В табл. 13.1 приведен протокол (неудачного) соединения для конфигурации модема, соответствующей установкам параметров на рис. 13.1, 13.2, и 13.6. При установленном флажке "Record a log file" протокол записывается в файл ..\Windows\ModemLog.txt (рис. 13.6).

В табл. 13.1 можно выделить несколько разделов. Первый раздел содержит основные данные о модеме и параметрах порта. Второй — протокол инициализации модема. Инициализация происходит путем передачи модему нескольких наборов АТ-команд и получения от него ответов. Последними посылаются команды, набранные пользователем в строке "Extra settings" меню "Advanced Connection Settings" (в табл. 13.1 выделено жирным курсивом). После этого начинается набор номера. Протокол набора номера записывается в разделе 3. Протокол соединения одиночного вызова завершается разделом статистики (раздел 4).

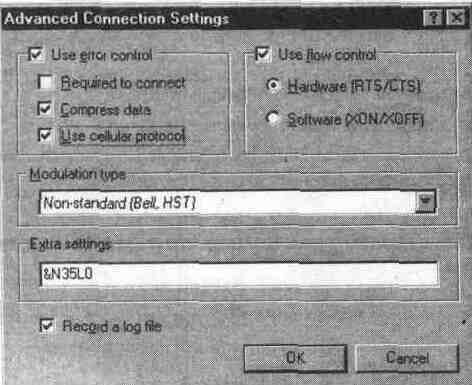

Рис. 13.6. Задание "строки инициализации" в свойствах соединения Windows'95

13.5.2. Префикс и окончание строки набора

Префикс строки набора (dial prefix) обычно содержит команду подключения к линии (ATD) и выбора типа набора — импульсный (Р) или тональный (Т). При необходимости в префикс строки набора вводят команду задания паузы или ожидания второго ответа станции ("," или W соответственно) при внешнем или междугороднем соединении.

Окончание строки набора (dial suffix) обычно представляет собой знак "Возврат каретки", завершающий последнюю АТ-команду ("М, то есть -) (см. рис. 13.5).

13.5.3. Строки автоответа и отбоя

Строка автоответа (answer string) представляет собой АТ-команду ATSO=1'M. Строка отбоя (hang-up string) выглядит примерно следующим образом:

——+++-—-АТН(ГМ (см. рис. 13.5). Здесь знаки "——•" задают необходимую паузу в передаче, но не менее 1 с, необходимую для переключения модема в командный режим.

13.6. Установки для факсимильной связи

Кроме перечисленных выше параметров, программы передачи факсимильных сообщений используют ряд специфических установок. К ним относятся:

> параметры управления передачей;

> параметры преобразования факсимильной информации;

> параметры приема факсов;

> параметры открывающей страницы;

> параметры аппаратных средств системы.

Для известной программы BitFax Professional Lite вариант возможных групп параметров представлен на рис. 13.7.

13.6.1. Параметры управления передачей факсов

Параметры управления передачей факсов включают в себя (рис. 13.8):

> включение/выключение передачи открывающей страницы;

> стирание/сохранение QFX-файлов после их передачи;

> основной/фоновый режим передачи;

> число повторных наборов номера;

> интервал между повторными наборами номера и ряд других.

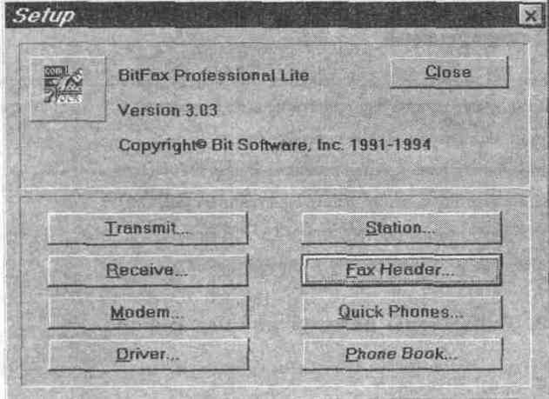

Рис. 13.7. Установки типичной факсимильной программы

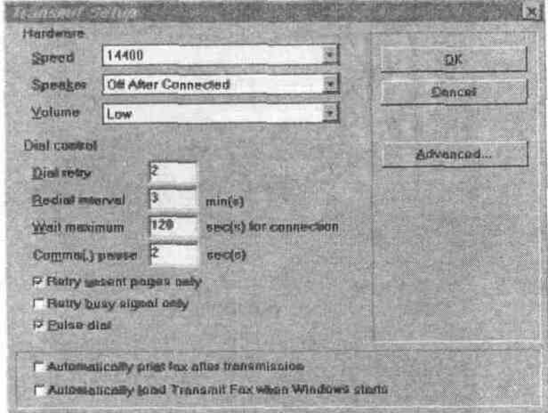

Рис. 13.8. Основные параметры передачи BitFax Professional Lite

13.6.2. Параметры преобразования факсимильной информации

Параметры преобразования факсимильной информации включают в себя:

> включение/выключение центровки на странице;

> установка разрешающей способности;

> включение/выключение полностраничной передачи;

> установка числа строк текста на странице (60—70);

> установка интервала табуляции (6—'10 знаков) > установка отступов сверху и снизу страницы.

13.6.3. Параметры режима приема факсов

Для задания режима приема факсов устанавливаются следующие параметры (рис. 13.9):

> идентификация приема факсов;

> основной/фоновый режим приема факсов;

> имя каталога для сохранения принимаемых факсимильных сообщений;

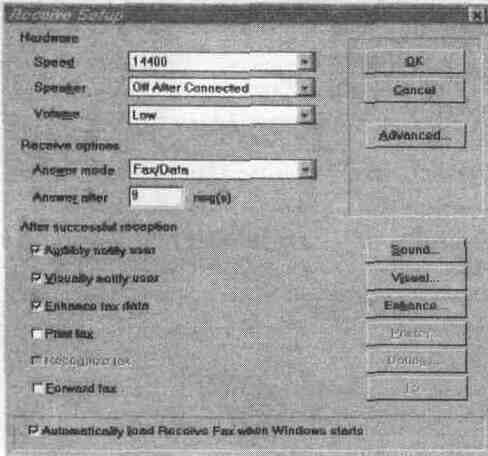

Рис. 3.9. Параметры режима приемов факса

> режим ответа модема: Fax, Fax/Data или ручной;

^ число входящих звонков для ответа факс-модема и ряд ругих (рис. 13.9).

/

13.6.4. Параметры открывающей страницы

Для создания программой открывающей страницы (Cover Page) требуется ввести информацию о пользователе:

> наименование организации;

> координаты пользователя (факс и телефон);

> фамилия и имя;

> имя графического файла, содержащего рисунок, включаемый в открывающую страницу.

13.6.5. Параметры аппаратных средств

Установка параметров аппаратных средств требуется, как правило, для программ, предназначенных для работы в операционных системах без графического интерфейса пользователя. В этом случае нужно задать:

> тип монитора;

> режим адаптера монитора;

> тип принтера;

> порт печатающего устройства.

13.7. Конфигурирование окружения коммуникационных программ

Для того, чтобы коммуникационная программа могла работать с файлами, необходима определенная установка параметров окружения:

> имена файлов и пути (имена каталогов) для сохранения различных данных, регистрационной и вспомогательной информации;

> названия и пути внешних редакторов текста и (или) изображения;

> названия и пути внешних программ просмотра текстовых и графических файлов;

> палитры и другие детали оформления пользовательского интерфейса.

Рис. 13.10. Параметры окружения программы Qmodem Pro for Windows'95

Набор и количество конфигурационных параметров меняется в зависимости от конкретного приложения. В качестве примера на рис. 13.10 приведено меню "Options" программы Qmodem Pro for Windows'95.

13.8. Использование Script-команд

Scri pt-командыи Script-файлы являются чрезвычайно удобным средством автоматизации часто повторяемых задач. Они представляют собой последовательность команд,написанных на специально созданных для этих целей Scri pt-языках (script languages) и оформленных в виде макрокоманд или файлов. В состав таких Script-языков входит ряд операторов, позволяющие выполнять основные функции связных программ, такие как набор номера, ввод пароля, ответы на запрос удаленного абонента, пауза и т.п. Современные Script-языки имеют различный уровень сложности, начиная от простого списка возможных команд до развитых алгоритмических языков. В программах со сложными Script-языками обычно имеется функция создания Script-команд путем запоминания выполняемой пользователем последовательности действий.

Наиболее известными Script-языками являются SALT (Quick Link II Fax), SALT II (WinTelix), Aspect (Procomm Plus), SLIQ (QmodemPro for Windows'95) и др. В качестве простого примера использоватгя Script-команд рассмотрим применение свободно распространяемой утилиты Dial-Up Scripting Tool, предназначенной для автоматизации сетевых соединений (Dial-Up ) в среде Widows'95.

Сначала требуется создать Script-файл — текстовый файл, содержащий последовательность команд. Основными командами последовательности являются следующие:

ргос — определяет начало Script-процедуры. Все Script-файлы должны иметь главную процедуру (ргос main). Последовательность команд начинает выполняться в главной процедуре и заканчивается в ее конце.

endproc — обозначает окончание Script-процедуры. После выполнения этой команды из главной процедуры средствами Dial-Up Networking будет запущен протокол РРР или SLIP.

delay — задает паузу длительностью п секунд между текущей и следующей командами.

waitfor "" — используется для ожидания последовательности символов, передаваемых удаленным компьютером, с которым устанавливается соединение. Задаваемая последовательность символов зависит от регистра их набора. Например, если задана команда waitfor "OLEG", то при приеме последовательности "Oleg" следующая команда выполнена не будет.

transmit "" \ SUSERID \ SPASSWORD - передача последовательности символов, имени пользователя или его пароля удаленному компьютеру. Имя пользователя и пароль автоматически передаются из соответствующих переменных Dial-Up Networking connection, с которым связан данный Script-файл (рис. 13.11).

set port databits — изменяет число бит в передаваемом компьютером асинхронном символе. Допустимы значения от 5 до 8. Если эта команда не используется, то применяются установки порта из свойств Dial-Up Networking connection, с которым связан данный Script-файл.

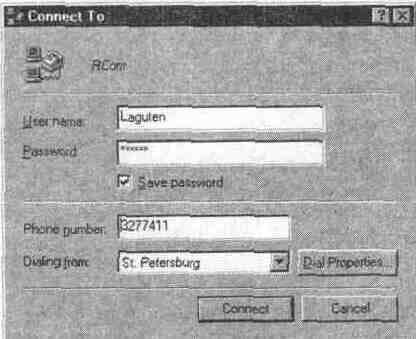

Рис. 13.11. Установка связи средствами Dial-Up Networking Windows'95

set port stopbits — изменяет число стоповых бит в передаваемом асинхронном символе. Возможны значения 1 или 2. Если эта команда не применяется, то используются установки свойств соответствующего Dial-Up Networking connection.

set port parity none \ odd. \ even \ mark \ space — позволяет изменять схему паритета передаваемых в течении сессии асинхронных знаков. Особенности команды те же, что и двух предыдущих.

set ipaddr — устанавливает для сессии IP-адрес.

set screen keyboard on \ off — включает/выключает возможность ввода с клавиатуры в окно терминала.

getip — получает IP-адрес и использует его как адрес рабочей станции. Параметр содержит не тот IP-адрес, который будет использоваться в случае, если удаленный компьютер прислал более одного адреса.

Halt — позволяет приостановить выполнение Script-файла. В этом случае появляется окно терминала, где вручную можно ввести дополнительную информацию. Для продолжения соединения необходимо нажать кнопку Continue.

; — индикатор комментария. Любой текст, следующий за этим знаком игнорируется.

Пример простого Script-файла, применяемого для связи с Internet-провайдером, приведен ниже.

proc main

delay I

transmit ""M"

waitfor "login:"

delay 1

transmit "uutest"

transmit ""M"

delay 1

waitfort "password:"

delay 1

transmit "test"

waitfor "Shere=gsp"

delay 2

transmit "^PStest ppp"

transmit ""M" endproc

Затем созданный Script-файл необходимо сохранить с расширением *.scp и связать с соответствующим сетевым соединением. Это осуществляется при помощи утилиты Dial-Up Scripting Tool (рис. 13.12):

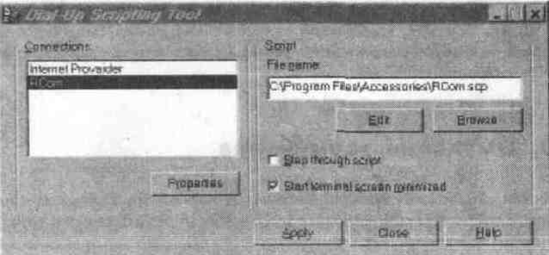

Рис 13 .12 Свнязывание сетевого соединения со скрипт файлом

> в окне "ConnecLions" выберите сетевое соединение;

> в строке "File name" введите имя требуемого Script-файла;

> нажмите кнопку "Apply".

13.9. Эмуляция Host-компьютера

Некоторые коммуникационные программы позволяют переводить компьютера в режим Host-компьютера (главного компьютера). Такой режим позволяет организовать на базе компьютера упрощенную электронную доску объявлений BBS (Bulletin Board Service) или банк данных для группового использования. Удаленные пользователи получают доступ к ресурсам местного компьютера, находящегося в режиме главного компьютера. Они могут просматривать каталоги и файлы, организовывать их прием и передавать свои данные на Host-компьютер.

Для организации режима Host-компьютера коммуникационная программа должна выполнить следующую последовательность действий:

^ перевести модем в режим автоответа на входящий звонок;

> передать "приглашение" вызывающему абоненту после установления соединения;

> запросить имя и пароль абонента;

> организовать структуру доступа для данного абонента, т.е. задать пути и каталоги, к которым возможен доступ абонента со своими правами доступа;

> выполнить автоматическое разъединение при прекращении сеанса с удаленным абонентом.

Перевод компьютера в Host-режим производится при помощи соответствующего варианта команды конкретной связной программы. Чаще всего в таких программах режим Host-компьютера устанавливается путем запуска специальной Script-команды.

13.10. Эмуляция терминалов

Свойство эмуляции терминала коммуникационной программы дает возможность компьютеру функционировать как терминал определенного типа, что, в свою очередь, предоставляет ему возможность связываться практически с любым Host-компьютером, в частности, с BBS. В тоже время, режим терминала коммуникационной программы является исходным для ввода любых команд управления. В этом режиме осуществляется выдача команд модему и получение ответов от него.

Функция эмуляции терминала осуществляет перевод команд от Host-компьютера и к нему в команды, определенные изготовителями для терминала данного типа. Эти команды часто начинаются с кода ASCII "ESC" (1Bh), за которым следует последовательность знаков. Такие последовательности называются Esc-последовательностями. Содержание этих последовательностей для разных типов терминалов различно.

Как правило, имеется возможность выбора типа эмулируемого терминала (рис. 13.13). Предлагаемая в коммуникационных программах настройка режима терминала позволяет управлять тем, как приложение обращается с информацией, отображаемой в режиме терминала (рис. 13.14). Это относится как к принимаемым данным, так и к данным, набираемым на клавиатуре.
