Текст из файла (страница 2)

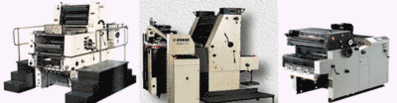

Рис 2. Листовые печатные машины ПОЛ 54-2, Dominant 715 и Gronhi YK9600

Таблица 1

Как известно, в последнее десятилетие в мире очень сильное развитие получила печатная техника, предназначенная для оперативной печати простой продукции. (СНОСКА В частности, об этом автор уже писал в своих статьях, см http://poligraph.chat.ru). Прогресс малоформатных офсетных машин не имеет аналогов в других областях полиграфического машиностроения. Обладатели массивных ПОЛок и Доминантов с завистью посматривали на эти компактные шустрые машины, автоматизированные по последнему слову техники и "щелкающие" малотиражные заказы как орехи. Их рентабельность и удобство позволили открыть целое направление в области оказания полиграфических услуг. Одно было плохо, промышленность почему-то не выпускала подобные машины в формате, большем, чем А3. Впрочем, оговоримся, некоторые исключения из этого правила были. Это печатные машины ABDick 9890 (формат 56х43 см, габариты 140х153х108 см, масса 720 кг) и Ryobi 640K (формат 64х48 см). Автор даже участвовал в инсталляциях и обслуживании нескольких таких машин, но, к сожалению, "праздник" продолжался недолго и на сегодняшний день все они сняты с серийного производства и доступны только на вторичном рынке. Несмотря на хорошую идею, перечисленные машины были сделаны не лучшим образом, и не отличались высокой надежностью. Ситуацию кардинально изменило лишь оборудование фирмы Yingkou Gronhi (см авторскую справку 1), которая появилась на российском рынке несколько месяцев назад.

Авторская справка 1

Несколько слов о фирме Yingkou Gronhi

На сегодняшний день предприятие Yingkou Gronhi Offset Printing Machine Co., Ltd. является одним из самых передовых в Китае, занимающимся производством полиграфического оборудования. По объему производства малоформатных листовых офсетных печатных машин она занимает первое место в стране. Высококачественные печатные машины Yingkou используется в 60% типографий и печатных салонах Китая и экспортируются во многие страны Европы, Америки, Африки и Юго-восточной Азии. Yingkou Gronhi входит в число 500 самых крупных и перспективных предприятий, оно удостоено почетного звания "Звезда Китайской Машиностроительной Промышленности". В 1996 году предприятие успешно прошло сертификацию по международным стандартам качества ISO9001 и GB/T19001. В начале 21 столетия Yingkou Gronhi входит в новую стадию своего развития. Сейчас в нем работает более 1000 сотрудников, объем производства составляет 2500 печатных машин в год, оборот более 25 млн. долларов. Эта фирма, выпустившая в начале 70-годов первую офсетную печатную машину в Китае, сегодня производит более десяти типов машин. Наиболее известными ее продуктами являются печатные машины серий YK1800, YK4700 и YK9600.

Серия машин YK1800A/B/E предназначена для печати простой визитно-бланочной продукции формата А3 и отличается автоматизацией, простотой управления и оперативностью получения продукции. Стоимость этих машин порядка $16000. Машины YK4700A/B и YK9600 оснащены пневматическим самонакладом с передним и боковым раздувом стопы, отдельным столом с механизмом равнения толкающего (А) или тянущего типа (B), микрометрическими приводочными механизмами, выполняющими горизонтальное, вертикальное и диагональное смещение изображения без остановки машины. Микропроцессорное управление, современный сенсорный пульт, электронная система контроля и самодиагностики гарантируют бесперебойную работу даже на плохих сортах бумаги. Автоматическая установка натиска в печатной секции позволяет быстро перестраиваться от одних работ к другим. Сменные красочные ящики, интегрированный увлажняющий аппарат без чехлов обеспечивают высокую оперативность при коротких тиражах. Возможно использование металлических или полиэфирных печатных форм. Встроенное противоотмарывающее устройство порошкового типа позволяет избежать отмарывания краски на оборотную сторону оттиска. Прототипом этих печатных машин явилось японское оборудование, но производство в Китае позволило значительно уменьшить стоимость этих машин.

Печатная машина формата А2 YK9600 обладает целым рядом преимуществ по сравнению со своими более тяжелыми аналогами. Благодаря сочетанию высокой степени автоматизации и оперативности работы с долговечностью и надежностью конструкции, она признана в мире. О высоком качестве машин и современности, в частности, говорят международные сертификаты ISO9001 и GB/T19001. Судите сами: пневматическая подача бумаги по широкой стороне, отдельный стол равнения с механизмом тянущего типа, промежуточный разгонный цилиндр, развитый красочный аппарат, состоящий из 16 валиков, из которых три накатных достаточно больших диаметров (64-68-70 мм), простое и надежное интегрированное увлажнение без чехлов, микропроцессорное управление с централизованным пультом управления и системой контроля прохождения бумаги, электронный датчики бумаги и автоматическая ловушка двойных листов, автоматическая установка натиска в печатной секции, автоматическая смывка офсетного полотна, красочного и увлажняющего аппаратов, удобные сменные красочные ящики, быстросъемные полотна с напрессованными планками и т.п. Машина имеет легкое управление, основные процессы (включение натиска, подачи бумаги и т.п.) включается одним рычагом. Микрометрические ручки на корпусе позволяют провести вертикальную, горизонтальную и угловую приводку с шагом в сотые доли миллиметра, причем иногда зачастую для этого не потребуется даже остановка машины. Можно использовать любые металлические или полиэфирные печатные формы. Порошковая (штатно), ИК и УФ-сушки (в виде опции) позволят работать на высокоглянцевых бумагах и невпитывающих материалах.

Компания "Апостроф", в которой я работаю, уже поставила пару таких машин в Россию. На рисунках 5 и 6 показан момент распаковки одной машины на складе. Одна машина находиться в Москве, в демозале, где любой желающий может на нее посмотреть и получить образцы продукции. Сейчас машиной YK9600 заинтересовалось множество полиграфистов. Ведутся переговоры о комплексном оснащении этими машинами целых регионов. В следующей части статьи попробуем построить виртуальную районную типографию на базе YK9600.

Состав оптимальной типографии

Теперь попробуем на базе одной или двух печатных машин Gronhi YK9600 построить типографский комплекс, способный производить газетную и другую продукцию. Повторим основные технические характеристики печатной машины: формат 640х470 мм, запечатываемая площадь 615х432 мм, скорость работы 1000-8000 листов в час, бумага плотностью 40-255 г/кв.м., время перестройки с одного заказа на другой 10-15 минут. По нашим данным, эта машина способна за одну смену (10 часов) сделать 3-4 тиража ч/б газетной продукции объемом от 1000 до 5000 листов каждый. Или же один 3000 - 5000 тираж при полноцветной (по схеме 4+4) печати. В случае если этих объемов недостаточно, можно рассмотреть приобретение нескольких таких машин. Теперь рассмотрим другие составляющие типографского комплекса.

Формный участок

Также как и печать, этап подготовки форм может быть реализован многими способами. Главные требования для него - быть оперативным, недорогим и обеспечивать требуемое качество. Приведем три варианта его построения (см. авторскую справку 2) по мере усложнения и увеличения качества печатных форм. В первом случае на принтере выводиться на прозрачную пленку А3. При необходимости, специальной аэрозолью увеличивается плотность печатных элементов. Затем на монтажном столе на астролоне из двух пленок собирается монтаж А2, который крепится скотчем на металлическую пластину. Пластина экспонируется в копировальной раме и проявляется в кювете. Достоинства этого способа - простота изготовления фотоформ, невысокая стоимость комплекса. Непрозрачные оригиналы заказчика можно переснимать на пленку на ксероксе. Недостатки - принтер существенно ограничивает качество воспроизведения, особенно - полутоновых элементов. Поэтому возможны геометрические искажения. Много ручных операций. Во втором случае, вместо принтера используется недорогой кассетный ФНА формата А3, и можно получить фотоформы, позволяющие печатать цветную продукцию. Здесь сохраняется недостаток - большое количество ручных операций. В третьем, используется уже профессиональный барабанный фотонабор формата А2. В этом случае получаем возможность вывода высококачественных изображений большого размера, и отпадает необходимость ручной стыковки полос. Существенное отличие от предыдущих вариантов - цветоделение для цветных плакатов с изображениями для себя и "на сторону" и простор для развития. Главный недостаток - дороговизна.

Авторская справка 2

Состав оборудования и себестоимость форм при различных вариантах комплектации формного участка

А) Принтер + усилитель контраста + рама

Состав оборудования:

Лазерный принтер формата А3 GCC Elite 20/1200, 330х800 мм ($2650)

Монтажный стол OMM TLT/P 60X80 ($697)

Контактно-копировальная рама NuArc 32-1KS, 711х813 мм ($3 981)

Кювета для обработки пластин OMM Developing Tank ($2 044)

ИТОГО - СТОИМОСТЬ ОБОРУДОВАНИЯ $ 9 372

Расходные материалы:

Пленка для принтера BG-65 125mk, A3 (цена 2 листов A3 - на 1 форму $1.00)

Аэрозоль для повышения опт. плотности изображения на пленке Kruse Densi Toner (флакон 300 г стоит $11, расход на одну форму не более $0.05)

Монтажная пленка ("астролон") ICI Melinex 640х540х0.125 мм (цена 1 листа $1.43, используется повторно более 10 раз. Расход на 1 форму примерно на $0.15)

Монометаллические офсетные формы Beca 624x480x0.3 мм (цена 1 шт $1.77)

Проявитель для форм Matrix (расход на 1 форму примерно на $0.05)

Консервант для форм Spectrum 6060 (расход на 1 форму примерно на $0.01)

ИТОГО - СЕБЕСТОИМОСТЬ 1 ФОРМЫ $ 3.03

В) Фотовывод А3 + рама

Состав оборудования:

Фотонаборный автомат ECRM ScriptSetter VRL30, 330 mm ($18 000)

Проявка для пленок Norscreen MS 17-S, 420 мм ($5 470)

Монтажный стол OMM TLT/P 60X80 ($697)

Контактно-копировальная рама NuArc 32-1KS, 711х813 мм ($3 981)

Кювета для обработки пластин OMM Developing Tank ($2 044)

ИТОГО - СТОИМОСТЬ ОБОРУДОВАНИЯ $ 30 192

Расходные материалы:

Пленка для ФНА Agfa Alliance 305 mm x 30.5 m (цена 2 листов на 1 форму примерно $1.69)

Проявитель и фиксаж для пленки (цена на 1 форму примерно $0.25)

Монтажная пленка ("астролон") ICI Melinex 640х540х0.125 мм (цена 1 листа $1.43, используется повторно более 10 раз. Расход на 1 форму примерно на $0.15)

Монометаллические офсетные формы Beca 624x480x0.3 мм (цена 1 шт $1.77)

Проявитель для форм Matrix (расход на 1 форму примерно на $0.05)

Консервант для форм Spectrum 6060 (расход на 1 форму примерно на $0.01)

ИТОГО - СЕБЕСТОИМОСТЬ 1 ФОРМЫ $ 3.93

С) Фотовывод А2 + рама + проявка

Состав оборудования:

ФНА Dolev 450 PS/M (PowerMac PCI) ($37 556)

Проявка для пленок Norscreen MS 25-S, 640 мм ($7 111)

Монтажный стол OMM TLP 80X110, ($983)

Контактно-копировальная рама NuArc 32-1KS, 711х813 мм ($3 981)

Процессор для обработки пластин OMM Challenger, на 630 мм ($8 312)

ИТОГО - СТОИМОСТЬ ОБОРУДОВАНИЯ $ 57 943

Расходные материалы:

Те же, что и в предыдущем случае, кроме пленки, которая имеет больший формат (Agfa Alliance 457 mm x 60 m), но с такой же себестоимостью $3.93

Финишное оборудование

Обязательным элементом комплекса является бумагорезальная машина. Она нужна, во-первых, для предварительной разрезки стопы бумаги перед печатью. Во-вторых, при выпуске любой "не газетной" продукции требуется подрезка листов после печати. Формат резальной машины должен быть больше, чем формат печатной машины, и больше, чем стандартный формат поставки бумаги в листах. Обычно пачки бумаги имеют формат до 70х100 см, поэтому предпочтительнее резальная машина с длиной реза не меньше 70 см. Гидравлический привод дороже электромеханического (подобный Grafopat G-73 имеет цену около $10000), но это оправдывается дополнительной мощностью и надежностью. Профессиональная машина SEM FL-76S (длина реза 76 см, дисплей, масса 1200 кг) без программирования обойдется в $18000, с программированием в $23000.
