Бульдозеры применяться при заработки талых и мерзлых пород до V категории и после предварительного механического или буровзрывного рыхления. При мощности россыпи до 10 м и более, растоинии транспортирования породы до 150 м, и угле подъема до 18⁰.

Из выше перечисленных способов наиболее подходящим для разработки россыпного месторождение «Вача» является бульдозерный.

Бульдозерный способ разработки удовлетворяет всем параметрам и характеристикам месторождения. Так крепость пород по СНИПу на месторождении составила IV. А при использования бульдозеров и механического рыхления породы данным способом возможна разработка пород до V категории, средняя мощность пласта (с учетом предохранительной рубашки и задирки) не превышает 3 м. Расстояние транспортирование песков бульдозерами также не будет превышать максимальной рациональной для бульдозеров т. к. используется вывоз песков их разреза автосамосвалами.

3.1.3 Режим работы и

производственная мощность предприятия

Режим организации работ карьера раздельной добычи “Вача”:

сезонный с вахтовыми условиями труда, непрерывной рабочей неделей в две смены продолжительностью по 12 часов из которых: обед-1час, плановые предупредительные работы-1 час, два перерыва для отдыха по 15 минут.

Продолжительность сезона для различных видов работ, принимается из графика годового распределения среднемесячных температур наружного воздуха по району (смотри рисунок 1.1):

• продолжительность буровзрывных работ 290 суток;

• продолжительность вскрышных работ 260 суток с 20 марта по 26 ноября;

• продолжительность промывочных работ 150 суток с 3 мая, по 11 октября.

Производительность карьера определяется исходя из запасов песков, способа разработки и производительности промприбора.

Средне годовая производительность карьера по вскрыше торфов составит:

м³ (3.1)

где А_П/П – среднегодовая производительность промприбора, Аn =114000 м³ (смотри таблицу 3.1);

n – количество промывочных приборов, n=2 шт.;

Кв – коэффициент вскрыши, Кв=8,2

(3.2)

Годовая производственная мощность карьера

А= Ат +( А_П/Пּ n) = 1722000+(105000ּ 2)= 1932000 м³ (3.3)

Срок отработки россыпи составит:

N = Vп / (Ап/пּ 2)= 1036800 / (105000ּ2) = 5 (3.4)

Производственная мощность предприятия обеспечивается следующим оборудованием: промывочными приборами ПГШ – II – 50 (2 шт.), экскаватором КАТО-1500GV, бульдозерами D 355 A (2 шт.) и Т-170 (2 шт.), буровым станком 2СБШ-250 МН, автосамосвалами БелАЗ –540А (3 шт.), экскаватором ЭШ 15 / 90А.

3.2 Осушение россыпи

Цель осушения месторождения заключается в следующем: отвод избытка воды с поверхности осушаемой территории; понижение уровня грунтовых вод и уменьшения влажности залежи; обеспечение прочной опоры для используемой техники при разработке.

Сооружения для отвода поверхностных и подземных вод подразделяют на две группы:

1 Поверхностные (канавы, котлованы);

2 Подземные (штреки, горизонтальные скважины).

В зависимости от назначения канавы делятся на руслоотводные, нагорные, водосборные и капитальные (водосточные).

Способы осушения заключается в проведении следующих мероприятий:

• отвод русла рек из карьерного поля;

• ограждение карьера от поверхностных весенних и ливневых вод.

Отвод русла реки за промышленный контур россыпи в проекте не предусматривается, так как р. Вача находится за пределами россыпи.

Для атмосферных осадков, которые попадают в карьер и для вод талых пород сооружаем дренажную канаву.

Капитальная траншея обеспечивает доступ к вскрышным и добычным уступам.

Продольный уклон россыпи составил 0,0003, а поперечный уклон россыпи 0,045.

Продольный и поперечный уклон россыпи значительно большие, следовательно, вода будет собираться в углу нижней части россыпи, а дальше будет проходить по капитальной траншее. В траншее будет проходить дорога с уклоном 30 ⁰/₀₀ , при количестве атмосферных и талых вод 0,005 м³/с вода будет проходить по обочине и не будет препятствовать движению.

Длина капитальной траншеи принята 334 м .

Водосборная канава служит для сбора атмосферных осадков и для вод талых пород, которые попадают в карьер, а затем переходит в водосточную канаву.

Длина водосборной канавы будет равна длине капитальной траншеи,

L_к = 334 м.

В траншее будет проходить дорога с уклоном 30 ⁰/₀₀ , при количестве атмосферных и талых вод 0,005 м³/с вода будет проходить по обочине и не будет препятствовать движению.

Для отвода поверхностных вод, стекающих в карьер с более возвышенных мест в период весеннего снеготаяния и после ливневых дождей, проводят нагорные канавы.

Скорость течения воды в канаве определяется из того что скорость течения воды в канаве (v) не должна превышать размывающею скорость (v_РАЗМ) и не должно быть меньше скорости течение при которой происходит заиливание канавы (v_ЗАИЛ).

Высота потока в канаве определяется:

(3.5)

где Q₁₀ – 10% обеспеченность стока, максимальная, Q₁₀=1,75 м³/с;

β – ширена отвала бульдозера, β=3,2 м;

v_РАЗМ – скорость размыва, v_РАЗМ =2,04.

(3.6)

где α – коэффициент крупности наносов, α=0,5.

Площадь сечения канавы определяется:

(3.7)

где b – ширена канавы по дну, b=3,2 м;

m – заложение откосов, m=1 (45⁰);

h – высота канавы, определяется путем подбора.

Смоченный период определяется:

(3.8)

Гидравлический радиус канавы определяется как:

(3.22)

Коэффициент Шизи определяется:

(3.9)

где п – коэффициент шероховатости канавы, п=0,018;

у – эмпирический коэффициент, у=0,167.

Уклон канавы определяется:

(3.10)

Расход воды определяется как:

(3.11)

Расчет проведен для высоты потока в канаве равной 0,5 м. Аналогичный расчет проводим для высот 0,4; 0,3 и 0,2 м. Результаты заносим в таблицу 3.1.

Таблица 3.1 – Расчет параметров нагорной канавы

№	b, м.	h, м	w, м2	х, м	R, м	С	i	Q, м3/с
1	3,2	0,5	1,8	4,4	0,4	47,7	0,002	2,4
2	3,2	0,4	1,68	4,1	0,35	46,6	0,002	1,77
3	3,2	0,3	1,44	3,8	0,3	45,4	0,002	1,16
4	3,2	0,2	1,05	3,6	0,2	42,5	0,002	0,56

Далее строим график зависимость расхода воды в канаве от высоты потока воды в канаве, см. рис 3.1.

Рисунок 3.1 - График зависимость расхода воды в канаве от высоты потока

воды в канаве.

Из графика видно, что при данном расходе воды 1,75 м³/с высота потока воды в канаве буде равна 0,39 м.

К полученной высоте потока прибавляем необходимую безопасную высоту.

. (3.12)

где ε – необходимый надводный борт, по ТБ, ε = 0,45 м.

Таким образом, глубина нагорной канавы будет равна 1 м.

Определяем объем нагорной канавы:

; (3.13)

где В_ПОВ, В_ПОН – ширина канавы поверху и понизу соответственно, В_ПОВ=5,2 и В_ПОН=3,2;

L – длина нагорной канавы (принята с проекта), L=1950 м.

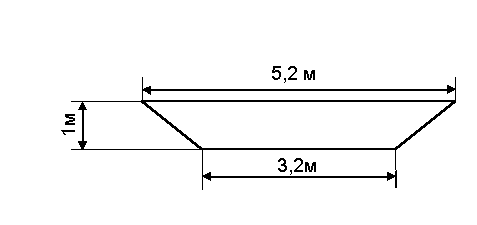

Рисунок 3.2 – Сечение нагорной канавы.

Затраты на проведение нагорной канавы определяются как:

(3.14)

где Ц_Б170 – стоимость затрат на 1 м³ для бульдозера Т 170, Ц_Б170 = 9,3 руб. (см. табл. 3.15) .

Осушение карьера в случае ливневых вод предусмотрено водоотливной установкой состоящей из двух грунтовых насосов ГРТ 400/40.

Выбор насосной установки:

(3.15)

где z_СУТ – максимальная суточная норма осадков, z_СУТ = 0,06 м;

S_ВС – площадь водосбора, S_ВС = 262500 м².

Таким образом выбор насосной установки необходимо проводить исходя из максимального водопритока в час, из этого условия выбирается грунтовый насос ГРТ 400/40 в количестве 2 шт., суммарной производительностью 800 м³/ч.

Насосы располагаются параллельно, такая комбинация позволяет увеличить производительность насосов до 800 м³/ч (суммарно), а напор оставить прежним 40 м.

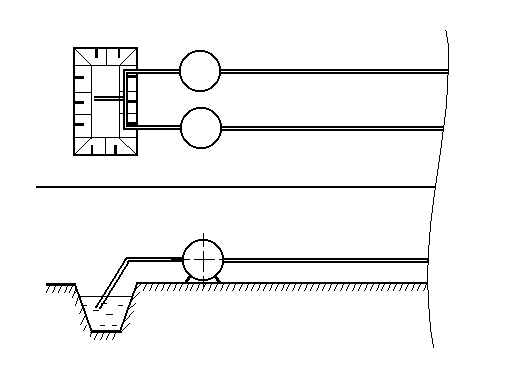

Схематично соединение насосов показано на рисунке 3.3.

Рисунок 3.3 – Схема соединения насосов ГРТ 400/40

1. Вскрытие месторождения

Работы по вскрытию включает совокупность работ, проводимых с целью создания доступа к горизонту залежи, т.е. обеспечения непосредственной транспортной связи этого горизонта с поверхностью и размещения горных машин.

Вскрытие состоит из проведения горных выработок или строительства специальных сооружений (выносных канав, котлованов, выездов, траншей, плотин).

При экскаваторной разработке вскрытие россыпи осуществляется двумя способами: без проведения выработок и с независимым вскрытия отдельных горизонтов.

При вскрытии без проведения выработок оборудования располагается на поверхности россыпи и используется как для вскрышных, так и для добычных работ.

При независимом вскрытии горизонтов используют две технологические схемы: транспортная и бестранспортная. При бестранспортной разработке выработки проводятся, только если экскаватор производит вскрытие без применения транспортных средств. На экскаваторных разработках с применением транспорта работы по вскрытию включает проведения траншей, устройство выездов, сооружения насыпей и съездов, планировку площадок для экскаваторов и транспортных средств. При этом способе россыпь разрабатывается одним или несколькими уступами (в зависимости от мощности россыпи).

Проектом принят независимое вскрытие отдельных горизонтов с применением транспортной технологии.

1. Схема вскрытия

Схема вскрытия карьерного поля включает в себя капитальную траншею и четыре разрезных траншеи. Четыре разрезные траншеи необходимы для вскрытия исходи из условия экскавации торфов. Вскрытие месторождения производиться экскаваторам ЭШ 15/90 А. Экскаватор проходит разрезную траншею №1, после того как из неё будет убран и вывезен золотоносный пласт песков, она засыпается торфами разрезной траншеи №2, так как предусмотрено расположение отвалов вскрыши в отработанное пространство. И так далее, разрезная траншея №2 засыпается торфами из №3, а та в свою очередь из №4. При этом достигается низкий коэффициент переэкскавации k_ПЕР=0,2, так же уменьшаться работы по рекультивации нарушенных земель

Сменная норма выработки экскаватора ЭШ 15/90 А определяется из выражения:
