Министерство Образования Республики Беларусь

Белорусская Государственная Политехническая Академия

Кафедра: «Геотехника и экология в строительстве»

КУРСОВОЙ ПРОЕКТ

Расчет и конструирование фундаментов.

Выполнил: _____________.

Гр.112429 СФ

Проверил: Никитенко М.И.

Минск 2001

Содержание

Введение 3

2. Фундаменты мелкого заложения на естественном основании 4

2.1 Анализ физико-механических свойств грунтов пятна застройки 4

2.2. Выбор глубины заложения подошвы фундамента 8

2.3. Выбор типа фундамента и определение его размеров 10

2.4. Вычисление вероятной осадки фундамента 12

3. Свайные фундаменты 14

3.1. Основные положения по расчету и проектированию свайных фундаментов 14

3.2. Расчет и конструирование свайных фундаментов 15

3.3. Расчет основания свайного фундамента по деформациям 18

3.4. Вычисление вероятной осадки свайного фундамента. 20

3.5. Устройство ограждающей стенки. 22

3.6. Последовательность выполнения работ на строительной площадке. 23

Введение

В данном курсовом проекте по дисциплине Механика грунтов, основания и фундаменты рассчитаны и запроектированы фундаменты мелкого заложения и свайные фундаменты. Приведены необходимые данные по инженерно-геологическим изысканиям, схемы сооружений и действующие нагрузки по расчетным сечениям. Расчет оснований и фундаментов произведен в соответствии с нормативными документами

СниП 2.02.01-83 Основания и фундаменты

СниП 2.02.03-85 Свайные фундаменты

СниП 2.03.01-84 Бетонные и железобетонные конструкции

2. Фундаменты мелкого заложения на естественном основании

2.1 Анализ физико-механических свойств грунтов пятна застройки

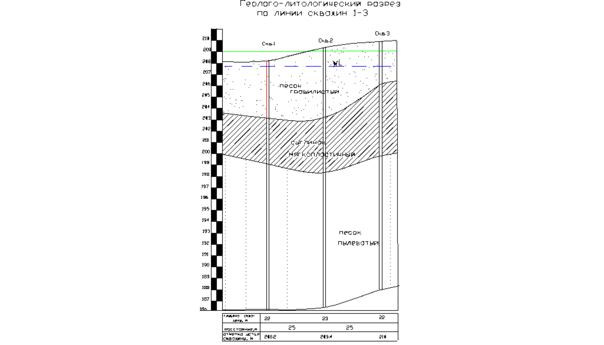

Исходные данные для каждого из пластов, вскрытых тремя скважинами:

Таблица 1

Для каждого из пластов, вскрытого скважинами должны быть определены расчетные характеристики.

а) число пластичности: J_p=W_l-W_p ,

1. Для пласта 1 нет, т.к. песок

2. Для II пласта: J_p=W_l-W_p=25-15=10

3. Для III пласта: нет, т.к. песок

б) плотность сухого грунта:

Для I пласта: т/м³

Для II пласта: т/м³

Для III пласта: т/м³

в) пористость и коэффициент пористости грунта:

,

Для I пласта: ,

Для II пласта: ,

Для III пласта: ,

г) показатель текучести для глинистых грунтов:

Для II пласта:

д) степень влажности грунта:

Где:

 - пластичность грунта т/м³;

_s - пластичность частиц грунта т/м³;

_w - плотность воды, принимаем 1.0;

W - природная весовая влажность грунта, %;

W_l - влажность на границе текучести;

W_p - влажность на границе пластичности;

Для I пласта пески влажные (0,5

Для II пласта:

Для III пласта: Пески насыщенные водой (S_r>0.8)

Полученные данные о свойствах грунтов вносим в Таблицу 2

Таблица

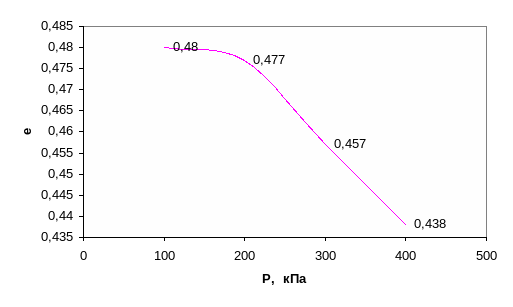

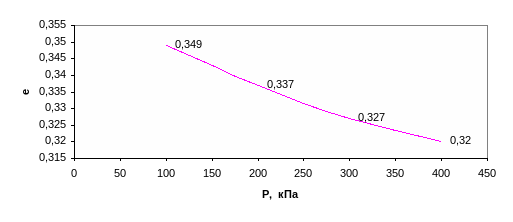

Определим модуль деформации:

кПа ,

кПа ,

кПа

 - коэффициент зависящий от коэффициента Пуассона :

Где e₁ – начальный коэффициент пористости;

c_c – коэффициент сжимаемости;

e₁ – коэффициент пористости при P₁=100 кПа

e₂ – коэффициент пористости при P₂=200 кПа

e₃ – коэффициент пористости при P₃=300 кПа

0,56-0,525

C _с¹= =0.000175 кПа

200

0,48-0,457

C _с²= =0.000115 кПа

200

C _с³= 0,349-0,327 =0.00011 кПа

200

2.2. Выбор глубины заложения подошвы фундамента

Минимальную глубины заложения подошвы фундамента предварительно назначают по конструктивным соображениям.

Глубина заложения подошвы фундамента из условий возможного пучения грунтов при промерзании назначается в соответствии с табл.2 СНиП 2.02.01-83.

Если пучение грунтов основания возможно, то глубина заложения фундаментов для наружных стен отапливаемых сооружений принимается не менее расчетной глубины промерзания d_f , определяемой по формуле:

d_f=k_hd_fn ,

где d_fn – нормативная глубина промерзания

k_h - коэффициент влияния теплового режима

здания

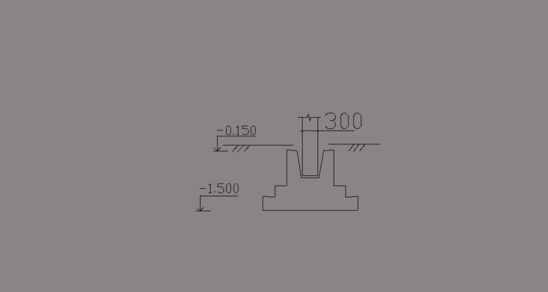

Принимаем глубину заложения фундамента d=1,5м. Планировку выполняем подсыпкой грунта до отметки 209.000м и уплотнение его виброплащадкой до плотности =1,0т/м³.

2.3. Выбор типа фундамента и определение его размеров

При расчете оснований по деформациям необходимо, чтобы среднее давление Р под подошвой центрально нагруженного фундамента не превышало расчетного сопротивления грунта R. Для внецентренно нагруженного фундамента предварительно проверяются три условия:

P_MAX1.2R ; PMIN>0

Расчетное сопротивление грунта основания R в кПа определяется по формуле:

Где _c1 и _c2 - коэффициенты условий работы, принимаемые по табл.3

СНиП 2.02.01-83 или методическое пособие (прил14);

K=1- коэффициент зависящий от прочностных характеристик грунта;

M_, M_q, M_c – коэффициенты принимаемые по табл.4 СНиП 2.02.01-83 или методическое пособие (прил.15);

b - ширина подошвы фундамента, м;

d_b – глубина подвала - расстояние от уровня планировки до пола подвала;

d_| - глубина заложения фундамента бесподвальных помещений

K_Z – коэффициент зависящий от прочностных характеристик грунта ( принимаем K_Z=1 );

_’- осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента;

_ - то же для грунтов, залегающих ниже подошвы фундамента, кН/м³ ;

c_ - расчетное значение удельного сцепления грунта, залегающего под подошвой фундамента, кПа.

_с1=1,4 _с2=1,2; К=1;

М_=2,46; М_q=10,85; M_c=11,73;

K_z=1 т.к. b<10м

С_||=0 кПа , т.к. песок.

d_b=0 , т.к. нет подвала. d₁=1.5

Удельный вес грунта - =g=10

 =_{обр.зас}=_{обр.зас.*}10=18кН/м³;

₁=2,1*10=21 кН/м³;

₂=2,03*10=20,3 кН/м³;

₃=20,8 кН/м³;

кПа

;

Давление под подошвой фундамента:

;

Г де: Р, Р_max, P_min – соответственно среднее, максимальное и минимальное давление на грунт под подошвой фундамента

N_o, - расчетная нагрузка на уровне отреза

фундамента, кН;

M_o, - расчетный изгибающий момент, кНм;

d - глубина заложения фундамента, м;

_m – осредненный удельный вес - 2022 кН/м³.

A – площадь подошвы фундамента, м²

W – момент сопротивления площади подошвы фундамента в направлении действия момента, м³

Принимаем, что большая сторона фундамента равна a=1.1b, тогда А=1.1b*b=1.1b² и ; _m=21 кН/м³; d=1,5м.

Находим значения P_max, 1.2R при b=1;1,5; 2; 3; 4; и строим график зависимости между b и P_max,1.2R. Точка пересечения, дает нам искомую величину b.

P^b=1.5_max= к Н;

1.2R^b=1м=141,094*1+590,59кПа

принимая b=1,6м, считаем А, W, Pmax, Pmin, и проверяем условия.

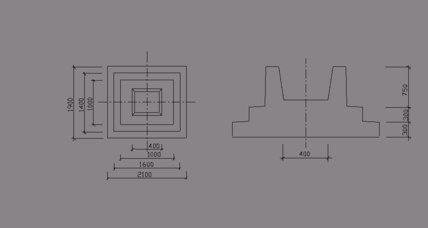

Условия соблюдаются при b=1,9; a=2,1; W=1,4; A=3,97

Pmax=378.423кН; < 1.2R=550кПа P=192.762кН; < R=458кПа

Pmin=7,1кН; >0

2.4. Вычисление вероятной осадки фундамента

Расчет осадки фундамента производится по формуле:

Su ,

Где S – конечная осадка отдельного фундамента, определяемая расчетом;

S_u – предельная величина деформации основания фундамента зданий и сооружений, принимаемая по СниП 2.02.01-83;

Определим осадку методом послойного суммирования. Расчет начинается с построения эпюр природного и дополнительного давлений.

Ординаты эпюры природного давления грунта:

_n

_zg=_ih_i ,

ⁱ⁼¹

где _i – удельный вес грунта i-го слоя, Кн/м³;
