Особенности геолого-технологического контроля проводки скважин на депрессии с применением колтюбинговой технологии

Гибадуллин Н.З. (АНК «Башнефть»)

Лугуманов М.Г. (НПФ «Геофизика»)

Иконников И.И. (ДООО «БашНИПИнефть»)

В последние годы практически все нефтяные компании России большое внимание уделяют качеству строительства скважин и вскрытия продуктивных пластов. Для этого широко привлекают новые прогрессивные технологии бурения. Одной из таких технологий является бурение на равновесии или при депрессии на пласты. Вскрытие пластов в условиях депрессии создает предпосылки для сохранения естественного состояния вскрываемых продуктивных пород. Традиционно бурение осуществляется на репрессии, когда давление р_скв промывочной жидкости в скважине выше пластового давления р_пл. Следствием этого является проникновение промывочной жидкости (ПЖ) в пласты и их кольматация (рис.1). Бурение в условиях депрессии, когда р_скв ‹ р_пл, наоборот, вызывает приток пластового флюида в скважину, сохраняя при этом естественные коллекторские свойства пород. Режим бурения на депрессии наиболее оптимален также для проведения геолого-геохимических исследований.

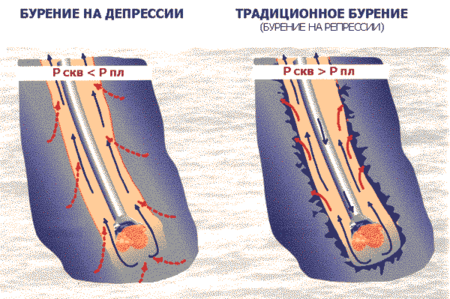

Рис. 1. Взаимодействие в системе «скважина - пласт» при бурении на депрессии и репрессии

Одним из наиболее технологичных способов бурения, обеспечивающих вскрытие продуктивных пластов на депрессии, является применение колтюбинга. Колтюбинговый способ бурения (coiled tubing), основанный на использовании безмуфтовых гибких труб, находит широкое развитие при бурении новых скважин и новых стволов из старых скважин. Высокая техническая и экономическая эффективность достигается при бурении наклонных и горизонтальных боковых стволов из существующих скважин. Особенно эффективным колтюбинг может оказаться на месторождениях, находящихся в поздней стадии разработки, для реанимирования старого фонда скважин путем зарезки боковых стволов.

Для бурения боковых горизонтальных стволов малого диаметра в АНК «Башнефть» начата реализация проекта по разработке и освоению технологии бурения на депрессии с применением облегченных ПЖ и колтюбингового способа бурения. Проект реализуется преимущественно на отечественном оборудовании. По заказу АНК «Башнефть» разработаны и изготовлены колтюбинговая установка, закрытая циркуляционная система с управляемой системой дросселирования на выходе из скважины, аппаратурно-программный комплекс для контроля параметров ПЖ в циркуляционной системе. Разработаны также компоненты специализированного КНБК малого диаметра, в т.ч. забойный двигатель, управляемый отклонитель и другое. Гибкая безмуфтовая труба, внутренний диаметр которой 60,3 мм, имеет встроенный 7-жильный каротажный кабель, который используется для передачи информации с забойной телеметрической системы «Надир», разработанной в ОАО НПФ «Геофизика». Система «Надир» позволяет контролировать следующие забойные параметры: зенитный и азимутальный углы, положения отклонителя, давление в трубе и в затрубье, нагрузку на долото, выполнять гамма- каротаж.

Бурение осуществляется с применением закрытой циркуляционной системы, а в качестве промывочных жидкостей используются несколько типов промывочных жидкостей, в том числе раствор на нефтяной основе, разбавленный азотом. Для поддержания требуемого давления ПЖ в призабойной зоне и регулирования его значения на устье скважины создается избыточное давление, которое поддерживается управляемой системой дросселирования. Таким образом, забойное давление регулируется двумя способами: увеличением или уменьшением избыточного давления на устье или обеспечением необходимой плотности ПЖ, которая достигается ее аэрацией инертным газом (азотом). Процессом бурения управляют два специалиста: оператор колтюбинговой установки и оператор по режиму бурения и промывочной жидкости. Оператор колтюбинговой установки размещается в кабине управления, в которой на экране компьютеров отображается информация со всех контрольно- измерительных приборов. Кабина размещена за барабаном с гибкой трубой на одной линии с устьем скважины. Оператор по режиму бурения отвечает за работу циркуляционной системы, контролирует параметры циркулирующей ПЖ и обеспечивает заданный уровень депрессии. Оператор по режиму бурения размещается в отдельной кабине, где на информационном табло компьютера отображается информация со всех наземных датчиков.

Информация с забойной телеизмерительной системы и наземных датчиков позволяет определить положение долота относительно продуктивного интервала, а управляемый с устья отклонитель позволяет оперативно вносить коррективы в траекторию ствола скважины.

Совершенно очевидно, что преимущества данной технологии могут быть полностью реализованы только при строгом соблюдении в заданных интервалах технологии бурения и точном поддержании режимов бурения и параметров циркулирующей ПЖ. Поэтому крайне важны оперативный контроль параметров в режиме реального времени и непрерывный анализ регистрируемой информации. Традиционные технические и программно-методические средства ГТИ для решения этих задач малопригодны, так как выносное оборудование (датчики, дегазатор, табло бурильщика и т.д.) невозможно установить на установке колтюбинга и на узлах закрытой циркуляционной системы. Многие алгоритмы и методы (например, измерение веса колонны, нагрузки на долото, глубины скважины и др.) не пригодны для данной технологии бурения, поэтому для контроля наземных параметров колтюбингового бурения разработан специализированный аппаратурно-программный комплекс.

Аппаратурно-программный комплекс включает:

комплект датчиков;

устройство сбора информации и сопряжения с датчиками (УСО);

модуль управления исполнительными механизмами бурового оборудования и циркуляционной системы;

комплект соединительных кабелей;

рабочее место оператора колтюбинговой установки;

рабочее место оператора по режиму бурения.

На рис. 2 схематично изображены технологическое оборудование, входящее в состав закрытой циркуляционной системы, и места установки датчиков. В целом циркуляционная система состоит из ряда емкостей и механизмов, соединенных между собой соответствующими трубопроводами. Циркуляционная система начинается от отводной линии превентора, на которой установлен блок дросселирования. С блока дросселирования промывочная жидкость поступает в шламоотделитель, где она отделяется от твердой фракции. Часть ПЖ направляется в блок пробоотборника, который улавливает шлам из скважины для геологического анализа. После очистки от твердой фазы промывочная жидкость попадает в сепаратор, в котором происходит разделение газа и жидкости. Газ через регулятор давления поступает на факельную линию или в атмосферу, а жидкость сливается в приемную емкость. Давление в системе "шламоотделитель - сепаратор - приемная емкость" составляет от 0,1 до 0,3 МПа, что обеспечивает последующую подачу ПЖ на вход бурового насоса.

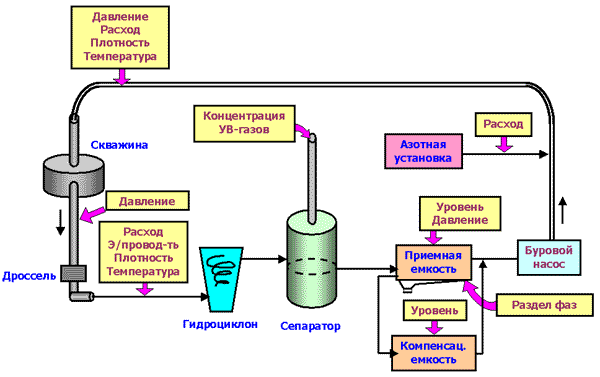

Рис. 2. Схема размещения датчиков в закрытой циркуляционной системе для вскрытия пластов на депрессии

На входе в скважину в линии высокого давления циркуляционной системы установлены следующие датчики ПЖ: давления, расхода, плотности и температуры. Датчики установлены в специальном блоке манифольда, который монтируется в линию высокого давления с помощью быстросъемных соединителей БРС- 60. Для контроля расхода азота в нагнетательной линии азотной установки монтируется газовый расходомер.

На выходе из скважины в линии низкого давления после блока дросселирования установлены датчики ПЖ: давления, расхода, плотности, температуры и электропроводности. Датчики также смонтированы на специальном блоке, который устанавливается в циркуляционную систему через быстросъемные соединители БРС–73.

На сепараторе устанавливается датчик давления, а на факельной линии, соединяющей сепаратор с факельной установкой, вмонтирован датчик суммарного газосодержания. С этой же линии, при необходимости, газ снимается для покомпонентного анализа его состава.

На приемной емкости установлены контактный датчик раздела сред воды и нефти, датчик уровня и датчик давления. На компенсационной емкости установлен датчик уровня.

Сигналы с датчиков через распределительные коробки, установленные в местах компактного размещения датчиков, поступают на устройство сбора информации и сопряжения с датчиками (УСО), находящееся в кабине оператора колтюбинговой установки, и далее через СОМ порт в компьютер оператора. Программное обеспечение позволяет регистрировать и визуализировать на экране компьютера всю информацию в удобном для восприятия виде. Оно имеет многооконную структуру, позволяющую одновременно контролировать информацию с забойной телеметрической системы и с датчиков, смонтированных на колтюбинговой установке. Компьютер оператора колтюбинговой установки соединен в единую сеть с компьютером оператора по режиму бурения; регистрируемая информация дублируется на двух компьютерах одновременно.

Программное обеспечение позволяет контролировать и поддерживать заданный уровень ПЖ в приемных и компенсационных емкостях. При увеличении или уменьшении уровня ПЖ в приемной емкости по сравнению с заданным компьютер выдает управляющий сигнал на модуль управления исполнительными механизмами, который включает перекачивающие насосы на закачку или на откачку.

Следует отметить, что данная работа является одним из первых опытов разработки отечественной аппаратуры и технологии геолого-технологических исследований в процессе бурения на облегченных ПЖ с применением колтюбинговых установок. Следует ожидать, что работы в этом направлении будут продолжены, а технические средства и методы контроля и управления процессом колтюбингового бурения будут развиваться и совершенствоваться.
