После 15–20-минутного движения по маршруту, начертание которого желательно выбирать в виде восьмерки, машину вновь устанавливают на точку А и записывают отсчет по шкале «Курс». Затем визируют на тот же ориентир В и определяют действительное направление продольной оси машины. Разность а_к является величиной ухода гироскопа за время движения.

За 30 мин движения уход гироскопа подсчитывают по формуле

где / – время движения в минутах.

Пробег повторяют еще два раза, каждый раз устанавливая свой аоои и подсчитывая Да.

Из трех заездов определяют среднюю величину ухода гироскопа, которая не должна превышать 20 дел. угл. за 30 мин. При большей величине ухода шкалу поправочного потенциометра необходимо повернуть по ходу часовой стрелки, если Да имеет положительное значение, и против хода – при отрицательном Да. Поворачивать потенциометр следует на угол из расчета 5–6 дел. угл. за 30 мин на одно деление шкалы потенциометра.

3. Проверка визирного устройства машины

Оптическая ось визирного устройства при установке вращающейся башенки в положение 0–00 на угломерной шкале должна быть параллельна продольной оси машины. Соблюдение этого непременного условия проверяется в том случае, когда при допустимом уходе главной оси гироскопа аппаратура выдает ошибочные координаты местоположения машины, а также после ремонта вращающейся башенки боевой машины и при замене оптического прибора.

Проверка визирного устройства производится следующим образом.

На ровной дороге выбирают прямолинейный участок длиной около 1000 м и выставляют вехи в его концах. На одной из этих точек устанавливают машину, запускают гироскоп и ставят нулевые отсчеты на шкалах х и у. С помощью визирного устройства определяют угол визирования на противоположную веху и вычисляют направление продольной оси машины а_осн:

Полученное значение угла устанавливают на шкале «Курс» и с максимальной скоростью, чтобы исключить ошибки, обусловленные уходом гироскопа, проходят весь участок и над второй вехой снимают отсчеты со шкал х и у. Если угол рассогласования между осью визирного устройства и продольной осью машины отсутствует, то отсчет на шкале у останется равным нулю. В противном случае отсчет будет отличным от нуля.

Знак Лр определяется знаком Ау. Например, отсчет на шкале 99990 м означает, что Ау– – 10 м, при отсчете 00010 Ау=+ 10 м.

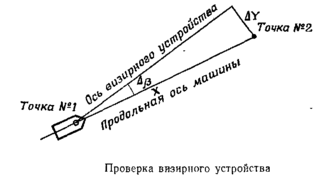

Угол рассогласования оптической оси визирного устройства с продольной осью машины Др, как это видно из рис. 82, может быть определен по формуле

Для повышения точности определение угла рассогласования производят 3–4 раза и вычисляют его среднее значение. Если оно превышает допуск, то отсчетную шкалу угломерного устройства перемещают на вычисленный угол.

4. Изучение маршрута движения и подготовка карты

Для выдерживания маршрута движения с помощью навигационной аппаратуры обычно используют карту масштаба 1: 100 000, а для подготовки исходных данных, а также для нанесения на карту колонных путей, не обозначенных на ней дорог, зон разрушений и пр. – масштаба 1: 50 000.

Так же, как и при подготовке к движению без навигационной аппаратуры, предстоящий маршрут изучают по карте и на нее наносят данные, облегчающие ориентирование в пути. Дополнительно на карте подписывают координаты ориентиров, находящихся на пути движения или в непосредственной близости от него. Для контроля в пути работы гирокурсоуказателя на карте подписывают также дирекционные углы прямолинейных участков дорог, просек, линий электропередач, каналов и других линий местности, вдоль которых проходит маршрут.

Для повышения точности глазомерного нанесения на карту точек по их координатам, снятым со шкал прибора в процессе движения, километровую сетку карты целесообразно разбить на более мелкие квадраты, например со стороной 200 м, и оцифровать полученные линии. Такая сетка особенно необходима для того, чтобы быстро, на глаз наносить по координатам новые дороги, колонные пути, границы зон разрушений, боевые порядки подразделений и т.п.

5. Подготовка исходных данных

Подготовка исходных данных обычно производится непосредственно перед началом движения. Она включает выбор исходной точки и определение ее координат, определение исходного дирекционного угла продольной оси машины и коэффициента корректуры пути.

Выбор исходной точки и определение ее координат. Исходная точка должна надежно опознаваться на карте и на местности и позволять машине наехать на нее или подъехать вплотную. Кроме того, желательно, чтобы с исходной точки был виден какой-либо ориентир, находящийся на расстоянии 2–3 км от нее и обозначенный на карте. Наличие ориентира позволяет наиболее точно определить исходный дирекционный угол. В качестве исходной точки обычно выбирают геодезические пункты, центры перекрестков дорог, мостов, водонапорные башни, отдельные строения. Координаты исходной точки определяют но крупномасштабной карте с возможно большей точностью с помощью поперечного масштаба.

Определение исходного дирекционного угла. Исходным дирекционным углом называется угол в исходной точке между северным направлением вертикальной линии сетки карты и продольной осью машины. Если машина на исходной точке установлена так, что ее продольная ось совпадает с направлением на выбранный ориентир, то исходный дирекционный угол а_исх будет равен дирекционному углу направления на ориентир, который предварительно измерен по карте. Однако точно и быстро совместить ось машины с направлением на ориентир трудно. Поэтому для определения исходного дирекционного угла поступают так.

С помощью хордоугломера измеряют по карте дирекционный угол направления на ориентир. Машину устанавливают так, чтобы центр ее находился над исходной точкой. Когда наехать на точку нельзя, машину устанавливают возможно ближе к ней и в створе с направлением на ориентир. Используя визирное устройство машины, измеряют угол между продольной осью и направлением на ориентир.

Исходный дирекционный угол будет равен

В том случае, когда в районе исходной точки нельзя выбрать ориентир, удаленный на 2–3 км, а также при подготовке навигационной аппаратуры к работе ночью и в условиях ограниченной видимости, для определения исходного дирекционного угла используют буссоль, которая входит в комплект навигационной аппаратуры. Для этого буссоль устанавливают в 50–60 м от машины и определяют магнитный азимут на центр визирного устройства. Чтобы получить дирекционный угол направления машина – буссоль, измеренный азимут А_м изменяют на 30–00 и вводят поправку направления П, взятую с карты. После этого по визирному устройству машины берут отсчет на буссоль, т.е. определяют а_виз. Исходный дирекционный угол 30–00 вводится в формулу со знаком +, если А_м меньше 30–00, и со знаком –, если больше. Учитывается также и знак поправки направления.

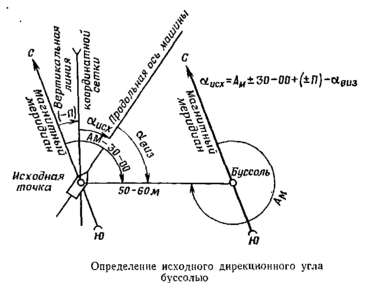

Например, в случае, показанном на рис. 84, исходный дирекционный угол подсчитывается по формуле

Все измерения, необходимые для вычисления исходного дирекционного угла, выполняют с особой тщательностью, так как погрешность в определении приводит к тому, что навигационная аппаратура в процессе движения не будет выдавать с необходимой точностью координаты местоположения машины. Так, например, за счет ошибки в определении и установке на шкале «Курс» исходного дирекционного угла в 10 дел. угл. одна из координат будет вычислена аппаратурой с ошибкой в 1 км, если машина пройдет 100 км без корректирования курса. Каждое из измерений повторяют 2–4 раза и за окончательное значение измеренной величины берут среднее из результатов всех измерений.

Определение коэффициента корректуры пути производится на прямолинейном участке длиной 500–1000 м, сходном по характеру рельефа и грунта с предстоящим маршрутом движения. Если движение будет производиться в резко различных дорожных условиях, например по асфальту, песку, вязкому грунту и т.п., то корректуру пути надо определять для каждого дорожного условия.

Концы участка обозначают кольями, а при необходимости – вехами. Длину участка дважды измеряют мерной лентой. Окончательное значение длины S получают как среднее из результатов измерений, которые не должны различаться между собой более чем на 0,001S.

Затем устанавливают машину на первой точке и таким же способом, как и при проверке визирного устройства, определяют направление продольной оси машины. После включения аппаратуры на шкале «Курс» устанавливают отсчет, равный а_оои, а на шкалах корректуры пути и координат – нулевые отсчеты.

По измеренному участку совершают 4–5 рейсов в прямом и обратном направлениях, снимая показания со шкал координат X и У. Если уход гироскопа и угол рассогласования между продольной осью машины и оптической осью устройства в пределах допустимых значений, то при движении от первой точки ко второй курс машины равен 0, а от второй вешки- к первой – 30–00 Поэтому координата у не получит приращения, а приращение координаты х будет равно длине участка.

Разность между приращением координаты х и расстоянием, измеренным мерной лентой, представляет собой ошибку в определении длины данного участка пути аппаратурой.

Для того чтобы получить действительное расстояние, пройденное машиной, в аппаратуре предусмотрено автоматическое введение корректуры пути. Конструктивно это осуществляется путем изменения расстояния между центром диска и пальцем синусно-косинусного механизма.

Коэффициент корректуры пути К вычисляют по формуле

где S – длина пути, измеренная лентой;

Sп_Р – длина пути, определенная аппаратурой как среднее значение приращений координаты х.

Коэффициент корректуры пути с учетом его знака устанавливают вращением ручки «Корректура пути» в направлении от минусовых значений к плюсовым. После этого делают контрольный рейс по тому же участку, вновь определяя значение коэффициент корректуры пути. Разность не должна превышать 0,2%. В противном случае определение корректуры пути повторяют,

Установка координат и дирекционного угла

Вначале устанавливают координаты исходной точки кнопками шкального механизма, которые расположены на лицевой стороне координатора. Для этого переводят ручку переключателя в положение X или Y, в зависимости от того, какую координату надо ввести, и, открыв защитную крышку, набирают цифры координат справа налево.

Исходный дирекционный угол вводят с помощью ручки «Установка курса» , поворачивая ее вправо или влево. При повороте ручки стрелки шкал грубого и точного отсчетов начинают вращаться тем быстрее, чем больше угол поворота ручки. Вначале устанавливают против соответствующего деления стрелку шкалы грубого отсчета, а затем, уменьшив угол поворота ручки, подводят на требуемое деление стрелку шкалы точного отсчета.

Ориентирование на местности с помощью координатора
