Назначение режимов индивидуального опознавания и "Бедствие" в VII диапазоне аналогично рассмотреннсыудля III диапазона. Отличие состоит в изменении способов кодирования запросных и ответных сигналов. Отметки опознавания на экранах индикаторов в этих режимах аналогичны отметкам в соответствующем режиме в III диапазоне (см.рис.1.2,6),
Режим "Тревога" применяется для предупреждения об опасности соседних объектов с помощью световой сигнализации. Особенностью этого режима является прием сигналов ТРЕВОГА" при выключенном запросе.
Имитостойкая система РЛО имеет следующие характеристики:
вероятность имитации противником сигнала "СВОЙ" за обзор составляет не более 0.05;
вероятность правильного опознавания в режиме гарантированного опознавания не хуже 0.99, что выше, чем в действующей американской системе MK-12;
пропускная способность системы обеспечивает нормальную работу ПО запросчиков по ПО ответчикам в условиях взаимних помех.
Для применения в составе имитостойкой системы РЛО разработаны и используются ряд унифицированных наземных радиолокационных запросчиков (НРЗ), использующих единый принцип опознавания, который был рассмотрен выше. Эти запросчики классифицируются по следующим признакам:
мощности, излучаемой передатчиком (большой, средней, малой мощности);
числу используемых диапазонов (одно- и двухдиапазонные);
месту установки (встраиваемые и автономные).
1.2. Общие сведения о наземном радиолокационном запросчике IЛ24
1.2.1. Назначение
HP3-6II /изделие IЛ24/представляет собой унифицированный двухдиапазонный встраиваемый в РЛС наземный радиолокационный запросчик малой мощности. Он предназначен для решения следующих задач:
- опознавания воздушных и на водных объектов, оборудованных радиолокационными ответчиками и обнаруженных радиолокационными станциями;
- индивидуального опознавания воздушных объектов, оборудованных ответчиками для наведения своих самолетов и контроля за воздушной обстановкой;
- опознавание воздушных объектов, выдавающих сигнал "БЕДСТВИЕ" и "ТРЕВОГА", с последующей выдачей сигналов на РЛС с целью определения местоположения опознаваемых объектов.
При работе в составе СОУ 9A3I0 НРЗ-6П используется только для решения задач определения государственной принадлежности обнаруженных /сопровождаемых/ воздушных объектов и определения координат объектов, терпящих бедствие. Поэтому все прочие режимы работы далее рассматриваться не будут.
Определение государственной принадлежности объекта по принципу "СВОЙ - ЧУЖОЙ" производится командиром по наличию отметок опознавания на экранах блоков Р-4СА и Р-4В, а также автоматически. При автоматическом опознавании по сигналам НРЗ в системе синхронизации вырабатывается сигнал "СВОЙ". Этот сигнал при включенном тумблере СВОЙ блока Р-40Д участвует в выработке команды "РАЗРЕШЕНИЕ ПУСКА" в ЦВС, запрещая пуск ракеты по своему объекту.
1.2.2. Состав и конструктивное выполнение
В состав НРЗ-6П входят следующие основные элементы:
шифрирующее устройство;
передающее устройство;
антенно-фидерная система;
приемное устройство;
дешифрирующее устройство;
устройство анализа ответных сигналов;
шифрирующе-дешифрирующее устройство режима общего имитостойкого опознавания;
аппаратура встроенного контроля. Конструктивно названные элементы выполнены в виде следующих стоек и блоков.
1. Стойка передающего устройства (У0220000), состоящая
из фидерного устройства (блок У0020400); из задающего генератора (блок У0020100).
2. Стойка приемно-дешифрирующего устройства и анализатора ответных сигналов (У0200000), состоящая
из приемного устройства (блок У0030100); из тифрирующе-дешифрирующего устройства и устройства анализа ответных сигналов (блок У0070100);
из имитатора ответных сигналов (У0080100).
3. Шифрирующе-дешифрирующее устройство режима общего имитостойкого опознавания (изделие 6110).
Все названные элемента находятся по левому борту ПУ 8 последнем отсеке. Основные и компенсационные антенны III и УН диапазонов расположены в блоке P-I РЛС 9С35А. Органы управления НРЗ-6П находятся на передней панели блока Р-4СА РЛС.
1.2.3. Тактико-технические характеристики
Тактические характеристики
I. НРЗ-6П обеспечивает получение информации об опознаваемых объектах в имитоотойкой системе опознавания в следующих режимах;
общее неимитостойкое опознавание в III диапазоне (I режим III диапазона);
контрольный запрос в III диапазоне ("Запрос К"); общее неимитостойкое опознавание в УН диапазоне (I режим УН диапазона);
общее имитостойкое опознавание в VII диапазоне (II режим УН диапазона);
режим "Бедствие" в III или УН диапазонах.
2. Дальность действия НРЗ-6П по воздушным объектам на всех высотах не менее в максимальной дальности обнаружения PЛС.
3. Обзор пространства по азимуту и углу места НРЗ-6П осуществляется синхронно с РЛС. Размеры зоны обзора аналогичны размерам зоны обзора НС и определяются режимом ее работы.
4. Разрешающая способность по дальности:
в I режиме III диапазона не более 3000 м в I режиме VII диапазона не более 500 м во II режиме VII диапазона не более 600 м.
Технические характеристики
1. Диапазон используемых волн - дециметровый. Несущие частоты сигналов при работе:
на передачу f1 в III диапазоне
f4 в VII диапазоне
на прием f1 в III диапазоне
f2 и f3 в VII диапазоне.
2. Мощность передатчика в импульсе:
в режиме "Мощность - 100%"
в III диапазоне не менее 870 Вт
в VII диапазоне не менее 920 Вт
в режиме "Мощность - 50%"
в III диапазоне не менее 480 Вт
в VII диапазоне не менее 540 Вт
3. Чувствительность приемно-дешифрирующего тракта, замеренная по выходу HРЗ:
в III диапазоне (в режимах ПЕН и АК) не более 108 дБ/Вт;
в VII диапазоне в режиме ПБЛ - не более 108 дБ/Вт в режиме АК - не более 105 дБ/Вт,
4. Динамический диапазон выходных сигналов в III и УП диапазонах не менее 50 дБ.
5. Коэффициент ослабления шумовой помехи при АК в III и VII диапазонах не менее 6 дБ.
6. Излучаемые и принимаемые сигналы - импульсы длительностью:
в III диапазоне (д) 0,35...1.1 мкс
в VП диапазоне (д) 0,35...0,7 мкс
7. Время непрерывной работы с коэффициентом включения запроса 0,5 не менее 72 часов.
8. Мощность, потребляемая по сети
27 В не более 200 Вт
220 В 400 Гц не более 400 Вт.
1.3. Работа наземного радиолокационного запросчика IЛ24 в различных режимах
Работа НРЗ-6П (изделия IЛ24) излагается по функциональной схеме рис. 1.5...1.7.
1.3.1. Работа HР3-6П при формировании и излучении запросных сигналов
Запросные сигналы на видеочастоте формируются в шифраторе запросных сигналов следующим образом.
Импульс упрежденного запуска с РЛС запускает генератор тактовых импульсов (ГТИ) и устанавливает устройства блока У0070100, предназначенные для формирования запросных сигналов, контрольных ответных сигналов и дешифрации ответных сигналов, в исходное состояние.
ГТИ, работающий по принципу динамического триггера,из синусоидального напряжения кварцевого генератора с частотой 2 МГц формирует последовательность тактовых импульсов.
Одна из последовательностей импульсов, ограниченная по длительности импульсами упрежденного запуска и срыва ГТИ, подается на шифратор запросных сигналов. Здесь осуществляется формирование видеоимпульсов:
запросных сигналов I (III) режима;
контрольных сигналов в III диапазоне;
запросных сигналов з I (III) режиме VII диапазона.
Для формирования видеоимпульсов запросных сигналов II режима VII диапазона с шифратора запросных сигналов подается импульс запуска на изделие 6110 ("Запуск 6110"). Видеоимпульсы запросных сигналов I (III) режима с шифратора запросных сигналов ("Запуск III, УН д") или II режима с выхода изделия 6110 ("Запуск II") подаются на задающий генератор (блок У0020100) передающего устройства.
В передающем устройстве формируются)
высокочастотные запросные сигналы во всех режимах III и VII диапазонов;
высокочастотные импульсы ПБЛ при работе в УН диапазоне.
Формирование высокочастотных запросных сигналов производится следующим образом. Видеоимпульсы запросных сигналов III и УН диапазонов через устройство разделения запускающих импульсов III д, VII д подаются на модулятор VII диапазона или модулятор III диапазона в зависимости от выбранного режима работы. Формирование высокочастотных запросных сигналов 1 (III). режима III диапазона осуществляется в автогенераторе III диапазона при подаче на его вход нормированных по амплитуде импульсов с модулятора III диапазона.
Для формирования высокочастотных запросных сигналов I (II, III) режима VII диапазона на автогенератор VII диапазона подается сгроб VII диапазона, длительность которого соответствует временной базе запросного кода УП диапазона.
В усилителе мощности УП диапазона производится формирование мощных высокочастотных запросных сигналов VII даапазона при додаче на его входы высокочастотных импульсов с автогенератора VII диапазона и видеосигналов запросного кода с модулятора VII диапазона.
Высокочастотные запросные сигналы через У-циркулятор подаются в фидерное устройство (блок У0020400) на переключатель ПРИЕМ-ПЕРЕДАЧА III диапазона (при работе в III диапазоне) и быстродействующий переключатель антенны (БПА) (при работе в VII диапазоне).
Расположенное в блоке У0020400 устройство управления обеспечивает необходимую последовательность включения накала и высоковольтных источников питания передающего устройства.
Фидерное устройство (блок У0020400) обеспечивает:
передачу запросных сигналов в III и УП диапазонах от задающего генератора к антенне опознавания РЛС, принятых ответных сигналов от антенны опознавания РЛС в приемное устройство (блок У003000);
передачу контрольных ответных сигналов от имитатора (блок У0080100) на вход приемного устройства (блок У0030100);
контроль порогового уровня и измерение, импульсной мощности задающего генератора.
Запросные сигналы III диапазона с переключателя ПРИЕМ-ПЕРЕДАЧА III диапазона при наличии управляющего импульса отрицательной полярности (строб ПРИЕМ-ПЕРЕДАЧА с блока У0080100) поступают на направленный ответвитель контроля III диапазона и с него на направленный ответвитель мощности III диапазона. Часть мощности с ответвителя поступает на измеритель мощности, в котором осуществляется непрерывный контроль за исправностью передающего устройства в процессе работы по пороговому уровню мощности.
Основная часть мощности запросных сигналов III диапазона поступает на переключатель АНТЕННА-ЭКВИВАЛЕНТ (АНТ-ЭКВ) и далее на основную антенну или эквивалент антенны. Переключение на эквивалент антенны производится при ремонте НРЗ и проверке его технического состояния.
Запросные сигналы VII диапазона с БПА при отсутствии на его входе управляющего строб-импульса (строб БПЛ) подаются на переключатель ПРИЕМ-ПЕРЕДАЧА VII диапазона и далее через направленный ответвитель контроля VII диапазона, на правленный ответвитель мощности VII диапазона и переключатель АНТ-ЭКВ на основную антенну. При наличии строба ПБЛ сигнал подается через БЛА, направленный ответвитель контроля и переключатель АНТ-ЭКВ на компенсационную антенну.
Строб ПЕЛ формируется шифратором запросного сигнала (блок У0070100) и поступают на БПО черва устройство управления переключателями в блоке У0080100.
Контроль за излучаемой мощностью осуществляется с помощью измерителя мощности (аналогично контролю в III диапазоне).
1.3.2. Работа НКЗ - 6П при приеме и дешифрации ответных сигналов
Ответные сигналы от основных антенн в антенн подавления в III и УП диапазонах через соответствующие переключатели АНТЕННА-ЭКВИВАЛЕНТ (АНТ-ЭКВ), направленные ответвители контроля и переключатели ПРИЕМ-ПЕРЕДАЧА (сигналы от антенны подавления в III диапазоне - непосредственно с направленного ответвителя контроля) подаются на приемное устройство (блок У0030100).
Приемное устройство предназначено для усиления и преобразования сигналов на частотах f1 (III д), f2 И f3 (УП д), разделения их по каналам, подавления сигналов, принятых в направлении боковых лепестков диаграммы направленности антенны.
В блоке У0030100 реализован амплитудный метод подавления сигналов, принятых в направлении боковых лепестков диаграммы направленности антенны.
Блок У0030100 функционально состоит из приемных устройств III д и УП д, двухканальных, построенных по супергетеродинной схеме с одинарным преобразованием частота сигнала. На основной канал подаются ответные сигналы, поступающие на вход НРЗ с основной антенны, на канал подавления - с антенны подавления. Каналы приемников идентичны и состоят из смесителя, УПЧ и в Ш диапазоне - УВЧ.
Гетеродины, амплитудно-фазовые преобразователи, фазовые детекторы, автокомпенсаторы являются общими для обоих каналов каждого приемного устройства.
В приемном устройстве Ш диапазона усиливаются и преобразуйтся ответные сигналы Ш диапазона, изторые состоят из амплитудно-модулированных импульсов (АМЧ) и гладких импульсов (ГИ).
Ответные сигналы в основном канале и канале подавления усиливаются и поступают на амплитудно-фазовый преобразователь. Здесь амплитудные соотношения сигналов преобразуются в фазовые. Затем сигналы поступают через УПЧ на фазовый детектор, где сравниваются по фазе. Векторные диаграммы, поясняющие работу приемного устройства при таком построении, приведены на рис. 1.8. На рис. 1.8.a показаны векторы суммы и резкости сигналов с выхода амплитудно-фазового преобразователя при приеме в направлении главного лепестка, а на рис. 1.8б - в направлении бокового.
Угол между векторами сигналов в общем случае может быть любым (пунктирные окружности). Однако в первом случае угол γ мешду векторами суммы и разности (с учетом реальных амплитудных соотношений) всегда будет меньше 90°, а во втором - всегда больше.
Суммарный и разностный сигналы поступают на фазовый детектор, зона срабатывания которого выбирается таким образом, что при разности фаз сигналов менее 90° импульсы с выхода детектора проходят через пороговое устройство, а при разности фаз более 90° импульсы на выходе отсутствуют.
Пороговое устройство формирует импульсы по амплитуде и обеспечивает ограничение количества импульсов на выходе приемного устройства за счет собственных шумов (ложная тревоге) при заданном отношении сигнал/шум на входе.

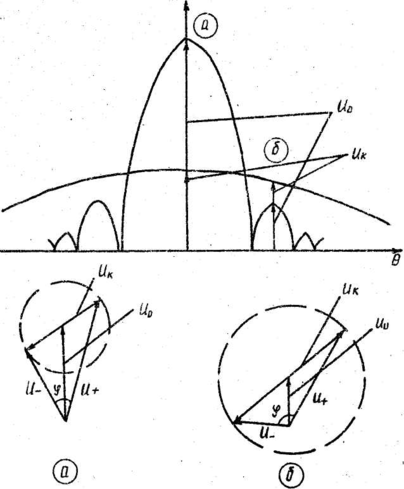

Рис. 1.8. Диаграмма преобразований амплитудных соотношений сигналов в фазовые
