Нанесение индексов на табличках рекомендуется выполнять столбцами в алфавитном порядке, а также в порядке возрастания номеров (цифр).

Примечание. Кабели, подлежащие штатной маркировке, должны иметь структурное построение индекса, наносимого на бирку, в соответствии с проектной маркировкой.

М а р к и р о в к а э л е к т р о о б о р у д о в а н и я

1. Маркировку имеет электрооборудование, только штатно устанавленное на ко-раблях и судах.

_{Маркировка электрооборудования, указывающая принадлежность и назначение, выполнена на табличках, установленных по месту при монтаже, если это электрообо-рудование не имело маркировки заводов-изготовителей.}

2. Основой маркировки электрооборудования, выполненой на корабле (судне) в виде условных обоз-начений, является принадлежность его к той или иной системе, ин-дексируемой буквенно-цифровыми обозначениями..

3. Распределительные устройства следующим образом:

ГРЩ - главный распределительный щит;

ЩТГ - щит турбогенератора;

ЩДГ - щит дизель-генератора;

ЩРС - щит районный;

1ЦАГ - щит аварийного генератора.

Остальные распределительные устройства должны иметь таблички на лицевой сто-роне крышки под индексом, обозначающим принадлежность в соответствии с п. 1 насто-ящего приложения. Таблички должны содержать номер распределительного устройства по системе и номер источника питания. Например, 2П ГРЩ1 или 2П ГРЩ1, где 2П -номер распреде-лительного устройства по системе; ГРЩ1 - источник питания.

4. Порядок нумерации распределительных устройств: с носа в корму, снизу вверх; левый борт - четные, правый борт – нечетные.

5. Аппаратура (арматура) получающая питание непосредственно от ГРЩ, ЩТГ, ЩДГ и ЩРС, маркируется индексом питающего кабеля, но без тире. Например, при условном индексе кабеля П-1 условный индекс аппарата П1.

6. Для переключателей на штатном кольце или установленной рядом табличке, а для контактов на табличке, установленной на лицевой стороне кожуха аппарата, указаны но-мер распределительного устройства и источник (источники) основного и резервного пита-ния. Например, 18П ГРЩ1 - осн. вкл., ГРЩ2 - рез. вкл., где 18П - номер распределитель-ного устройства и принадлежность к системе.

7. На крышке ответвительной (соединительной) коробки или под ее лапкой марки-ровка сделана в виде таблички с указанием номера распределительного устройства или коммутатора и сокращенного названия группы. Например:

а) для коробок радиотрансляции -1РТ-ОФ, где 1РТ - номер распределительного ус-

тройства (коммутатора), ОФ - офицерская группа;

б) для коробок сигнализации при наличии нескольких родственных систем с привяз-кой к распределительному устройству - 2-ЗСС. где 2 - номер системы сигнализации, ЗСС - номер распределительного устройства (коммутатора);

в) для коробок освещения -5Я2, где 5Я - номер распределительного устройства, 2 –

номер фидера;

г) для коробок вентиляции - 5В, где 5В - номер распределительного устройства.

8. Маркировка выключателей, кроме системы освещения и сигнально-отличитель-ных огней, заключается в закреплении под установочные лапки или в непосредствен-ной близости от арматуры табличек (бирок) с указанием номера распределительного устройс-тва, от которого пи­тается. Например, 5В, где 5В - номер распределительного устройства.

9. В маркировке светильников, выключателей и штепсельных розеток, кроме систе-мы сигнально-отличительных огней указаны на табличке расположенной в непосредс-твенной близости от аппаратуры (арматуры), номер распределительного устройства и принадлежность к системе, номер фидера.

Например, 5Я2, где 5Я - номер распределительного устройства и принадлежность к

системе, 2 - номер фидера.

Для штепсельных розеток дополнительно указывается величина напряжения. Например, 5Я2 - 220 В или 5Я2/220 В.

При установке арматуры под зашивкой, таблички устанавливать на зашивке.

10. Штепсельные розетки и соединительные коробки системы сигнально-отличи –

тельных огней промаркированы на табличках, установленных около их корпусов для штепсельных розеток - названия огней и величину напряжения; для коробок - индексы систем сигнально-отличительных огней.

11. Табличка маркировки грелок электрических и других подобных приборов включает номер распределительного устройства, от которого получает питание. Напри-мер, ЗГ, где ЗГ - номер распределительного устройства и принадлежность к системе.

12. Таблички закреплены на корпусе или под лапками прибора Около кнопок звонковых установлены таблички с указанием принадлежности к группе. Например: «Буфет», «Посыльный».

13. На крышках или под лапки реостатов, пускателей, станций управления и кнопочных постов (кроме электровентиляции) установлены таблички с указанием на-именования привода, к которому относится аппаратура, и источника питания. Например, насос питьевой воды ЗП, где ЗП - номер распределительного устройства и принадлеж-ность, к системе.

14. На крышках или под лапками реостатов, пускателей, станции управления и кнопочные посты системы электровентиляции на крышках или под лапками установлены таблички с указанием индекса группы вентиляции, судового номера, назначения вентиля-тора (вытяжной, вдувной), помещения, обслуживаемого данным вентилятором, и номера распределительного устройства.

_{Например, Б5 вдувной, агрегатная № 1, 3В, где Б - индекс группы вентиляции (боевая); 5 - судовой номер вентилятора; вдувной - назначение вентилятора; агрегатная}

_{№ 1 – помещение, обслуживаемое данным вентилятором; 3В - номер распределительного устройства.}

1. На кожухе каждого трансформатора установлена табличка с указанием номера

трансформатора; наименование потребителя; номера распределительного устройства, от которого трансформатор передает энергию потребителю.

Например: ТР № 1 - освещение внутреннее 5Н, где ТР № 1 - номер трансформатора;

освещение внутреннее - назначение трансформатора или наименование потребителя; 5П - номер распределительного устройства и принадлежность к системе.

16. На крышках коробок и ящиков ДУ установить таблички с указанием номеров ко-робок или ящиков.

Например, ДУ20ШТ, где ДУ - принадлежность к системе; 2 - номер коробки; ОШТ - принадлежность к обмотке.

17. На крышках коробок аварийного питания и стационарной сварочной системы

установлены таблички с указанием принадлежности коробок и их номера.

Например, аварийное питание №5, сварочная система №2.

18. На крышках коробок водоотливных насосов и переносных электровентиляторов установлены таблички с указанием наименования потребителей, номера потребителей и

номера распределительного устройства.

Например, водоотливной насос .№ 1 5П, переносной вентилятор № 5 3В, где 5П и

3В - номера распределительных устройств и принадлежность к системам.

19. На ящике аккумуляторной батареи установлена табличка с указанием номера ба-тарей и номера распределительного устройства.

Например: №19 5Я, где № 19 - номер батареи; 5Я - номер распределительного устройства и принадлежность к системе.

20. Под лапки датчиков автоматики корабельных систем пожаротушения установ-лены таблички с указанием номеров блоков, к которым подключены датчики и номеров датчиков в системе.

Например, 5БУ № 10, где 5БУ - номер блока; №10 - номер датчика

21. На заводских табличках блока у правления датчиками пожаротушения напротив

заводских номеров датчиков необходимо, чтобы были вписаны их номера по схеме.

Например:

1 №12

2 № 13

3 № 14

4 № 15 и т.д.

Отличительная окраска кабелей, электрооборудования
и нанесение светознаков

1. Кабели питания с берега и сростки аварийной сети, а также их жилы должны иметь с обоих концов кроме маркировки окраску, нанесенную на оболочки жил и концы кабелей - полосу по окружности шириной 30-40 мм.

2. Цветознаки, светознаки и маркировка красками наносится на электрооборудова-ние и электроустановочные изделия следующим образом.

Примечания:

1. На указанное электрооборудование должно быть раскрашено, аналогично приведенным примерам в зависимости от назначения и ведомственной документации заказчиков.

2. Чертежи светознаков разрабатывает предприятие-проектант корабля (судна) в соответствии с ведомственной документацией заказчиков.

ПРИМЕРНЫЕ СХЕМЫ РАСПОЛОЖЕНИЯ ЛИЦ ДЕЖУРНОЙ И ВАХТЕННОЙ СЛУЖБ ПРИ ВСТРЕЧЕ И ПРОВОДАХ НАЧАЛЬНИКОВ

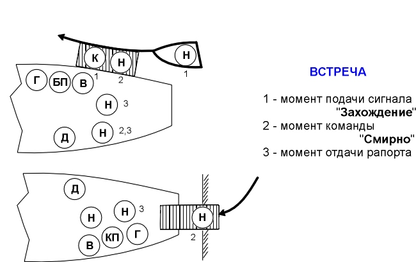

ВСТРЕЧА

1 – момент подачи сигнала «Захождение»;

2 – момент подачи команды «Смирно»;

3 – момент доклада начальнику

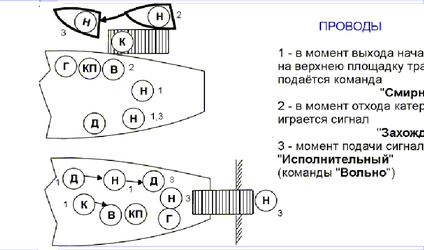

ПРОВОДЫ

1 – в момент выхода начальника на верхнюю площадку трапа подается команда «Смирно»;

2 – в момент отхода катера играется сигнал «Захождение»;

3 – момент подачи сигнала «Исполнительный» (команды «Вольно»)

Примечания:

1. Если начальника встречает (провожает) только дежурный по кораблю или вах-тенный офицер, он занимает место командира корабля. В остальном порядок встречи (проводов) сохраняется.

2. Цифры, стоящие около обозначений должностных лиц, указывают на положение их в тот или иной момент встречи. Отсутствие цифр около обозначений указывает на то, что за все время встречи (проводов) эти лица не меняют своих мест.

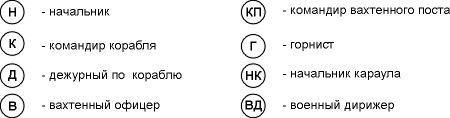

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДОЛЖНОСТНЫХ ЛИЦ

Приложение 16

к ст. 651, 654

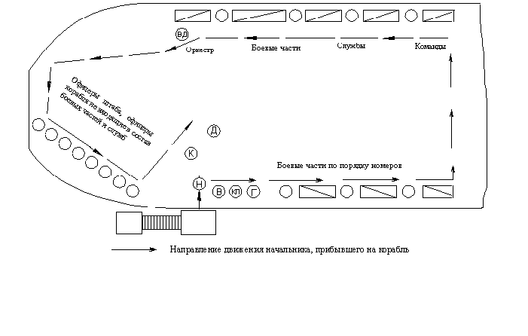

ПРИМЕРНАЯ СХЕМА ПОСТРОЕНИЯ ЭКИПАЖА КОРАБЛЯ ДЛЯ ВСТРЕЧИ ДОЛЖНОСТНОГО ЛИЦА ПРИ ПРИБЫТИИ ЕГО НА КОРАБЛЬ НА КАТЕРЕ

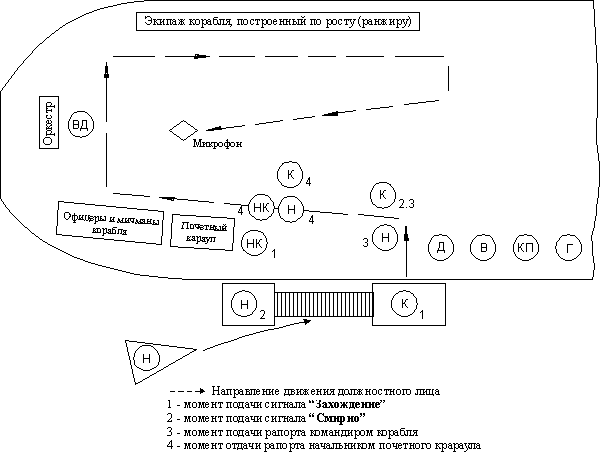

ПРИМЕРНАЯ СХЕМА ПОСТРОЕНИЯ ЭКИПАЖА КОРАБЛЯ ПО СИГНАЛУ «БОЛЬШОЙ СБОР»

1 Здесь и далее под словом «корабль» понимается подводная лодка, надводный корабль и катер, под словом «судно» - морское, рейдовое судно и катер обеспечения.
