– передача сообщений на большие расстояния с подключением модемов (VI28);

– возможность подключения 2 главных пожарных извещателей;

– может использоваться в качестве центрального и подчиненного устройства;

– обеспечивает подключение до 32 подчиненных устройств ЭССЕРТРОНИК 3008.

Контрольные панели FS2000 фирмы «Protectowire»

«Protectowire» является лидером в производстве высококачественного противопожарного оборудования и создает такое оборудование, которое не только соответствует всем требованиям заказчика, но и опережает их.

Компания «Protectowire» была основана 50 лет назад. Она начала свою деятельность с создания простейших линейных систем обнаружения перегревов и возгораний.

Сегодня компания производит противопожарную систему «Fire System 2000» с цифровой индикацией точек сигнала тревоги (рис. 1.20).

Среди поставляемых могут быть выбраны панели, контролирующие до 1067 метров термокабеля «Protectowire», до 25 детекторов дыма или панели для подключения неограниченного числа контактных устройств.

«Protectowire» предлагает различные детекторы перегрева и возгорания, а также дополнительное оборудование:

– ультрафиолетовый детектор возгорания;

– пульты ручного управления;

– ионизирующие и фотоэлектрические детекторы дыма;

– устройства световой и звуковой сигнализации.

Панель FS2000 (рис. 1.19) осуществляет полный контроль за состоянием подключенных датчиков и шлейфов. Основная системасостоит из двух зон.

Панель обеспечивает независимое тестирование, отключение и переключение каждой зоны, полное управление системами пожаротушения, обнаружение повреждений наружного покрытия и системы заземления.

Рис. 1.19. Контрольные панели FS2000

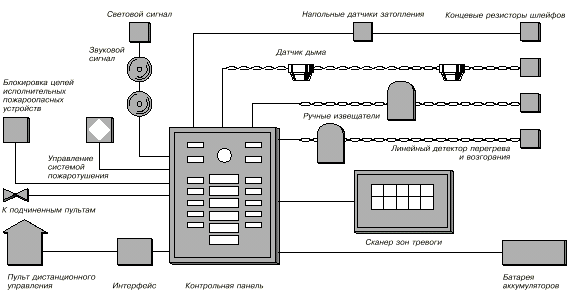

Рис. 1.20. Противопожарная система «PROTECTOWIRE»

Управление пожаротушением осуществляется по сигналам охранных шлейфов. Для контроля аварийного затопления на отдельном шлейфе монтируются напольные датчики.

Цифровые указатели точек тревоги указывают места обнаружения повышенной температуры и расстояния до них в футах или метрах от начала контролируемого участка цепи.

Сканер зон тревоги может быть установлен на контрольных панелях серий ACR-1600 и FS2000. Он обслуживает 8 или 16 зон, постоянно сканируя их до получения сигнала тревоги. Если такой сигнал будет получен, сканирование прекратится и номер угрожаемой зоны появится на цифровом табло.

Системы подачи предупреждающих сигналов «Protectowire» соответствуют требованиям стандартов дня защитных сигнальных систем – No.72NEPA:

– локальные сигнальные системы;

– вспомогательные сигнальные системы;

– перемещаемые сигнальные системы.

Охрана кабельных желобов и транспортеров

Система «Protectowire» точно указывает место перегрева или возгорания в любой части кабельного желоба.

Теплодетектор может крепиться к жгуту кабеля и проходить по кабельным желобам.

"Protectowire" легко монтируется в оборудовании, и может прокладываться по кабельным желобам и соприкасаться с токоведушими частями, наиболее подверженными перегреву и возгоранию. "Protectowire" может монтироваться везде, где окружающие температуры не превышают собственную термочувствительность.

Система линейного детектирования "Protectowire" типа ЕРС может работать в агрессивной среде.

На транспортерах пожароопасными могут быть как транспортируемые материалы, так и сами транспортерные ленты. При возникновении пожара, огонь быстро распространяется по всей длине транспортера и тушить его очень трудно. Линейные теплодетекторы "Protectowire" устанавливаются над транспортером или на каждой стороне ремня.

Линейные детекторы «Protectowire» могут быть снабжены электрическими цепями с повышенной защитой, необходимой дня работы на особо пожароопасных участках (классы защиты I, II, III, группы защиты A, В, С, D, E, F, и G).

БЕСПРОВОДНЫЕ СИСТЕМЫ БЕЗОПАСНОСТИ

СИСТЕМЫ ОХРАНЫ ПЕРИМЕТРА

При необходимости охранять открытую или закрытую территорию с периметром от десяти до тысячи метров – используется система фотоэлектрических датчиков.

Система охраны периметра устанавливается на ограждениях и без них. Она используется для охраны постоянных объектов, участков строительства и на участках временно охраняемых территорий (рис. 1.22). Основу системы охраны периметра составляют фотоэлектрические датчики.

Фотоэлектрические датчики состоят из двух частей – приемника и передатчика (рис. 1.21). Они разносятся вдоль линии охраны. Между ними проходит система модулированных инфракрасных лучей. Датчики этого типа срабатывают при попытке пересечь систему лучей, отличаются высокой устойчивостью и надежностью работы (например, серия АХ фирмы OPTEX).

Фотоэлектрические датчики AX-70T, AX- 130T надежно работают, несмотря на изменения погодных условий. В ясную погоду интенсивность лучей автоматически уменьшается. При рассеянии до 99% энергии лучей падающим снегом и дождем датчик продолжает надежно работать, автоматически адаптируясь к внешним условиям.

В фотоэлектрических датчиках OPTEX используется система двух параллельных модулированных лучей, которые направляются от передатчиков к приемникам.

Рис. 1.21. Фотоэлектрические датчики OPTEX

Система датчиков может образовывать как замкнутый, так и разомкнутый контур. Датчики могут располагаться на произвольной высоте и образовывать барьеры любой конфигурации.

Допустимое время прерывания луча может быть отрегулировано в соответствии с особенностями участка установки. При защите стены или забора датчики регулируются таким образом, чтобы они не реагировали на птиц, насекомых, мелких животных и пр.

Это позволяет обеспечить надежность охраны, минимизируя ложные срабатывания. На рис. 1.5 показаны средние времена прерывания луча барьеров человеком и животным. Датчики AX-130T различают нарушения периметра по времени прерывания луча.

Рис. 1.22. Иллюстрация применения систем охраны периметра

Рис. 1.23. Беспроводные фотоэлектрические

барьерные датчики AX-200SOL

Срабатывание датчика происходит только при прерывании двух лучей одновременно.

Датчики AX-200SOL – беспроводные фотоэлектрические барьерные датчики с солнечной батареей и автономным питанием.

Первый датчик барьера двухпроводной

линией подключается к пульту-концентра-

тору. Остальные датчики работают дистанционно с автономным питанием и подзарядкой от солнечных элементов. Четырех часов умеренной освещенности достаточно для полного заряда аккумуляторов датчика. В случае разряда батарей сигнал об этом передается на пульт-концентратор.

Сверху, на солнечных батареях, расположены пружинные штыри, препятствующие нахождению птиц на корпусе (рис. 1.23).

Датчики этой модели оснащены улучшенной системой выравнивания, позволяющей одному человеку справиться с установкой и юстировкой. Они предназначены для установки в тех местах, где установка проводных датчиков затруднена или невозможна.

Системы охраны периметра широко применяются на объектах требующих временной охраны. Например, при сезонных работах, на строительстве и в сельском хозяйстве для обеспечения сохранности дозревающих культур и техники.

СИСТЕМЫ ОХРАНЫ ПОМЕЩЕНИЙ

Кабели стареют и дорого стоят, не говоря о затратах на их прокладку, последующие расходы на ремонт или поиски дефектов.

Примером совмещения функций охранной и пожарной сигнализации является беспроводная система Multi-guard 3000, не требующая монтажа.

Multi-guard 3000

Multi-guard 3000 – беспроводная система, устойчивая к повреждениям и взломам, которая с помощью устройства для передачи информации (ISDN) использует имеющуюся электрическую сеть для дистанционной передачи данных.

Она распознает до 1016 датчиков. Каждый сигнал о пожаре, взломе или вызове помощи сразу точно определяется по планам расположения комнат или зданий. Каждый сигнал, будь это пожар или взлом, появляется на дисплее и протоколируется на принтере с указанием даты, времени и вида сообщения.

Multi-guard 3000 может устанавливаться в офисах, на складах и подключаться к любому используемому в стране пульту пожарной охраны или милиции.

Можно не прокладывать километры кабелей, чтобы установить охранную систему

Четыре контролируемых телефонных выхода служат для связи с пожарной охраной, милицией или пультом охраны. Можно выбирать и другие службы, при наличии у них устройства распознавания сигналов.

Система Multi-guard 3000 в любое время может быть дооснащена без затрат на монтаж. Нет никаких соединительных проводников между датчиками и пультом-концентратором.

Практика эксплуатации систем Multiguard показала их высокую надежность.

Multi-guard 3000 широко используется в Европе и соответствует следующим европейским стандартам: DIN 14661; DIN 50050, IP 30; EN50065; VDEO833; VDS G 29023, VDS G 28523; BSI, VDS, UL, SEV.

Системный блок Multi-guard 3000 показан на рис. 1.24. Он подключается к сети переменного тока и никаких дополнительных соединений с датчиками и прочими устройствами не требует. Связь между системным блоком и ретрансляторами передатчиков осуществляется через сеть переменного тока посредством передачи частотно-модулирован-ных сигналов.

Преимущества системы Multi-guard 3000 заключаются в следующем:

– датчики могут включаться отдельно или группами;

– отдельный выход на телефонную линию для сообщений о пожаре и взломе;

– интерфейс для подключения компьютера;

– подключение к противопожарному пульту;

– подключение дополнительных устройств;

– возможность протоколирования событий на принтере.

Беспроводные датчики дыма с сигнализатором тревоги в помещении закрепляются на потолке. При инсталляции в память вводится конфигурация всей противопожарной и охранной системы.

Для повышения безопасности отдельные датчики в помещениях сейфов, центре обработки данных и т.д. обеспечиваются передатчиками информации или системами контроля доступа, которые подключаются к Multi-guard 3000.

Мини-передатчик сигнала вызова помощи используется в качестве средства личной охраны. В случае возникновения опасности передает сигнал в милицию (тихая тревога). Радиус действя вне помещения – 300 метров.

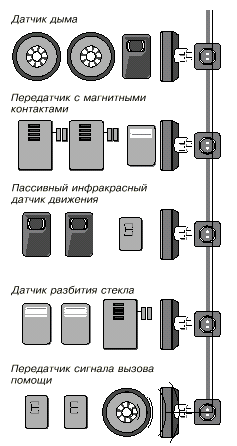

Основной набор устройств, которые может включать система, показан на рис. 1.25.

Системный блок

Код устройства 8710. Системный блок аварийной сигнализации Multi-guard 3000 обеспечивает:

– управление пожарным и охранным сигнальным устройством;

– самоконтроль с распознаванием до 1016 объектов на четырех линиях;

– бесперебойную работу при отключении питания в течение 48 часов работы;

– программируемое переключение «день- ночь»;

– трансляция сообщений по четырем телефонным линиям.

Рис. 1.24. Системный блок Multi-guard 3000

Рис. 1.25. Пример функционирования охранной системы

Принтер для распечатки событий

Код устройства 8711. Программируется на Multi-guard. Принтер протоколирует:

– тревогу (событие, дата, время);

– вмешательство в систему;

– попытку саботажа;

– включение и выключение линии;

– включение и выключение датчика;

– проверку системы;

– меню контроля.

Использование принтера для распечатки событий позволяет анализировать действия нарушителей, попытки саботажа и любые вмешательства в работу системы охраны

DTS-транслятор

Код устройства 8712. Транслятор обеспечивает связь между датчиками и системным блоком, передачу сигнала тревоги через сеть переменного тока. Имеет:

– защиту от взлома (система ISDN);

– аварийное энергоснабжение (30 часов);

– объем памяти транслятора (10 сигналов от 10 датчиков на каждый транслятор).

Пульт пожарной сигнализации

Код устройства 8713. Выполнен по DIN 14661. Обеспечивает цифровую индикацию состояния датчиков и выдачу сообщений в телефонную линию.

Исполняющее устройство

Код устройства 8714. Используется для наружного и внутреннего монтажа.

Обеспечивает:

– звуковую сигнализацию (109 дБ);

– световую сигнализацию;

– аварийное питание в течение 30 часов;

– контроль подзарядки;

– отдельное включение (свет/звук).

Датчик вызова помощи

Код устройства 8732. Срабатывает при натяжении шнура с кольцом. Распознавание объекта (см. Передатчик сигнала вызова). Стационарный датчик для монтажа в ванных, туалетах и над кроватями.

Фотоэлектронный датчик дыма

Код устройства 8715. Выполнен согласно VDS, BS, UL . Имеет защиту от повреждений.

Самостоятельный узел, работающий от батареи 9 В с вмонтированным передатчиком. Реагирует на первышение 45% концентрации дыма в камере измерения. Контролирует разряд батареи. При уменьшении напряжения батареи ниже 6,7 В подает акустический сигнал каждые 20 секунд.

Термодифференциальный датчик

Код устройства 8716. Применяется для точечного контроля температуры внутри помещения. Имеет слаботочный контроль и срабатывает при температуре окружающей среды более 50°C.

Газовый датчик

Код устройства 8727. Обнаруживает опасную концентрацию паров бензина и газов:

– пропана,

Характеристики
