Указания по эксплуатации. Перед эксплуатацией медогонку необходимо тщательно промыть теплой водой, протереть и просушить; провернуть несколько раз ротор вхолостую; провести откачку меда. По окончании работы медогонку промыть теплой водой и просушить.
Правила безопасной работы на медогонке универсальной М4/32Р такие же, как и для других неэлектрифицированных медогонок.
Радиальная медогонка МР‑50А – электрифицированная с автоматическим регулированием скорости. Медогонка – высокопроизводительное оборудование, позволяющее значительно механизировать труд пчеловода. Состоит из бака с краном для слива меда и двух полукрышек, ротора, электропривода. Ротор медогонки выполнен в виде цилиндра из решетного полотна.
Производительность медогонки 150 рамок/ч. Число вмещаемых рамок размером 435×230 мм 50 шт., размером 435 X1 Х300 мм – 25 шт. Мощность электродвигателя 0,4 кВт; скорость вращения электродвигателя 1450 мин; напряжение электротока в сети. 220 В; скорость, вращения ротора: минимальная – 86 мин, максимальная – 270 мин. Основные размеры, мм: высота 970, ширина 1120, диаметр бака ‑ 1000, Масса ПО кг,
Редуктор привода медогонки РИМ. Редуктор РПМ не самостоятельный вид пчеловодного инвентаря. Он поставляется как запасной узел к выпускаемым медогонкам.
Основные размеры, мм: длина 140, ширина 138, высота 144. Масса 2,6 кг. Частота вращения на выходном валу 160–180 мин.
Указания по эксплуатации:
-
перед установкой на медогонку редуктор расконсервировать от антикоррозийной смазки;
-
установить редуктор на поперечину и закрепить его болтами;
-
отрегулировать плавное вращение редуктора и закрепить кронштейн рукоятки.
При длительных перерывах в работе детали и поверхности, подверженные коррозии, покрывать антикоррозийной смазкой.
Фильтры
Фильтр двухсекционный Ф-200 предназначен для процеживания меда и состоит из двух секций. Секцию №1 изготавливают из сетки проволочной тканой, гладкой с квадратными ячейками 0,35×0,4 мм, секцию №2 – из сетки проволочной тканой с размером ячейки 0,25–0,3 мм.
Основные размеры, мм: высота 172, ширина 215, длина с раздвинутой опорной рамкой 350, диаметр 206. Масса 0,69 кг.
Фильтр Ф-300 состоит из двух плотно вставленных одна в другую секций. Размер ячейки верхней сетки 2 мм, нижней – 1 мм. Фильтрующие сетки в форме шарового сегмента, верхние части которых жестко закреплены ободком. Фильтр имеет рамку, выполняющую роль ручек для удержания на емкости.
Основные размеры, мм: диаметр секции фильтра 270, высота фильтра 245, углубление в емкость 174. Объем верхней секции 5,85 л, масса 1,1 кг.
Указания по эксплуатации фильтров: фильтруют мед в помещениях с температурой воздуха 20-30° и влажностью до 90%;
-
температура фильтруемого меда 25-40°;
-
помещение для фильтрации меда должно быть обеспечено водой для промывки фильтра;
-
фильтр обслуживает один человек.
Кран для наполнения тары медом КР‑40А предназначен, для наполнения тары при расфасовке меда на крупных пасеках и пчелофермах.
Основные размеры, мм: длина 330, ширина 116, высота 240. Масса 3,5 кг.
Указания по эксплуатации: перед началом работы кран должен быть разобран, промыт горячей водой, протерт насухо и собран;
-
кран для наполнения медом тары крепится к медопроводу, по которому мед поступает из медоотстойника;
-
при наполнении банок медом расстояние между горловиной банки и клапанным гнездом должно быть не менее 10 мм;
-
по окончании работы кран должен быть разобран, промыт горячей водой, протерт насухо и собран.
Емкости для меда
Емкость ЕМ изготавливается из листовой нержавеющей стали и предназначена для транспортировки и хранения меда.
Емкости ЕМ иЕДМ алюминиевые и предназначены только для транспортировки меда.
Емкости имеют цилиндрическую форму со съемной крышкой, в которую вставляется резиновое уплотнительное кольцо. Они снабжены надежным закрывающим устройством.

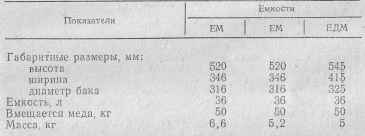

Основные параметры емкостей для меда
