Проверить температуру нагрева можно следующим образом. Концом спички, свободным от серы, проводят по раскаленной поверхности детали, он начинает обугливаться и оставлять темный след при нагреве пружины до 350-360*С. Кусочек медной фольги, положенный под пружину, при нагреве до 400'С окрашивает пламя в зеленый цвет. Нагрев можно производить на костре или в печи. При таком отпуске увеличивается вязкость стали и снимается внутреннее напряжение при сохранении достаточно большой твердости.

Слабые пружины, то есть те, у которых сила недостаточна, чтобы удержать зверя, необходимо подвергнуть закалке.

Режим закалки пружин сильно варьирует в зависимости от марки стали, из которой они изготовлены, однако наиболее распространенные рессорные и пружинные стали закаливают при температуре 830-870"С. Этой температуре соответствует переход от светло-вишнево-красного до светло-красного цвета закаливаемой пружины.

Рис. 3. Предохранители для наружных пружин:

А ~ стопорное кольцо; Б ~ крючок

Нагрев под закалку осуществляется в горнах или печах следует избегать попадания воздуха поддува на сталь). Время выдержки при закалочной температуре ориентировочно принимается равной 0,2 от времени нагрева. Слишком длительная выдержка при закалочной температуре ке рекомендуется, так как теряется прочность стали. Охлаждение нагретой пружины следует производить в масле. После закалки надо произвести отпуск пружины по вышеописанной схеме.

Некоторой доработки требует и кольцо подвижного плеча пружины, острые края верхней внутренней грани которого следует сточить, - это уменьшит трение кольца о дуги в момент расстораживания капкана.

При доработке пружины для крупного капкана Ю.А. Герасимов (1990) рекомендует отверстие подвижного плеча пружины растачивать в виде овала, у которого большой диаметр должен быть на 2-3 мм больше малого (рис. 4).

33 мм

Рис. 4. Доработка пружины капкана

Доработанная пружина снабжается кольцом с вертлугом и цепью. В настороженном состоянии пружина сжимает дуги большим диаметром овала. Попавший в капкан зверь рывком смещает пружину относительно станины и тем самым заклинивает дуги меньшим диаметром овала, увеличивая таким образом удерживающую силу ДУГ.

Рычаг насторожки с прикрепленной к нему тарелочкой, которая далее в тексте именуется насторожкой, шарнирно крепится на крестовине капкана. Насторожка часто теряется в процессе эксплуатации капкана, поэтому следует носить с собой несколько запасных, снятых с вышедших из строя капканов.

Насторожка капканов оценивается по следующим техническим характеристикам (Герасимов, 1990):

а) расстораживающая поверхность - площадь тарелочки;

б) шаг насторожки – расстояние между двумя крайними положениями насторожки в момент настораживания и расстораживания самолова, измеряется оно по передвижению крайней, наиболее удаленной точки от шарнирного крепления насторожки;

в) спусковая сила насторожки сила, приложенная в центр насторожки в момент расстораживания капкана.

Наибольшей уловистостью отличаются капканы с низко расположенной тарелочкой. Такое расположение обеспечивает более высокий захват конечности зверя дугами капкана. Удобнее такие капканы и при маски ровке, однако маскировочный материал, попадая под низко расположенную тарелочку насторожки, затрудняет расстораживание самолова. Этих недостатков лишена конструкция двухтарелочных капканов и капканов, оснащенных обоймой.

Двухтарелочпый капкан (рис. 5 А, Б) имеет дополнительную тарелочку несколько большего диаметра, намертво прикрепленную к станине и крестовине. Вдоль края обеих тарелочек высверливаются отверстия, через которые в дальнейшем две тарелочки обшиваются материей, оказываясь как бы в одном мешке, не мешающем работе насторожки. Нижняя тарелочка придает также дополнительную устойчивость капкану и препятствует его проседанию при установке на снег. Настораживают такие капканы, надвигая пальцем зуб насторожки на сторожок (рис. 69).

Капкан с обоймой (рис. 5 В) имеет дополнительную деталь - обойму в виде цилиндра, неподвижно прикрепленного к станине и крестовине. Обойма предотвращает попадание маскировочного материала под тарелочку.

При маскировке неулучшенных капканов охотники накрывают на-сторожку салфеткой, это предохраняет от осыпания маскировочного материала под насторожку. Для этих же целей можно также использовать тонкую алюминиевую фольгу и пленку для упаковки пищевых продуктов.

Как и излишняя чуткость насторожки, так и низкая чувствительность приводят к снижению уловистости капкана. Капканы, обладающие излишней чуткостью насторожки, расстораживаются при установке и маскировке мышевидными грызунами, дождем и т.п.

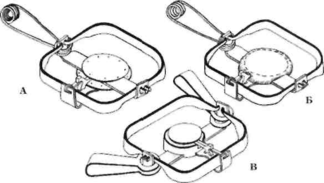

Рис. 5. Улучшенная система насторожки капканов:

А - двухтарелочный капкан; В - двухтарелочный капкан, обшитый полотном; В - капкан с тарелочкой, помещенной в обойму

Большего расстораживающего усилия требуют насторожки бесстрожковых капканов (рис. 6). Кроме того, у этих капканов насторожка (во взведенном положении) находится очень высоко, поэтому зверя часто захватывает дугами за пальцы или он просто успевает отдернуть конечность. Эти недостатки снижают уло-вистость капканов подобной конструкции.

Стпороэйвк. В капканах с крестовинами применяются сторожки, изготовленные из полосы железа. Перед эксплуатацией капканов необходимо подогнать длину сторожка к на-сторожке так, чтобы тарелочка капкана в настороженном положении находилась в параллельной плоскости со станиной капкана, для чего сторожок обычно несколько укорачивают или изгибают. Край сторожка, цепляющийся за насторожку, должен быть ровным и без заусенцев.

Крепление сторожка к крестовине должно быть свободным, чтобы сторожок врашался без всякого усилия. Необходимо иметь несколько запасных сторожков, так как эта деталь теряется при эксплуатации капкана.

Рис.6. Бессторожковые капканы

Промышленностью выпускались также капканы мелких номеров с перекидной дужкой-сторожком (рис. 7). Подготовка этих капканов к работе заключается в подгонке длины зуба насторожки. Излишне длинный зуб можно сточить напильником.

Рис 7. Капкан с перекидной дужкой-сторожком

Кольцо вертлуга, вертлуг, поводок. Вертлуг - это деталь капкана, препятствующая отмолам. Зверь, попавший в капкан, должен иметь возможность перемещения. Вероятность ухода зверя из жестко закрепленного на земле капкана очень высока. Вертлуг позволяет зверю свободно перемещаться с капканом, не выкручивая лапы и поводка- Только на капканах, используемых на промысле мелких животных (крот, суслик, белка и т.п.), допускается крепление вертлуга к станине капкана. Крепление вертлуга к станине больших номеров капкана (начиная с № 2) без ее дополнительного усиления приводит к разгибу станины и выскакиванию дуг из крепежных отверстий. В этом случае вертлуг крепится на кольце, надетом на одну из пружин капкана (см. рис.1).

Кольцо вертлуга должно быть прочным, свободно перемещаться по всей длине пружины и не мешать вращению вертлуга. Т-образные вертлуги заводского производства не обеспечивают свободного вращения капкана, часто разгибаются и подлежат замене. Охотники используют для изготовления надежного вертлуга гвоздь, продевая его через отверстие вертлужного кольца или станины так, чтобы шляпка упиралась в отверстие, а свободный конец загибают в кольцо. К этому кольцу жестко прикрепляется поводок капкана.

В качестве поводка используют цепи или стальные тросики. Поводок должен обладать достаточной прочностью и не должен путаться, для чего цепи собирают из крупных звеньев, а троса выбирают достаточно жесткие. Длина цепи или троса сильно варьирует в зависимости от способа постановки капкана. При установке капкана на земле длина поводка равна 60-80 см. Поводки большей длины путаются, обкручиваются вокруг деревьев или кустов, и зверь приобретает возможность для рывка. При более коротких поводках потаск (груз, привязанный к свободному концу поводка) демаскирует поставленный капкан. При установке капкана на жерди поводок имеет длину 20~40 см, так как зверь, попавший в капкан, не должен доставать до земли. При установке капкана на бобра используются поводки до 3 м; такая длина позволяет зверю уйти с капканом на глубину.

Свободный конец поводка снабжен петлей. В зависимости от способа постановки к петле привязывают потаск в виде якоря, колец, чурбака или ветки (рис. 8). В степи лучшим потаском будет двусторонний якорь, по размерам не превышающий ширины настороженного капкана. При

Рис. 8. Различные виды потасков:

А - якорь; Б - кольца; В - чурбак; Г - ветка

установке якорь укладывают под капкан. При отловах волка, лисы, песца некоторые охотники используют в качестве потаска кольца. Диаметр колец около 20 см. Перемещаясь с капканом, зверь неизбежно наступает то в одно, то в другое кольцо, что путает и тормозит его. Кольца применяются как в степной, тундровой, так и в лесной зоне. Потаск-бревно или ветка характерны для лесной зоны. Следует иметь в виду, что назначение потаска - не задерживать зверя на месте, а лишь затруднять его передвижение и облегчать охотнику поиск зверя по следу, оставляемому потаском. Крепление капкана наглухо допускается лишь в том случае, когда обнаружить его невозможно: наприуходит по прочному насту, во время сильного снегопада, в воде и тл.

Рамочный капкан. Разновидность капкана с наружными пружинами. Дуговые капканы на раме изготавливают как кустарным, так и промышленным способом и применяют для охоты на лисицу, песца, волка, росомаху (рис. 9). Ранее, кустарно изготовленные капканы, использовали для добычи медведя и тигра. Крепление дуг в рамочных капканах, как правило, производится на заклепках, оно более надежно и не зависит от деформации рамы капкана.

У рамочных капканов, по сравнению с тарелочными, иная система на-сторожки. К раме приваривается скоба, на которой подвижно укрепля ются сторожок и насторожка.

Рис. 9. Рамочный капкан

1 - рама; 2 - дуга; 3 - сторожок; 4 - на-

Через отверстие, просверленное на противоположной стороне рамы, подвязываются струны (симки) из веревки или толстой лески с таким расчетом, чтобы они были в натянутом состоянии при настороженном капкане. При маскировке капкана, оснащенного струнами, их накрывают салфеткой или материей и лишь затем маскировочным материалом.

В некоторых случаях вместо веревочных струн рама капкана целиком обшивается материей, а за одну или несколько струн полотно крепят к насторожке. В настороженном состоянии материя поднимается куполом. Расстораживаюшая поверхность в таких капканах значительно выше, чем у капканов с тарелочной насторожкой. Чтобы повысить чувствительность насторожки* капкан устанавливают на неглубокую ямку.

Некоторые охотники предпочитают пользоваться насторожкой и сторожком, изготовленными из кости или дерева (рис. 10), так как металлические детали смерзаются и капкан расстора-живается при большом усилии.

Рис- 10. Детали кустарного спускового механизма рамочного капкана: 1 - рама: 2 - дуга; 3 - сторожок; 4 - насторожка

Основные размеры и технические характеристики кустарных рамочных капканов приведены в табл. 2.

Таблица 2. Основные размеры и технические характеристики кустарных рамочных капканов (по Герасимову, 1990)

'Примечание. В настоящее время применение капканов-гигантов запрещено законом!
