Широкий диапазон технологий применения дискозубовой конической бороны обуславливается тем, что батареям режущих дисков лущильника, образующих вид усечённого конуса и имеющих рыхлящие радиальные зубья, присущи:
режим фрезерного (приводного) рабочего органа;
самоочищаемость;
смещение гребней (выравнивание до 94%) перемешивание органических и минеральных удобрений с почвой;
заглубляемость (отсутствие всплывания) при скоростях до 20 км/ч (у цилиндрических этот показатель не превышает 10 км/ч);
возможность регулирования степени воздействия на почву, стерню, дернину.
Новый принцип работы ротационной бороны конического типа – образование в почве взрыхленных аэрирующих щелей размерами 10/3/5 см, расположенных в шахматном порядке, наибольший эффект даёт при бороновании многолетних трав перед поливом: повышенное рыхление способствует усиленному развитию корневой системы; щели обеспечивают доступ воздуха к ней и поливной воды с растворёнными минеральными удобрениями; разрушаются кротовины и экскременты. В результате повышается урожайность на каждом укосе до 20…50% против 10…20% при бороновании с БИГ-3 и 5…10% при использовании бороны «Зигзаг». Рабочая скорость – 8…18 км/ч.
В таблицах 6 и 7 предоставлены результаты лабораторно – полевых опытов аэрационной обработки многолетних трав различными орудиями.
Одно из важнейших положительных свойств технологии боронования трав конической дискозубовой бороной – предотвращение смыва удобрений поливной водой в водоёмы, что способствует охране окружающей среды и снижению расхода самой поливной воды.
Используя кинематику конической бороны, в институте разработали орудие для комбинированного снегозадержания и картофелекопатель для сложных почвенно-климатических условий.
Таблица 6.
Влияние различных сельхозорудий на микрорельеф дернины многолетних трав при аэрационной обработке
| Вариант | Количество ямочек на 1 м², шт. | Размер ямочек, см | |||||||||
| ширина | длина | глубина | |||||||||
| бобовые злаки | люцерна | бобовые злаки | люцерна | бобовые злаки | люцерна | бобовые злаки | люцерна | ||||
| ПБЛ-10 | 16,7 | 18,3 | 3 | 3,25 | 6,75 | 9,75 | 4,75 | 5,25 | |||
| БИГ-3 | 10,5 | 17,0 | 3,5 | 2,87 | 5 | 5,25 | 2,5 | 2,12 | |||
Таблица 7.
Урожайность зелёной массы многолетних трав в сравниваемых вариантах боронования
| Вариант | Бобово-злаковые | Люцерна | |||||
| Без навоза | С навозом 100 т/га | С навозом 200 т/га | Без навоза | С навозом 100 т/га | С навозом 200 т/га | ||
| Первый укос | |||||||
| БЗТС-1 | 72,9 | 77,5 | 105,0 | 52,5 | 78,3 | 99,9 | |
| БИГ-3 | 76,3 | 93,3 | 109,1 | 60,4 | 89,8 | 97,9 | |
| ПБЛ-10 | 92,8 | 105,0 | 125,0 | 73,3 | 106,0 | 104,1 | |
| Контроль | 69,2 | 71,1 | 107,5 | 54,5 | 74,2 | 93,1 | |
| Второй укос | |||||||
| БЗТС-1 | 22,7 | 43,7 | --- | 60,0 | 74,1 | --- | |
| БИГ-3 | 29,2 | 61,2 | --- | 71,2 | 81,2 | --- | |
| ПБЛ-10 | 35,8 | 87,5 | --- | 87,5 | 89,6 | --- | |
| Контроль | 21,6 | 37,5 | --- | 61,2 | 73,3 | --- | |
Орудие комбинированного снегозадержания рекомендуется применять на посевах при незначительной исходной толщине снежного покрова. Для этого используют диски с двухсторонней конической поверхностью. Работа заключается в следующем (рис. 1).
Каждый диск (а) с двусторонней конической поверхностью 1, пройдя по снежному покрову hс.п. малой толщины (б), образует в нём чётко выраженные канавки шириной Вк, равной ширине диска Вд. Снег, выдавливаемый с двух сторон коническими поверхностями дисков, образует барьеры 2 (в) высотой Hб, в 1,5…2,0 раза превышающей первональную толщину hс.п.. Лёгкая поземка за 1-2 суток даже при отсутствии осадков полностью заполняет канавки Нс.п. (г) снегом большей плотности, чем в самих барьерах. По этому в канавках сдерживается выдувание снега зимой, а весной он быстро тает, пропитываясь талыми водами. Более рыхлые барьеры 2 длительное время обеспечивают доступ воздуха к растениям на всей площади посевов.
Такое снегозадерживание можно проводить несколько раз
рис. 1 до образования снежного покрова толщиной до 20 см, а в дальнейшем целесообразно принять обычные снегопахи.
Во избежание эрозионных процессов и гибели растений не допустимо:
проводить снегозадержание в сухую и слишком ветреную погоду, а также при мокром снеге, так как в первом случае ускорится эрозия снега, а во втором из-за уплотнения снега озимые вымерзнут;
выполнять снегозадержание вдоль склонов;
агрегатировать орудие с гусеничным трактором.
Конструктивное решение нового способа снегозадержания на посевах – применение катков от сеялок СЗП-3,6 или СЗС-2,1 со сцепками либо рамой от дисковых лущильников.
Широкое применение такого способа снегозадержания позволит уменьшить площади пересева озимых из-за вымерзания, успешнее бороться с водной эрозией на склонах.
Картофелекопатель для сложных почвенно-климатических условий с устройством для очистки корнеклубнеплодов позволяет произвести выкапывание клубней на тяжелосуглинистых переувлажнённых почвах, когда серийные комбайны и копатели оказываются неработоспособными, а работа возможна только вручную.
Рабочая технология картофелекопателя (рис. 2) при новой компоновке следующая.
Масса «почва + клубни», выкопанная лемехом 1 и сходящая с подъёмного элеватора 2, принимается пальцами рассеивающего 4 и затем собирающего 3 конических сепараторов, установленных вместо серийного каскадного элеватора и встряхивателя, и вследствие их различной окружной скорости разбивается на составные части, смещаясь под углом на каскадном коническом сепараторе. В этом процессе клубни из-за двукратного поворота в движении полностью очищаются от налипшей глинистой
рис. 2 почвы. До применения картофелекопателя ботва должна быть убрана. Рабочая скорость агрегата с трактором МТЗ-50 (80) 6…8 км/ч.
Организация внедрения в производство
Новые технические средства для поверхностной обработки почвы можно изготовить непосредственно в мастерских колхозов и совхозов или же в условиях районных отделений Сельхозтехники, соблюдая следующие схемы компоновки и размеры.

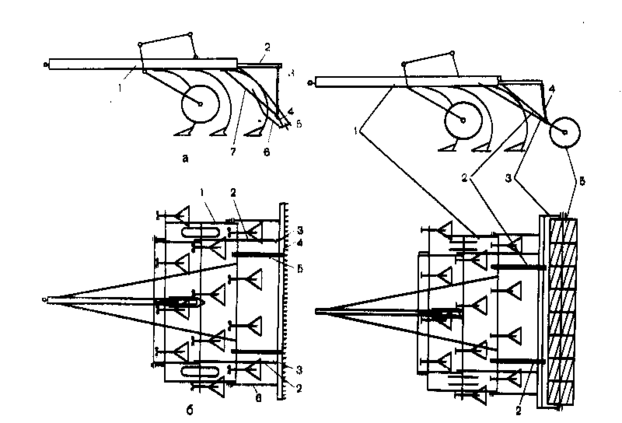

Комбинированная почвообрабатывающая машина составляется из серийного культиватора КПС-4, фронтальной бороны-выравнивателя, роторной винтовой прутковой подрессоренной бороны-катка. Фронтальная борона изготавливается из уголка 75×75 мм с зубьями от тяжелой бороны «Зигзаг» длиной выхода 100 мм, шагом 110мм и устанавливается на расстоянии не менее 450 мм от стоек рыхлителей второго ряда. Чтобы исключить забивание, угол наклона зубьев определён 45° назад, а высота подвешивания всей фронтальной бороны выбирается такой, чтобы исключить сгруженные почвы и обеспечить боронование только на 4…5 см. Фронтальная борона снабжается тремя тягами: в центре и по краям. Параметры ротора: диаметр – 220 мм, длина – 2100 мм, число прутков – 8 – 10, диаметр прутка – 12 мм (или шестигранник, лучше – четырёхгранник), шаг винтового захода – 4 м, число дисковых опор – 5, прутки приварены в пазах дисков. Установочные размеры ротора представлены на рисунке 3 (для составления широкозахватывающего агрегата из нескольких таких культиваторов).

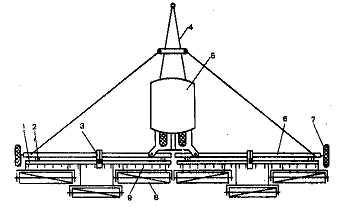

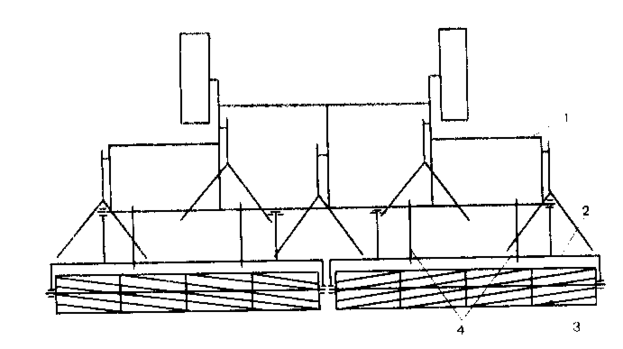

Используя эти выравнивающие-бороновально-прикатывающие технические средства поверхностной обработки почвы, составляют комбинированные агрегаты и с другими серийными орудиями (рис. 4 – 12), применяемыми в цикле полевых работ.
рис. 3
рис. 3
рис. 4 рис. 5
рис. 6
рис. 7
рис. 8
