Если в хозяйствах отсутствуют машины ЗСА-40.САЗ-3502 или КСА-3 и расстояние транспортировки превышает 5 км, применяют перевалочную схему работы (рис. 2).

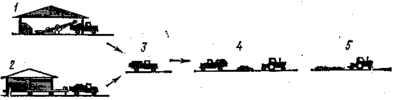

Рис. 2. Внесение минеральных удобрений по перевалочной схеме:
1,2 — погрузка удобрений в автомашину; 3 — транспортировка удобрений на поле; 4 — разгрузка удобрений и засыпка их в туковые сеялки; 5 — рассев удобрений на поле.
Подготовка полей
Подготовка полей зависит от используемых агрегатов, предполагаемых способов их движения и схемы организации работы.
При работе на поле нескольких агрегатов его разбивают на отдельные участки с учетом сменной выработки машин. На поле отмечают поворотные полосы, линию первого прохода агрегата и места заправки сеялок или разбрасывателей (при перевалочной схеме работы).
Основным способом движения агрегатов на внесении минеральных удобрений является челночный.
Ширина поворотных полос для челночного способа движения зависит от состава агрегата и приведена в таблице 4.
Таблица 4 Ширина поворотных полос для работы агрегатов на внесении минеральных удобрении
| Cocтав агрегата | Коли-чество сель-хозма-шин в агрегате | Ширина поворотной полосы при челночном способе движения | |||||
| марка трактора | марка сцепки | марка сельхозмашины | м | количество проходов | |||
| ДТ-75, Т-74 «Беларусь», Т-40А «Беларусь», Т- 40А «Беларусь», Т-40А ДТ-25А | СП-15 С-11У С-11У (средняя секция) | РТТ-4,2 РТТ-4,2 РТТ-4,2 РУМ-3, 1-РМГ-4 КСА-3 НРУ-0,5 | 4 3 2 1 1 1 | 50 38 25 1 6 12 6 | 3 3 3 2 2 1 | ||
В случаях, когда повороты агрегата можно делать за пределами поля, поворотные полосы не отбивают.
На полях с малой длиной гона (до 250 м), а также при работе с широкозахватными агрегатами (3—5-сеялочными) применяется способ движения с перекрытием. Такой способ работы наиболее целесообразен, когда отсутствует возможность выезда за пределы поля, так как в этом случае ширина поворотной полосы сокращается примерно на Vs по сравнению с челночным способом.
При движении агрегатов способом с перекрытием поле разбивают на отдельные загоны. Ширина загона зависит от состава агрегата и может быть определена по таблице 5.
При перевалочной схеме работы определяют расположение мест заправки агрегатов вдоль поворотной полосы.
Расстояние между пунктами заправки определяют по
формуле:
где
Lp — запас рабочего хода агрегата, м;
L — длина тона, м;
Вр — ширина захвата агрегата, м;
т — количество рабочих проходов агрегата между очередными заправками. Значение т. следует принимать целым числом.
Таблица 5 Ширина загонов и поворотных полос при способе движения с перекрытием
| Соcтав агрегата | Количество сеялок в агрегате | Ширина загона, м | Ширина поворотной полосы, м | ||
| марка трактора | марка сцепки | марка сеялки | |||
| Т-74, ДТ-75, ДТ-54А «Беларусь», Т-40 | СП-16 СП-15 С-11У | РТТ-4,2 РТТ-4,2 РТТ-4,2 | 5 4 3 | 176 136 101 | 42 34 25 |
Количество удобрений, которое должно быть завезено на каждый пункт, подсчитывают по формуле:
Н — норма внесения удобрений, кг/га.
Работа агрегатов на загоне
Регулировка агрегатов на загоне.
Перед началом работы на загоне машины устанавливают на норму внесения удобрений и при первых проходах агрегата проводят проверку правильности установки.
У сеялки РТТ-4,2 и разбрасывателя НРУ-0,5 переставляют блоки шестерен редуктора и устанавливают их на передаточное число в соответствии с заводским руководством.
Прицепы-разбрасыватели и КСА-3 регулируют на норму высева и равномерность разбрасывания удобрений.
Регулировка прицепа-разбрасывателя РУМ-3 на норму высева осуществляется изменением скорости движения транспортера и положения дозирующей заслонки. Для этого по таблице 16 приложения определяют значение радиуса кривошипа (подача транспортера) и положение дозирующей заслонки.
Требуемую величину радиуса кривошипа устанавливают вращением винта ползуна кулисы, а величину открытия дозирующей заслонки — перемещением рычага по отверстиям сектора.
Равномерность распределения удобрений по ширине разбрасывания устанавливают перемещением, тукоделителя по направляющим. Чтобы увеличить количество удобрений в средней части, тукоделитель перемещают вперед; чтобы увеличить количество удобрений по краям полосы, тукоделитель отодвигают назад. Если таким путем не удается достичь равномерного разбрасывания, следует повернуть внутренние стенки 3 по пазам 4 тукоделителя к центрам разбрасывающих дисков для увеличения количества удобрений по краям полосы и от центра — для увеличения их количества в средней части.
У разбрасывателей 1-РМГ-4 и КСА-3 норма внесения удобрений регулируется величиной щели дозирующего устройства.
Для получения равномерности рассева удобрений регулируют положение туконаправителей относительно центра разбрасывающих дисков, как было описано ранее.
Порядок работы агрегатов на загоне.
Работа агрегатов на загоне производится в соответствии с принятым способом движения.
Агрегат нужно вести прямолинейно с перекрытием предыдущего прохода и сохранением постоянного интервала между смежными проходами.
Скорость движения агрегатов с РУМ-3 и НРУ-0,5 должна быть постоянной и соответствовать той, при которой проводилась регулировка на норму высева. Маневрирование скоростями приводит к нарушению нормы внесения удобрений. Вал отбора мощности трактора на концах гона выключают и повороты выполняют вхолостую.
В процессе работы с разбрасывателями КСА-3 и 1-РМГ-4 следует стремиться к сохранению средних оборотов двигателя и достижению максимально возможной скорости движения. Транспортер включают в работу только при движении агрегата (автомобиля) вперед. В зависимости от длины гона и величины запаса рабочего хода агрегатов между заправками (Lp) возможны несколько вариантов работы агрегатов челночным способом. Когда длина гона небольшая, движение агрегатов осуществляется согласно схеме на рисунке 3. Если длина поля примерно равна запасу рабочего хода агрегата, его движение осуществляется по схеме, показанной на рисунке 4.
При способе работы «с перекрытием» агрегаты движутся согласно схеме, показанной на рисунке 5.
Рис. 3. Схема движения агрегата челночным способом на внесении минеральных удобрений (длина гона меньше запаса рабочего хода).
Рис. 4. Схема движения агрегата на внесении минеральных удобрений при длине гона, примерно равной запасу рабочего хода.
Рис. 5. Схема движения агрегата перекрытием на внесении минеральных удобрений.
Рис. 6. Схема движения агрегата на больших полях неправильной конфигурации при внесении минеральных удобрений.
На больших полях неправильной конфигурации возможны сочетания нескольких способов движения в зависимости от разбивки поля (рис. 6). Для высокопроизводительной работы агрегатов на внесении удобрений большое значение имеет правильная организация их загрузки. Для согласования работы заправщика и разбрасывателя (сеялки) следует учитывать время разбрасывания удобрений агрегатом.
Ориентировочно (без учета времени на повороты) время разбрасывания можно определить по формуле:
где g — грузоподъемность разбрасывателей (сеялок), кг;
Н — норма внесения, кг/га;
Вр — ширина захвата агрегата, м;
vр — рабочая скорость движения агрегата, км/ч.
По окончании рассева минеральных удобрений на основном поле обрабатывают поворотные полосы.
