На рисунке 2 приведены значения плотности воздуха в зависимости от высоты над уровнем моря.

Представляют практический интерес для проектирования аппаратуры средние значения относительной и абсолютной влажности в атмосфере в зависимости от высоты над уровнем моря. Эти зависимости приведены на рисунке 3.

Тропосферу от стратосферы отделяет переходная область протяженностью 1 — 3 км, называемая тропопаузой. Ее высота над земной поверхностью зависит от географической широты места .

У экватора температур а в тропопаузе на высоте 16—18 км равна примерно 70—80°С; у полюсов высота тропопаузы равна 3—6 км и температура в ней значительно выше.

Над тропопаузой начинается стратосфера. В отличие от тропосферы, где температура в основном регулируется турбулентным перемешиванием воздуха в стратосфере регулятором температурного режима является лучевой теплообмен. Стратосфера простирается до высоты 60-70 км.

Самые верхние слои атмосферы, расположенные за стратосферой, называются ионосферой. Молекулы воздуха этих слоев сильно ионизированы.

Нижний слой ионосферы, лежащий на высоте 70-90 км (слой Д), образован ионизацией излучением хромосферы, а расположенный на высоте 90-100 км (слой Д) - рентгеновским излучением короны Солнца.

Зависимость температуры от высоты в верхних слоях атмосферы, если взять некоторые средние значения, вырисовывается в следующем виде: начиная с высоты 11 км, температура остается постоянной примерно до 20 км и равной -56⁰С. Затем на высотах 20—50 км наблюдается повышение температуры за счет интенсивного поглощения ультрафиолетового солнечного излучения слоем озона, распо­ложенного на этих высотах.

На высоте около 50 км температура атмосферы достигает примерно +70° С. Далее начинается новое понижение температуры. На высоте 80-100 км температура падает примерно до -60° С и затем неуклонно повышается, переходя в область положительных значений.

Это повышение температуры связано с бомбардировкой земной атмосферы космическими частицами и с солнечной радиацией.

Невесомость — как фактор космического пространства имеет место при свободном орбитальном полете. По воздействию на ЭС невесомость оказывает влияние на тепловой режим изделий через изменение гидродинамики теплоносителей, процессов кипения и конденсации хладагентов.

Поэтому фактор невесомости обычно учитывается только для ЭС, размещаемых в герметизированных отсеках космических аппаратов.

Основным источником лучистых тепловых потоков в космическом пространстве служит Солнце.

Энергия в спектре излучения распределяется следующим образом:

• 9% -ультрафиолетовое излучение;

• 46% -видимое излучение;

• 45% -инфракрасное, остальное - рентгеновское и корпускулярное
  излучение.

В свою очередь, поверхность земли посылает на поверхность КА длинноволновое излечение, т.е. тепловой поток, составляющий на низких орбитах до 40% плотности потока прямого солнечного излучения.

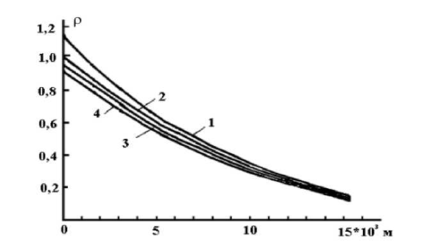

Рисунок 2 - Стандартная плотность воздуха:

1 — субтропическая зима; 2 — международная стандартная атмосфера;

3—умеренное лето; 4 — тропическое лето.

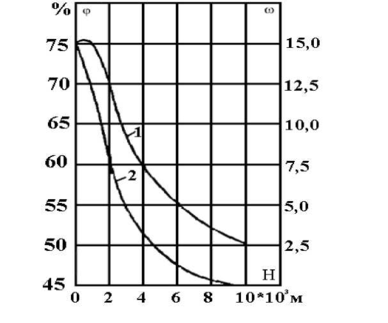

Рисунок 3 — Зависимость относительной (1) и абсолютной (2) влажности воздуха от высоты над уровнем моря:

φ - относительная влажность; ω- количество водяных паров, г на 1 м

воздуха.

ЛИТЕРАТУРА

1. Грицай С.П., Гурский М.С., Яруничева Е.В. Программа, методические указания и контрольные задания по курсу “Методы и средства испытаний РЭС (ЭВС)”. Мн.: БГУИР, 2003

2. Гурский М.С. Лабораторный практикум по курсу “Испытания, контроль и сертификация радиоэлектронных средств”. Часть-1 Мн. БГУИР, 2000.

3. Гурский М.С. Лабораторный практикум по курсу “Испытания, контроль и сертификация радиоэлектронных средств”. Часть-2 Мн. БГУИР, 2002.
