Для доступа к БД в C++Builder необходим источник данных, описанный компонентом Data Source. Однако, этот компонент не указывает данные на прямую, он ссылается либо на таблицу, либо на результат запроса, либо на хранимую процедуру. Соответственно в форме необходимо иметь компоненты Table, Query или StoredProc.[6]

Если в форме размещен компонент Table или Query, то для связи с ним можно использовать свойство DataSet компонента DataSource. Для данного свойства Object Inspector перечисляет доступные наборы данных текущей формы или других форм. Наиболее простой способ доступа к данным в C++Builder заключается в использование компонента Table. Объект Table просто ссылается на таблицу БД. При этом необходимо указать имя БД в его свойстве Database Name. Можно ввести само имя, псевдоним или путь к каталогу с файлами таблицы Object Inspector перечисляет допустимые имена, которые зависят от псевдонимов, установленных в DBF. Необходимо также имя файла, содержащего таблицу, в составе Table Name. Object Inspector перечисляет таблицы текущей БД (или каталога).

Работа с набором данных (таблица или запрос) может выполняться при разных состояниях, определяемых свойством State, которое может принимать несколько различных значений:

• dsBrowse обеспечивает обычный просмотр, используемый для поиска данных и предварительного просмотра записей;

• dsEdit используется для режима редактирования. Вход в это состояние происходит при вызове метода Еdit или свойства AvtoEdit компонента DataSource;

• dsInsert применяется, если в набор данных нужно добавить новую запись. Это происходит при вызове метода Insert, перемещение к последней строке компонента DB Navigator;

• dsInactive является состоянием закрытого набора данных;

• SetKey указывает на поиск в наборе данных. Это состояние имеет место между вызовом метода SetKey;

• dsCals Fieds является состоянием набора данных во времени вычисления поля (вызов обработки события On Cals Fields).

В большинстве случаев переходы между этими состояниями выполняются автоматически, однако следует иметь ввиду, что существует много событий, относящихся к переходам между состояниями.

Отображение данных в среде C++Builder осуществляется с помощью компонентов, которые похожи на обычные управляющие элементы Windows, но знают, как обращаться с данными. Все эти компоненты находятся на странице Data Controls палитры Delphi Components:

• DBGrid представляют собой сетку, способную отразить таблицу как одно целое. Он обеспечивает прокрутку и навигацию, а также редактирование содержимого сетки.

• DB Navigator представляет собой набор кнопок, и используется для навигации и выполнения действий над БД.

• DBLabel используется для отображения содержимого поля, которое нельзя модифицировать.

• DBEdit позволяет редактировать поле (изменять текущие значения).

• DBMemo используется для просмотра и модификации большого текстового поля, которое будет сохранено в памяти, или на BLOB (Binak Legre Object – большой двойной объект).

• DBImage используется для показа картинки, хранимой в поле BLOB.

• DBListBox и DBComboBox используется для выбора единственного значения из указанного множества.

• DBCheckBox используется для показа и переключения параметра, соответствующего выполнению некоторой функции.

• DBCtrlGrid представляет собой сетку для нескольких записей и может владеть набором других компонентов обработки данных. Такие компоненты дублируются для каждой записи набора данных.

Все указанные компоненты связываются с источником данных с помощью соответствующего свойства Data Source. Многие из них ссылаются на определенное поле данных источника с помощью свойства DataFiled. Допустимые значения этого свойства представляются в виде выпадающего комбинированного списка. Другие свойства компонентов страницы DataControls подобны свойствам соответствующих стандартных управляющих элементов.

Языком программирования в среде C++Builder является С++.

Структура программы, использующая объектное программирование, существенно отличается от традиционной структуры программ с жестким, заранее заданным алгоритмом. Здесь программа выглядит как совокупность, в некотором смысле, самостоятельных, обособленных блоков, выполняющих те или иные операции, а связь между ними определяется результатами предыдущих этапов и взаимодействием программы через внешние устройства с пользователем. После выполнения очередного блока программа приостанавливается и дожидается сообщения от оператора, которое через ОС Windows 2000 передаётся программе.

Структурно программа формируется из модулей, выполняющих отдельные операции, входящие в состав функционального набора АРМ.

3.3 ОРГАНИЗАЦИЯ ИНФОРМАЦИОННОЙ БАЗЫ

Информационное обеспечение системы «ОБМЕННЫЙ ПУНКТ» предусматривает организацию его информационной базы, регламентирует информационные связи и предопределяет состав и содержание всей системы информационного отображения.

Применительно к системы «ОБМЕННЫЙ ПУНКТ», входящего в состав автоматизированной банковской системы, первоочередной задачей при его разработке является организация внутримашинной информационной базы (ВИБ), которая представляет собой совокупность специальным образом организованных на машинных носителях массивов (файлов), баз данных и их информационных связей.

Спецификой деятельности обменного пункта является жесткая регламентация его деятельности инструкциями о порядке организации работы обменного пункта на территории РФ совершения учета валюто- обменных операций уполномоченными банками. Этими инструкциями устанавливается перечень и форма входных и выходных документов.

Входными документами при проведение валюто‑ обменных операций являются:

• распоряжение на установку курсов покупки / продажи валют в обменном пункте;

• справки на получение аванса денежных средств и документации по процедурам совершения операций и др.

Состав выходных документов следующий:

• Реестры покупки/продажи валюты.

• Справка об остатках на конец рабочего дня.

• Инструкцией разрешаются некоторые изменения формы и содержания документов.

Имея уже установленное представление входной и выходной информации, главной задачей при разработке внутримашинной информационной базы является создание структуры БД, обеспечивающей:

• простоту и удобство работы;

• соответствующие условия доступа к базам с учетом санкционированного доступа к данным;

• достаточную производительность для работы в режиме реального времени.

3.4 АППАРАТНОЕ ОБЕСПЕЧЕНИЕ СИСТЕМЫ «ОБМЕННЫЙ ПУНКТ»

Современные автоматизированные банковские системы имеют состав аппаратных средств, в которую входят:

• средства вычислительной техники;

• средства телекоммуникации и связи;

• оборудование ЛВС;

• оборудование, автоматизирующее различные банковские услуги: автоматы – кассиры, терминалы торговой системы, пластиковые карты;

• средства, автоматизирующие работу с денежной наличностью.

Возможности создаваемых в рамках АБС автоматизированных рабочих мест различного уровня в значительной степени зависят от состава технических средств, их архитектуры и функциональных характеристик. Поэтому на стадии проектирования АРМ формируются требования к определенным параметрам технических средств хранения, обработки и выдачи информации, набору функциональных устройств, интерфейсам и т.д.

К особенностям АРМ «Кассир», которые должны учитываться при его техническом оснащении, относятся следующие факторы:

• работа в реальном времени;

• ежедневная настройка системы по ряду параметров;

• работа с документами строгой отчетности, в том числе распечатка в соответствующих местах нужных данных;

• работа с наличными денежными средствами;

• сравнительно небольшой объем обрабатываемой информации.

На основе вышеизложенного можно предложить следующий состав аппаратных средств:

• IBM совместимый персональный компьютер на базе микропроцессора Pentium с тактовой частотой 400‑ 630 Мгц;

• объем оперативной памяти 128 МБ;

• накопитель на жестком магнитном диске, емкостью не менее 10.0 Гб;

• лазерный принтер;

• блок бесперебойного питания;

• устройства приема / передачи данных на сервер на основе модема;

• детектор валют;

• счетчик купюр.

4 ТЕХНОЛОГИЯ РАБОТЫ СИСТЕМЫ «ОБМЕННЫЙ ПУНКТ»

В состав автоматизированной системы «ОБМЕННЫЙ ПУНКТ» входит 3 АРМа:

• АРМ «КАССИР».

• АРМ «БУХГАЛТЕР».

• АРМ «АДМИНИСТРАТОР».

Каждый АРМ выполняет строго определенные функции на каждом этапе построения отчетных результирующих документов.

4. 1 АРМ «КАССИР»

Обработка данных

АРМ Кассир представляет собой программный модуль с простым и понятным интерфейсом пользователя, который посредством взаимодействия с дополнительными модулями подготавливает и формирует данные для занесения в базу данных и вывода на печатающее устройство.

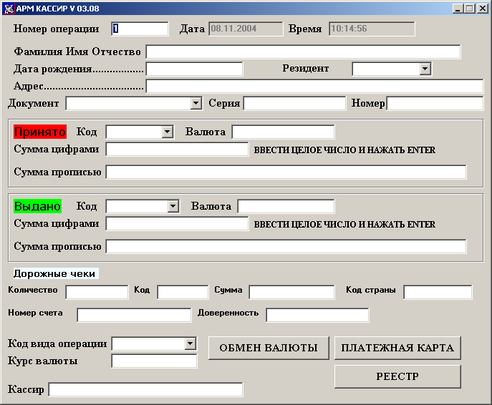

Вид главного окна программы представлен на рисунке 4.1

Рис. 4.1.

АРМ Кассир представляет собой программный модуль с простым и понятным интерфейсом пользователя, который посредством взаимодействия с дополнительными модулями подготавливает и формирует данные для занесения в базу данных и вывода на печатающее устройство.

Каждое поле на форме предназначено для занесения данных при совершении кассовой операции по обслуживанию клиента.

Перемещения по полям формы можно осуществлять тремя различными способами:

1. Нажатием клавиши TAB.

2. Нажатием клавиши ENTER.

3. При помощи мыши.

В поля РЕЗИДЕНТ, ДОКУМЕНТ, КОД ВАЛЮТЫ и КОД ВИДА ОПЕРАЦИИ встроены выпадающие списки, в которых данные можно выбирать при помощи мыши, либо стрелками на клавиатуре (в момент нахождения поля в фокусе).

При выборе кода валюты в поле КОД ВАЛЮТЫ в соседнем поле ВАЛЮТА появляется автоматически название выбранной валюты (рис 4.2).

Рис 4.2

Для указания сумм полученных от клиента или выданных на руки физическому лицу в поле СУММА ЦИФРАМИ необходимо ввести целое число ( int ) и нажать ENTER.

После этого к введенному целому числу добавится точка и два нуля , а введенное число автоматически преобразуется в тип float.

Одновременно с этим в поле СУММА ПРОПИСЬЮ появится указанная сумма, записанная прописью, но заглавными буквами с добавлением в конце точки и двух нулей (см рис 4.3).

Рис. 4.3

После заполнения всех полей согласно требований ЦентроБанка РФ необходимо нажать кнопку «ОБМЕН ВАЛЮТЫ» , если была произведена операция покупки или продажи валюты или кнопку «ПЛАТЕЖНАЯ КАРТА» , если проводилась выдача денежных средств по платежной карте («Золотая Корона», «MasterCard » и т.д.).

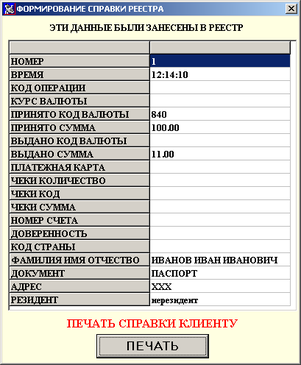

После нажатия одной из выбранных кнопок появляется окно с перечнем введенных данных и предложением выполнить печать справки клиенту (если это необходимо) (см рис 4.4).

.

Рис. 4.4

После выполнения процедуры печати, окно можно закрыть.

При закрытии данного окна, в поле НОМЕР ОПЕРАЦИИ главной формы, счетчик операций увеличится на единицу.

В поле ДАТА указывается текущая системная дата в формате дд.мм.гггг. автоматически.

В поле ВРЕМЯ указывается текущее системное время последней операции в формате чч.мм.сс. автоматически.

В момент нажатия кнопки «ОБМЕН ВАЛЮТЫ» или «ПЛАТЕЖНАЯ КАРТА» главный модуль программы производит запись данных в соответствующие поля таблиц (reestr.dbf, short.dbf ) . Для работы с базами данных используется Borland Database Engine (BDE), установленный предварительно в операционную систему WINDOWS. После успешной записи данных в файлы базы данных производится формирование отчетных документов. В данном случае используется файл шаблона 113_I.xls , который вызывается через OLE модуль на открытие функцией OleOpen() . После того, как данный файл-шаблон был успешно открыт, в него производится запись данных из полей ввода главной формы в фоновом режиме, т.е. без отображения вида структуры файла на экране монитора.
