Текст из файла (страница 2)

₁ – фасадне лицювання – 20 мм;

₂ – стіна – 300 мм;

₃ – товщина штукатурки – 12 мм.

Матеріал зовнішніх стін – бетон на домених шлаках – 1400 кг/м³;

Розчин для внутрішніх штукатурних робіт – цементно-шлаковий – 1400 кг/м³;

Матеріал фасадного лицювання – керамічна плитка – 1600 кг/м³.

Визначаємо термічний опір огородження по формулі

Визначаємо масивність конструкції по формулі

так, як D =5.76 лежить в межах від 4.01…7 то ця конструкція відноситься до 3 групи масивності – середня масивність.

Так як конструкція середньої масивності то ми приймаємо температури найхолоднішої триденки С

Визначаємо необхідний опір теплопередачі

Визначаємо загальний опір огороджувальної конструкції за формулою

Порівнюємо < - умова виконується.

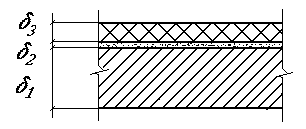

1. Теплотехнічний розрахунок горищного покриття

₁ – плита покриття;

₂ – пароізоляція;

₃ – утеплювач.

Утеплювач – плити мінераловатні жорсткі на бітумному зв’язуючому – 350 кг/м³.

Визначаємо опір теплопередачі

Визначаємо необхідний опір теплопередачі

Визначаємо необхідну товщину утеплювача за формулою

беремо дві плити товщиною 50 і 40 мм.

Переводимо отриману товщину утеплювача до стандартного значення

Визначаємо теплову інерцію конструкції за формулою .

Визначаємо загальну товщину

1. Література

1. СНиП 2.01.01-82 “Будівельна климатологія і геофізика” Москва – 1983 р.

2. СНиП 2.01.07-85 “Навантаження та вплив” Москва – 1985 р.

3. “Загальносоюзний каталог типових будівельних конструкцій і виробів” 3.01.П-1.89 2-3 том Москва – 1991 р.

1. “Загальносоюзний каталог типових будівельних конструкцій і виробів” 3.01.П-5.89 2-3 том Москва – 1991 р.

1. “Справочник по инженерно-строительному черчению” Русскевич Н.Л., Ткач Д.И, Ткач М.Н. 2-е издание Киев 1987 г.

1. “Указания по архитектурно-планировачным решениям и модульной координации элементом объемно-блочных зданий” Москва ЦНИИЭПЖилища Москва – 1970 г.

1. Буга П.Г. “Гражданские, промышленные и сельскохозяйственные здания” 2-е издание Москва – 1987 г.
