166184 (633700), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Другой способ увеличения растворимости фуллерена С₆₀ в воде, разработанный нами, заключается в переводе его в коллоидное состояние с использованием стабилизатора – додецилсульфата натрия. Отдельно готовили раствор фуллерена С₆₀ в толуоле концентрацией 1 мг/мл и раствор додецилсульфата натрия в смеси вода-ацетон (1:3). К раствору стабилизатора, при интенсивном перемешивании на магнитной мешалке, прикапывали толуольный раствор фуллерена С₆₀. Полученный гомогенный раствор желтого цвета перегоняли при атмосферном давлении и интенсивном перемешивании. Сначала отгоняется ацетон, а затем азеотропная смесь толуол-вода. В результате органические растворители полностью удаляются, и при дальнейшей перегонке отделяется вода с показателем преломления n = 1,3330. В процессе перегонки фуллерен С₆₀ диспергируется в воде и стабилизируется додецилсульфатом натрия. Таким способом были получены дисперсии с содержанием С₆₀ 0,01 – 0,50 г/л, цвет которых при увеличении концентрации меняется от желтоватого до темно-коричневого. Средний размер коллоидных частиц в водной среде, рассчитанный по методу спектра мутности, составляет 24 нм.

Стабилизирующее действие молекул додецилсульфата натрия проявляется в том, что они адсорбируются на поверхности фуллереновой сферы углеводородными радикалами, а их полярные группы образуют внешний слой, препятствующий коагуляции. В водном растворе происходит частичная диссоциация полярных групп, и строение коллоидной частицы фуллерена С₆₀ можно представить формулой:

{n[C₆₀]mC₁₂H₂₅SO₄^–(m – x)Na⁺}xNa⁺

Таким образом, получены водорастворимые производные фуллерена С₆₀, которые могут быть использованы в химии и химической технологии.

УДК 541.138

СТРУКТУРА И СВОЙСТВА НИКЕЛЕВЫХ СПЛАВОВ,

МОДИФИЦИРОВАННЫХ ОРГАНИЧЕСКИМИ ДОБАВКАМИ

О.В. Долгих, Н.В. Соцкая, Д.В. Крыльский, М.Ю. Хазель

Воронежский государственный университет

Сплавы никеля уже давно нашли широкое применение в промышленности благодаря целому ряду ценных физических, химических и магнитных свойств. В последнее время появились работы, посвященные использованию их в качестве электродных материалов, поскольку они химически стабильны и проявляют каталитические свойства в реакциях выделения водорода [1-4], кислорода [5], окисления различных органических соединений [6]. Кроме того, никель и его сплавы являются катализаторами реакции анодного окисления гипофосфит-иона, которая лимитирует процесс так называемого химического осаждения многих металлов, в том числе и самого никеля. Поэтому изучение факторов, влияющих на каталитическую активность никелевых сплавов, представляется актуальной задачей. Целью данного исследования являлось изучение влияния ряда серо- и азотсодержащих органических веществ, добавок в электролит никелирования, на каталитическую активность Ni,P-сплавов, сформированных в их присутствии, в реакции анодного окисления гипофосфит-иона.

Для исследования были выбраны соединения, представленные в таблице. Среди них структурные аналоги – тиомочевина (1) и гуанидин (2), их гетероциклические аналоги (добавки 3-8), соединения с –S–S– фрагментом (9-10) и тиоспирты (11-12).

Пленки Ni,P-сплавов переменного состава получали на рабочем Ni-электроде площадью 0.62 см² из электролита, содержащего (моль/л): NiCl₂6H₂O – 0,08; NaH₂PO₂H₂O – 0,24; NH₂CH₂COOH – 0,20; CH₃COONa3H₂O – 0,12 (pH 5,5). Катодное осаждение осуществляли в потенциодинамическом режиме с помощью потенциостата ПИ-50-1,1, поляризуя электрод от стационарного потенциала до –1,2 В (здесь и далее все потенциалы приведены относительно с.в.э.). Каталитическую активность полученных сплавов изучали, снимая анодные потенциодинамические кривые в 0,24 М растворе гипофосфита натрия. Состав Ni,P-сплавов устанавливали на основе данных рентгенофлюоресцентного анализа, проводимого на приборе VRA-30 (30 кВ, 30 мА, сенциляционный счетчик, кристалл-анализатор LiF (200), время экспозиции 30 с.). Информацию о структуре покрытий получали посредством рентгеноструктурного анализа на приборе ДРОН-3 (Cu K_α-излучение, 35 кВ, 20 мА).

Органические добавки

№ п/п	Название	Структурная формула	№ п/п	Название	Структурная формула
1	Тиомочевина		7	1-Метилурацил
2	Гуанидин		8	4-Амино-1,3-диметилурацил
3	4-Имидазолон-2-тион		9	Динатриевая соль 4,4'-дитиоди­бензолдисульфокислоты
4	2-Аминотиа­зо­лин		10	2,2'-Диаминоди­тиодибензол
5	4-Тиазолиди­нон-2-тион		11	2-((4амино-6-фениламино)-1,3,5 –триазин-2-ил) метилтио) этанол
6	Барбитуровая кислота		12	2-((4-толиламино-6-амино-1,3,5 –триазин-2-ил) метилтио) этанол

Использование органических добавок, представленных в таблице, при формировании Ni,P-покрытий позволяет получать сплавы различного состава. Установлено, что все рассмотренные вещества способствуют росту содержания фосфора в покрытии по сравнению с полученным в растворе без добавки. При этом азотсодержащие соединения [2, 6-8] повышают процент фосфора почти в три раза (от 6 до 15,6%), а серосодержащие вещества [1,3-5,9-12] хотя и в меньшей степени увеличивают данный параметр (до 9%), но способствуют включению в покрытие серы (до 4%). Увеличение содержания неметаллического компонента в сплаве азотсодержащими добавками может быть обусловлено как замедлением реакции восстановления никеля, так и облегчением выделения фосфора. Одной из возможных причин понижения процента фосфора серосодержащими соединениями может быть склонность металлов к их поглощению из различных сред [7]. При этом происходит замещение части фосфора в решетке сплава на атомы серы, что способствует уменьшению его содержания.

Скорость анодного окисления гипофосфит-иона на полученных NiP_x- и NiP_xS_y-сплавах зависит от природы гетероатома. Азотсодержащие соединения повышают скорость окисления Н₂РО₂^- на покрытии, сформированном в их присутствии. Добавки, содержащие серу, в определенной области концентраций несколько увеличивают данный параметр, а затем резко снижают. По эффективности влияния добавки можно расположить в следующий ряд (С_доб = 10^-6 моль/л):

6 > 7 > 8 > 2 > 3 > 1 > 4 > 5 > 9 >11 > 12 >10

Если сравнить данную последовательность с опубликованным в [8] рядом по адсорбционной способности этих добавок, можно заметить, что чем сильнее адсорбционные свойства добавки, тем менее каталитически активная поверхность формируется в ее присутствии.

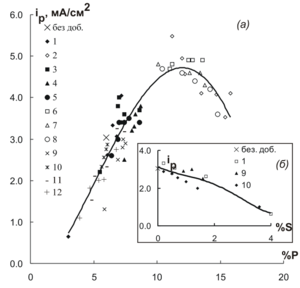

Рассмотрим, как каталитические свойства Ni,P-сплавов коррелируют с их составом. На рис.1, а представлена зависимость скорости окисления Н₂РО₂^- от содержания фосфора в покрытии. Видно, что в данном случае каталитическая активность поверхности вначале возрастает с ростом содержания фосфора до 10-12%, а затем наблюдается ее снижение. Каталитические свойства поверхности также зависят от включения в покрытие серы (рис. 1, б). В малых количествах сера способствует увеличению или незначительному уменьшению скорости исследуемого процесса, а повышение ее содержания в покрытии (более 3 %) приводит к отравлению каталитической поверхности.

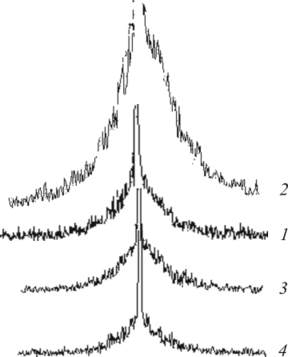

Согласно литературным данным [9], зависимость каталитических свойств сплава от содержания в нем серы объясняется тем, что по мере увеличения % S происходит существенное нарушение совершенства кристаллической решетки никеля, а при содержании серы больше 2.9% формируются высокодисперсные осадки с сильно разориентированными зернами. Об этом же свидетельствуют и дифрактограммы образцов Ni,P,S-сплавов, сформированных в присутствии добавки 9 (рис. 2, кр. 2).

Все это приводит к снижению каталитической активности поверхности. Повышение электрокаталитической активности никелевого электрода при включении малых количеств фосфора объясняется, по-видимому, изменением геометрической структуры поверхности: в присутствии органических добавок (как правило, азотсодержащих и серосодержащих при низких концентрациях) формируются осадки с меньшим размером зерна, сохраняющие более высокую степень кристалличности по сравнению с растворами без добавок (рис. 2, кр. 3, 4). Дальнейшее снижение скорости процесса при увеличении содержания фосфора больше 12% обусловлено аморфизацией покрытия.

Таким образом, применение органических добавок при формировании Ni,P-сплавов позволяет получать сплавы с заданными каталитическими свойствами, которые в основном определяются геометрическим фактором.

УДК 541.133.1

изучение возможности Применения материалов

«Поликон» в качестве межканального наполнителя для электродиализных установок

М.М. Кардаш, А.И. Шкабара, А.В. Павлов

Энгельсский технологический институт СГТУ

Промышленные сточные воды, отходы химических производств, продукты микробиологического синтеза – все они являются смесью веществ, содержащих слабые электролиты. Наиболее перспективными методами получения, разделения и очистки таких веществ являются мембранные методы и в частности электродиализ (ЭД). Электродиализ – это процесс разделения с использованием мембран, в которых ионы движутся сквозь ионоселективную мембрану под действием электрического тока. ЭД применяется при обессоливании воды, получении хлора, кислот и щелочей. С помощью ЭД производится очистка различных веществ от ионных примесей, ведется синтез с участием ионов, переносимых через ионообменные мембраны. При этом ЭД требует существенных затрат электроэнергии, поэтому возникает необходимость создания материалов с пониженным сопротивлением и хорошей пропускной способностью.

Характеристики

Список файлов изложения
