Расчетное количество станков 16А20Ф3:
СПР 16А20Ф3 =1 раб.м.;
Кз = 0,40
Расчетное количество станков 3М131:
СПР 3М131 =1 раб.м;
Кз = 0,68
Расчетное количество станков 5350А:
СПР 5350А =1 раб.м;
Кз = 0,75
Расчетное количество станков МШ238:
СПР МШ238 =1 раб.м;
Кз = 1,1
Расчетное количество станков МШ238:
СПР МШ238 =1 раб.м;
Кз = 1,1
Расчеты по формулам (5), (6) для каждого типа оборудования приводятся в форме таблицы 3.
Таблица 3 – Расчет потребного количества оборудования и его загрузки
| Операция | Оборудование | Тш-к, мин | Количество станков | Кз | |||||
| Ср | Спр | ||||||||
| 005 Фрезерно-центровальная | МР71М | 1,21 | 0,27 | 1 | 0,27 | ||||
| 010 Токарно-гидрокопировальная | 1М713М | 0,93 | 0,20 | 1 | 0,20 | ||||
| 015 Токарно-винторезная с ЧПУ | 16А20Ф3 | 1,81 | 0,40 | 1 | 0,40 | ||||
| 030 Шлифовальная | 3М131 | 1,538 | 0,68 | 1 | 0,68 | ||||
| 035 Шлифовальная | 3М131 | 1,538 | 0,68 | 1 | 0,68 | ||||
| 040 Шлицефрезерная | 5350А | 3,42 | 0,75 | 1 | 0,75 | ||||
| 045 Шлицешлифовальная | МШ238 | 2,31 | 0,50 | 1 | 0,50 | ||||
| 050 Сверлильная | 2Н118 | 5 | 1,1 | 1 | 1,1 | ||||
| Итого | 3,48 | 7 | КЗ.СР×=0,57 | ||||||
Средний коэффициент загрузки:
Кз.ср.× = ΣСр/ΣСпр (7)

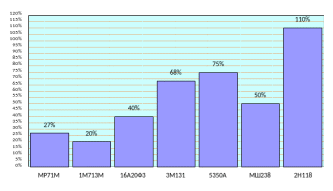

Рисунок 1 – График загрузки оборудовани
Так как загрузка оказалась ниже 85%, то необходимо догрузить оборудование. Расчеты по догрузке оборудования представлены по форме таблицы 4.
Таблица 4 - Догрузка оборудования и расчет количества станков и их загрузки с догрузкой (в курсовой работе данная таблица представляется в альбомном формате)
Наименование операции | Принятое количество станков по заданной программе | Располагаемые станко- часы | Трудоемкость программы с догрузкой /час/ | Трудоемкость по заданной программе /н/час/ | Количество станко – часов для догрузки | Расчетное количество станков с догрузкой | Принятое количество станков | Коэффициент загрузки оборудования |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Спр | Fд×Спр | (3)×0,95 | | (4)-(5) | (4)/Фд | Округляем | (7)/(8) | |
| 005 Фрезерно-центровальная | 1 | 3788,82 | 3599,4 | 1008,3 | 2591 | 0,95 | 1 | 0,95 |
| 010 Токарно-гидрокопировальная | 1 | 3788,82 | 3599,4 | 775 | 2824 | 0,95 | 1 | 0,95 |
| 015 Токарно-винторезная с ЧПУ | 1 | 3788,82 | 3599,4 | 1508 | 2091 | 0,95 | 1 | 0,95 |
| 030 Шлифовальная | 1 | 3788,82 | 3599,4 | 1282 | 2317 | 0,95 | 1 | 0,95 |
| 035 Шлифовальная | 1 | 3788,82 | 3599,4 | 1282 | 2317 | 0,95 | 1 | 0,95 |
| 040 Шлицефрезерная | 1 | 3788,82 | 3599,4 | 2850 | 750 | 0,95 | 1 | 0,95 |
| 045 Шлицешлифовальная | 1 | 3788,82 | 3599,4 | 1925 | 1674 | 0,95 | 1 | 0,95 |
| 050 Сверлильная | 1 | 3788,82 | 3599,4 | 4167 | -567,27 | 0,95 | 1 | 0,95 |
| 8 | 7,6 | 8 | 0,95 | |||||
| ΣСпр | - | - | - | - | ΣСрдогр | ΣСпрдогр | Кср. уч=ΣСрдогр/ ΣСпрдогр |
Учитывая возможную недогруженность оборудования все дальнейшие расчеты в курсовой работе производятся с учетом коэффициента загрузки (Кз).
Составляется сводная ведомость оборудования по форме таблицы 5.
Таблица 5 – Сводная ведомость оборудования
| Операция | Модель станка | Количество станков | Габаритные размеры, мм | Мощность оборудования, кВт | Цена единицы оборудования, руб. | Цена с учетом транспортировки и монтажа (15 % от цены), руб. | Кз | Полная стоимость оборудова-ния с учетом Кз, руб. (гр.3хгр.7хгр.8) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 005 Фрезерно-центровальная | МР71М | 1 | 4170×1750×2000 | 36 | 2500000 | 2875000 | 0,27 | 776250 |
| 010 Токарно-гидрокопировальная | 1М713М | 1 | 2435×1250×1985 | 18,5 | 1600000 | 1840000 | 0,20 | 368000 |
| 015 Токарно-винторезная с ЧПУ | 16А20Ф3 | 1 | 3360×1710×1750 | 10 | 1200000 | 1380000 | 0,40 | 552000 |
| 030 Шлифовальная | 3М131 | 1 | 3176×1250×2170 | 11,5 | 2200000 | 2530000 | 0,68 | 1720400 |
| 035 Шлифовальная | 3М131 | 1 | 3176×1250×2170 | 11,5 | 2200000 | 2530000 | 0,68 | 1720400 |
| 040 Шлицефрезерная | 5350А | 1 | 2595×1550×1650 | 6,5 | 2000000 | 2300000 | 0,75 | 1725000 |
| 045 Шлицешлифовальная | МШ238 | 1 | 2600×1513×1905 | 3 | 1500000 | 1725000 | 0,50 | 862500 |
| 050 Сверлильная | 2Н118 | 1 | 1500×1400×2150 | 1,5 | 1450000 | 1667500 | 1,1 | 1834250 |
| Итого | - | 8 | - | 98,5 | 14650000 | 16847500 | Кз.сруч=0,57 | 9558800 |
1.3 Определение потребного количества транспортного оборудования и его стоимости
