Расчету общего грузооборота за год предшествует вычисление величины грузооборотов цехов и общезаводских складов.

Рис.3 Схема грузопотоков завода

Необходимое количество транспортных средств, задействованных на регулярных грузопотоках, определяется по формуле

где Г - грузопоток за расчетный период, т; П_ч - часовая производительность транспортных средств, т/час; Ф_п - полезный фонд времени работы транспортных средств за расчетный период, ч.

При организации межцеховых перевозок выбор и расчет потребности в транспортных средствах производятся одновременно с маршрутизацией. Исходными материалами при разработке маршрутов являются шахматная ведомость грузооборота, схемы межцеховых грузопотоков, генеральный план предприятия.

Внутризаводские перевозки по характеру организации их выполнения подразделяются на разовые (по отдельным случайным заявкам) и маршрутные (по заранее установленным направлениям). Маршрутные перевозки бывают маятниковые и кольцевые.

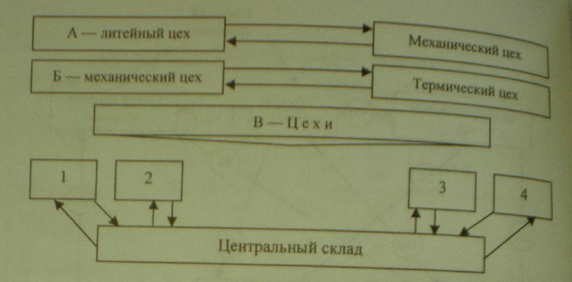

Рис.4. Схемы маятниковой системы маршрутных перевозок. А - односторонняя, Б - двусторонняя, В - веерная

Маятниковыми называют маршруты, при которых движение транспортных средств между двумя пунктами многократно повторяется. Они могут быть односторонними, когда транспорт в одну сторону идет загруженным, а обратно - порожняком, двусторонними - транспорт загружен в обоих направлениях, смешанными - при движении с грузом или без груза в обоих направлениях.

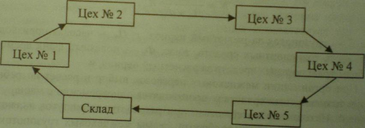

Рис.5. Схема кольцевой системы маршрутных перевозок с затухающим грузооборотом

Кольцевая система предусматривает последовательно осуществляемую регулярную связь между рядом пунктов. Она бывает раМзШ (с одного пункта груз развозится по ряду цехов), сборочной - из разных цехов груз собирается и перевозится в одно место, смешанной.

При выборе маршрута межцеховых перевозок необходимо обеспечить: кратчайшие пути движения транспортных средств, рациональное использование грузоподъемности или емкости транспортных средств, максимальный коэффициент пробега (отношение длины пробега транспорта с грузом к общей длине пробега).

Внутрицеховые перевозки включают: межоперационное перемещение предметов труда в соответствии с последовательностью и ритмом производственного процесса; транспортировку грузов по установленным маршрутам и расписаниям; перемещение грузов по сменно-суточным планам или разовым заданиям. Виды используемых транспортных средств для перевозок грузов в зависимости от типа производства приведены в табл.1

Таблица1. Виды транспортных средств, используемых при различных

типах производства

Тип перевозок	Тип производства
	Единичный	Серийный	Массовый
Внешние	Преимущественно	Преимущественно	Преимущественно
	автомобильный, для крупногабаритных грузов - железнодорожный, речной, воздушный	автомобильный, реже железнодорожный	автомобильный и же- лезнодорожный
Межцеховые	Автомобильный,	Автомобильный,	Железнодорожный,
	электрокары, автока- ры	электрокары, автока- ры	автомобильный
Внутрицехо- вые	Мостовые краны, кран-балки	Кран-балки, автока- ры, электрокары	Конвейеры, транс- портеры, рольганги, спуски, скаты
Межопераци- онные	Кран-балки, автока- ры, электрокары	Автокары, электро- кары, транспортеры, конвейеры распределительные	Конвейеры рабо- чие, транспортеры, скаты, спуски, лотки
Маршрут дви- жения	Маятниковый	Маятниковый дву- сторонний, кольцевой (в зависимости от уровня серийности)	Кольцевой по твер- дому расписанию

В гибких автоматизированных производствах применяются автоматизированные и автоматические транспортно-накопительные системы, которые включают: автоматические стеллажи и мостовые краны-штабелеры, транспортные и перегрузочные работы, конвейерные устройства, устройства ориентации, питатели, накопители, автоматические склады, транспортно-складскую тару.

При выборе типа и количества транспортных средств учитываются: величина грузового потока, габариты перевозимых грузов, расстояние и пути перемещения, масса груза. Транспортные средства должны соответствовать технологическим и организационным требованиям обслуживаемых производственных процессов, обеспечивать максимальную производительность и благоприятные условия труда. Параметры транспортных средств на смежных участках должны быть согласованы между собой с целью комплексной механизации и автоматизации погрузочно-разгрузочных работ при перемещении грузов с одного транспортного устройства на другое. Для этого на предприятиях разрабатывают единые транспортно-технологические схемы, обеспечивающие стыковку отдельных звеньев транспортной сети предприятия и технологического оборудования.

Число транспортных средств циклического действия (Wтр,) можно определить по формуле

w_Tp = Q_c / Wтрс,

где Q_c - суточный грузооборот, т; Wтрс - суточная производительность единицы транспортного оборудования, т.

Суточная производительность единицы транспортного оборудования I прямо пропорциональна числу рабочих циклов ш_ц и производительности I за один цикл (W_u), т.е. '

Wtp_C = W_um_u; m_u= Fдс / Тцт,

где F_дс - суточный фонд времени работы транспортного оборудования, I мин; Тц_т - транспортный цикл, мин (в общем случае Тцт = Тпр, + Т_п + Т_р, I где Т_пр - время пробега, мин; Т_п - время погрузки, мин; Т_р - время I разгрузки, мин).

Число средств непрерывного транспорта (wтрн), необходимых для данного грузопотока, например транспортеров:

Wтрн„ = Qч / W_ч,

где Q_ч - часовой грузооборот, т; W_ч - часовая производительность транспортера, т.

Глава 2. Организация транспортного хозяйства на предприятии

2.1 Общая характеристика ОАО "Нижегородавтодор"

ОАО "Нижегородавтодор" - крупнейшее дорожностроительное предприятие региона, основными функциями которого являются ремонт, содержание и строительство автодорог территориального и федерального значения.

Свою историю ОАО "Нижегородавтодор" ведет с начала прошлого века, когда в 1924 году в Нижнем Новгороде был сформирован "Нижкрайдортранс", а на местах - окружные дорожно-транспортные отделы и участки.

Сегодня ОАО "Нижегородавтодор" обслуживает 35% всех дорог Нижегородской области и выступает генеральным подрядчиком объектов, стоимость которых превышает 700 млн. рублей. Ежегодный объем выполняемых работ превышает 1 млрд. рублей.

Основными видами деятельности предприятия являются:

строительство, ремонт и содержание автодорог;

планировка и благоустройство дворовых территорий и АЗС;

производство асфальто-бетонной смеси различных марок;

производство дорожных знаков;

работы по нанесению дорожной разметки;

установка колесоотбойного бруса;

добыча из собственных карьеров и реализация щебня различных фракций и песка;

техническое обслуживание и модернизация автомобилей КамАЗ (сервисный центр);

ремонт двигателей и автомобилей различных марок.

В состав ОАО "Нижегородавтодор" входят 30 дорожных ремонтно-строительных подразделений, расположенных по всей области. Каждое имеет производственную базу, асфальто-бетонный завод, парк дорожно-строительной техники, который периодически обновляется.

ОАО "Нижегородавтодор" - самая крупная подрядная организация Нижегородской области в дорожной отрасли. По итогам подрядных торгов заключены контракты по содержанию 4545 километров автодорог, а это 35% всех магистралей Нижегородской области. Сегодня на предприятии трудится около 2000 высококвалифицированных специалистов.

ОАО “Нижегородавтодор" принадлежит туристическая база "Магистраль", где отдыхают сотрудники компании, а также проводятся конференции и различные спортивные соревнования.

Основными заказчиками ОАО "Нижегородавтодор" являются Главное управление дорожного и транспортного хозяйства Нижегородской области и ГУ Управление автомобильной магистрали Москва - Нижний Новгород.

Наиболее масштабный проект, который осуществляет сейчас предприятие, - это строительство 2-ой очереди участка автомобильной дороги обхода г. Нижний Новгород.1-ая очередь строительства протяженностью 16,4 километра, была введена в эксплуатацию в 1993 году, - предприятие так же, как и при строительстве 2-ой очереди, являлось генеральным подрядчиком проекта. Протяженность участка строительства 2-ой очереди составляет 14,35 км.1-ая очередь строительства автомобильной дороги обхода Нижнего Новгорода позволила, минуя город, выйти на автодорогу Н. Новгород - Касимов. Вторая очередь позволит выйти на автомобильную дорогу федерального значения Н. Новгород - Саранск с последующим соединением (3-я очередь) с автомобильной дорогой Москва - Казань.

"Нижегородавтодор" ведет масштабные работы по благоустройству городов и поселков области. В распоряжении предприятия - вся техника, необходимая для содержания, ремонта и строительства автомобильных дорог.

Парк автотранспортных средств и современной дорожно-строительной техники насчитывает свыше 1500 единиц. Годовой бюджет ОАО “Нижегородавтодор", который закладывается на обновление парка, составляет 30-35 млн. рублей. В ближайших планах руководства - еще более активное участие в тендерах, выход за пределы Нижегородской области, освоение новых рынков дорожного строительства.

603600 г. Н. Новгород, ул. Ильинская, д.60

Приемная (831) 433-24-40

Приемная (факс) (831) 430-30-43

Управление материально-техн. снабжения (831) 433-78-06

Отдел по организации и строительству обхода г.Н. Новгорода (831) 433-16-47

Отдел аналитического учета (831) 433-82-73

Строительный отдел (831) 434-12-04

Служба главного механика (831) 433-63-97

Юридический отдел (831) 434-44-26

Адрес: г. Нижний Новгород, ул. Ильинская, д.60

Бутурлинское ДРСП ОАО "Нижегородавтодор"

Адрес: 607440, Нижегородская область, р. п. Бутурлино, ул. Базинская, дом 6

Телефон: (83172) 5-28-27

Руководитель: Шевыров Вадим Викторович.

Специализация: строительство, ремонт, содержание автодорог, ремонт техники, изготовление запчастей

2.2 Расчет грузопотоков на Бутурлинское ДРСП ОАО "Нижегородавтодор"

Расчеты по грузообороту и грузопотокам предприятия и его цехов оформляются в виде шахматной ведомости (таблицы). В ней показаны все перемещения грузов, осуществляемые на заводе, что позволяет определить внешний грузооборот и соответствующие внешние грузопотоки прибытия и отправления, все внутренние (межцеховые) грузопотоки и общий грузооборот завода.

Таблица 2. Таблица грузооборота предприятия

Поставщик			Потребитель
	Склад сырья и материалов	Заготовитель- ный цех	Механический цех	Сборочный цех	Склад готовых изделий	Всего отправлено
Склад материалов	X	500	250	50	1	801
Заготовительный цех	-	X	200	20	-	220
Механический цех	-	-	X	300	40	340
Сборочный цех	-	-	-	X	400	400
Склад готовых изделий	-	-	-	-	X	-
Всего по заводу	-	500	450	370	441	1761

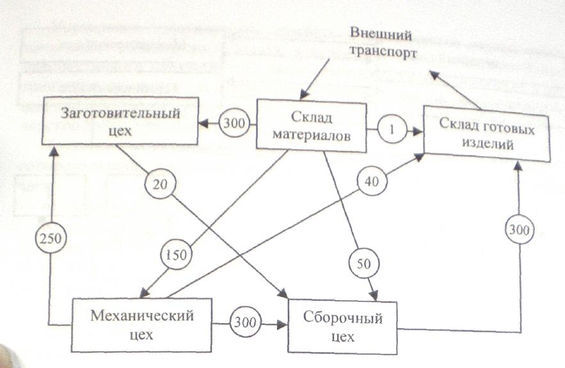

По данным шахматной ведомости, планировок цехов и генеральным планам предприятий составляют диаграмму грузопотоков (Рис.2), т.е. графическое изображение в соответствующем масштабе всех грузопотоков на схеме генерального плана завода. Анализ диаграммы грузопотоков способствует выявлению нерациональных перевозок и установлению оптимальной транспортной схемы, являющейся основой всех расчетов работы транспорта.
