169542 (625355), страница 4

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 4)

Сложности анализа делящихся материалов заключаются в том, что в пробах они находятся в смеси друг с другом, а в процессе деления образуют продукты распада одинаковые по изотопному составу и близкие по вероятности образования. Кроме того, процесс спонтанного деления тяжелых ядер в природе приводит к образованию дополнительного количества продуктов распада, что также увеличивает порог обнаружения делящихся нуклидов в пробах.

Наиболее важными характеристиками источника облучения являются поток нейтронов и потенциальная производительность облучения проб. При этом нейтронные характеристики источника имеют ключевое значение, так как определяют чувствительность анализов. Поэтому в качестве источника облучения в работе был выбран реактор ИГР, имеющий одновременно наибольший, среди рассмотренных ИРСД, флюенс нейтронов за время облучения и объем экспериментальных каналов. Наиболее близким к нему по перечисленным параметрам является реактор ИГРИК.

Для любых материалов, используемых в процессе облучения проб в ИРСД, существуют ограничения, характерные только для реакторов этого типа. Ограничения определяются двумя факторами: радиационным разогревом материалов в реакторе и повышенной радиационной безопасностью при обращении с ними после облучения.

При выполнении оценки степени радиационного разогрева были выбраны материалы, имеющие широкое применение в ядерных технологиях и потенциально пригодные для проведения НАА с помощью ИРСД. Возможная степень их радиационного разогрева в реакторе была оценена расчетным путем. Исходя из результатов расчетов повышения температуры материалов, был сделан вывод, что золото, кадмий и полиэтилен могут иметь существенные ограничения при их облучении в ИРСД, вызванные возможностью расплавления. Справедливость такого вывода была подтверждена в экспериментальных работах. Размягчение и плавление полиэтилена в реакторе ИГР наблюдается при интегральном флюенсе нейтронов (0,6−0,7)·10¹⁶ см^-2. При отсутствии принудительного охлаждения и полном интеграле мощности реактора ИГР происходит не только плавление, но и частичное испарение индикаторов, выполненных на основе ядерно-чистого золота. По этой причине для нейтронно-физических исследований на реакторе ИГР в качестве нейтронных индикаторов были использованы такие материалы как медь, цинк и нихром, которые в силу своих ядерно-физических свойств гораздо менее подвержены радиационному разогреву. Кроме того, при флюенсе нейтронов порядка 0,5·10¹⁶ см^-2 и более происходит плавление кадмиевой фольги. Таким образом, в ИРСД имеются ограничения по использованию метода “кадмиевой разности” для определения активации проб по трем группам нейтронов (тепловой, эпитепловой и быстрой).

В качестве материалов, пригодных для изготовления устройств размещения проб в реакторе и контейнеров для облучаемых материалов, были выбраны ядерно-чистый графит и полиэтилен, как наименее подверженные активации.

Большое значение для процесса активации исследуемых материалов имеют нейтронно-физические характеристики поля излучения в области размещения проб. Для реактора ИГР таким пространством является свободный объем экспериментальных каналов. Анализ спектральных характеристик поля нейтронов в экспериментальных каналах реактора, выполненный на основании экспериментальных и расчетных данных, позволил прийти к следующим заключениям:

• тепловая составляющая спектра нейтронов в экспериментальных каналах реактора ИГР не превышает 50%. Наличие существенной надтепловой и быстрой составляющих спектра нейтронов с энергией нейтронов свыше 3 МэВ указывает на возможность их активного использования для активации материалов проб. При этом может быть получена дополнительная информация об элементном составе исследуемых материалов, что в дальнейшем нашло свое подтверждение в экспериментальных работах;

• отличия спектров в центре и на периферии активной зоны реактора незначительны. Этот факт позволяет существенно снизить объемы работ, связанных с определением спектральных характеристик поля нейтронов во время облучения проб. Уменьшение объема работ достигается путем замены полномасштабных исследований спектра нейтронов по всему объему канала определением относительного распределения флюенса нейтронов по его высоте и спектральных характеристик в какой-либо одной контрольной точке.

В экспериментах по определению относительных величин распределения нейтронных потоков в реакторе ИГР (рисунки 1, 2) было установлено, что отличия в значениях нейтронных потоков по высоте экспериментальных каналов реактора не превышают 45%, а распределение нейтронного потока по радиусу экспериментальных каналов является равномерным с точностью до величины погрешности измерений (3%).

Отсутствие значительных неравномерностей в нейтронном потоке внутри экспериментальных каналов реактора ИГР является еще одной отличительной особенностью, упрощающей проведение НАА. Свойство равномерности потока значительно сокращает объем работ, связанных с определением спектра и флюенса нейтронов, упрощает и делает более точной всю процедуру активационного анализа.

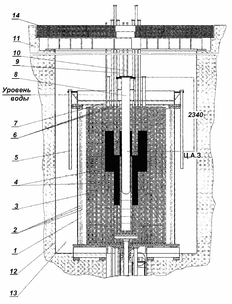

Рисунок 1 − Вертикальное сечение реактора ИГР

Обозначения на рисунке 1

1 − кожух;

2 − экран боковой;

3 − отражатель;

4 − активная зона (неподвижная и подвижная части);

5 − канал ионизационной камеры;

6 − канал органов регулирования;

7 − боковой экспериментальный канал;

8 − центральный экспериментальный канал;

9 − канал физических измерений;

10 − канал термоэлектрического преобразователя;

11 − биологическая защита;

12 − бак с водой

13 − полость охлаждающей воды;

14 − перекрытие верхнее.

Р исунок 2 − Распределение нейтронов по высоте каналов ИГР

Учитывая потенциальные значительные размеры проб, в работе была проведена их оптимизация по условиям облучения и измерений. На основании данных об элементном составе геологических материалов была проведена оценка сечения захвата ими нейтронов. В результате последующих вычислений было установлено, что толщина пробы не должна превышать 10 мм. Основным критерием для оптимизации диаметра проб являлась приемлемая (до 20% при выполнении рядовых анализов) величина абсолютной погрешности, возникающей при определении содержания элементов, имеющих неоднородные включения (например, частица самородного золота). Предварительная оценка оптимального диаметра проб была выполнена расчетным путем. Значение оптимального диаметра проб составило 50 мм. Для подтверждения правильности принимаемых решений были проделаны эксперименты с различными по размеру пробами, содержащими самородное золото. В ходе экспериментов был выполнен статистический анализ результатов определений в пробах самородного золота.[4, 5]

Нейтронно-активационное определение эссенциально значимых микроэлементов в материнском молоке.

Оптимальным продуктом для питания детей раннего возраста является грудное молоко, что обусловлено сбалансированностью пищевых компонентов, в том числе и микроэлементов. Недостаток или избыток последних приводит к специфическим нарушениям развития или заболеваниям. В связи с этим нами было изучено содержание йода, селена, железа, цинка и марганца в грудном молоке разных периодов лактации, что в настоящее время является мало изученным вопросом. Выбор элементов определяется как их значимостью для организма, так и ожидаемой дефицитностью для региона.

Нейтронно-активационный анализ благодаря своей недеструктивности и высокой чувствительности наиболее оптимален для анализа таких объектов. Пробы перед облучением подвергались лиофильной сушке, аликвотные части взвешивались и упаковывались в кварцевые или полиэтиленовые ампулы, обеспечивающие герметичность при облучении. В качестве образцов сравнения были использованы злаковая травосмесь (СБМТ-02) и молоко сухое (IAEA, МАГАТЭ). При анализе по короткоживущим изотопам (йод, марганец) пробы облучались совместно с эталонами 20-30секунд, а по долгоживущим (цинк, железо, селен) пять часов в потоке тепловых нейтронов 5,0 · 10¹³ нейтр/см²сек .

Особенностью активационного анализа данных объектов является их интенсивный радиолиз в процессе облучения с возможным образованием летучих металлоорганических соединений, поэтому пробы перед вскрытием охлаждались жидким азотом. Содержимое ампул переносили в измерительные емкости, ампулы промывали этиловым спиртом, который объединяли с сухой частью пробы. Относительное среднеквадратическое отклонение для всех элементов в интервале определяемых концентраций не превышало 10-12%.

Полученные результаты позволяют выявить некоторые органические поражения в организме матери и наметить меры по предотвращению развития патологических изменений у ребенка.

Нейтронно-активационное определение содержания золота и серебра в хвостах золотодобывающих предприятий.

Нейтронно-активационный анализ широко применяется при определении содержания золота, серебра и других редких и благородных металлов в золотоносных рудах, где их содержание составляет от нескольких до десятков граммов на тонну. Для определения золота в основном применяется инструментальный вариант НАА. Однако, эксперименты показали, что в хвостах золотодобывающих промышленных объектов, где содержание золота составляет 0,07-0,1 г/т, а Na, S, Mn, Fe, Cu, As, Sb, и некоторых других - от нескольких сот граммов на тонну до 3-5 %, проведение инструментального НАА оказалось невозможным. Поэтому цель нашей работы - разработать методику определения золота и серебра в хвостах с их радиохимическим выделением. Основная сложность заключалась во вскрытии образца. Экспериментально установлено, что при его кипячении в смеси HCl:HNO3 (3:1) удается практически полностью перевести в раствор Au, Ag, As, Sb, Fe, а также Na, K, Cu, Sc и некоторые другие элементы. Исследование нерастворенного остатка показало, что химический выход золота и серебра в стадии растворения составляет почти 100 %.

Для селективного отделения золота можно использовать анионообменные смолы Dowex-1_8 и АВ-17 из солянокислых и азотнокислых растворов, в которых коэффициент распределения золота больше 10³. Однако в этих условиях невозможно селективно отделить серебро. По нашим данным, одностадийное селективное отделение аналитических радионуклидов золота и серебра от мешающих можно проводить в экстракционно-хроматографической системе ТБФ-1М HBr. Коэффициент распределения золота в ней составляет 3000, а серебра - 450, в то время, как коэффициенты распределения As, Fe, Sb и ряда других элементов < 1 и практически не сорбируются колонкой. Только In, Cd, Sn и Zn заметно сорбируются, однако их содержание достаточно низкое и не мешало определению Au и Ag. Полные химические выходы Au и Ag по стадиям растворения и разделения - 92-95 %.

Методика анализа: 0,05-0,07 г образца вместе с эталонами определяемых элементов облучали в вертикальном канале ВВР-СМ с плотностью потока нейтронов 1.10¹⁴ n.см^-2.с^-1 в течение 1-2 ч. Через день после облучения образец распаковывали, кипятили три раза в смеси HCl+HNO₃ (3:1), каждый раз отделяя раствор декантацией. Полученные растворы объединяли и упаривали. Остаток растворяли в 5 мл

1 М HBr и переносили в колонку с ТБФ (диаметр колонки 0,5 см, высота слоя сорбента 4-5 см) и элюировали 20-25 мл 1М HBr. Сорбент переносили в полиэтиленовый флакон и измеряли на гамма-спектрометре.

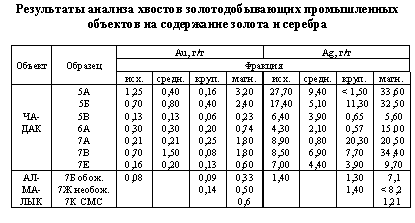

По разработанной методике проведены анализы более 50 образцов для контроля содержания Au и Ag в исходном образце и разных фракциях после обработки СВЧ полем при разработке технологии увеличения извлекаемости золота и серебра из хвостов золотодобывающих промышленных объектов. Результаты анализов некоторых образцов, приведенных в таблице, показали, что основное содержание золота и серебра концентрируется в магнитной фракции (в 9 раз больше, чем в исходной), в то время, как в других фракциях оно уменьшается. [12]

ГЛАВА 3. СОВРЕМЕННОЕ ОБОРУДОВАНИЕ

В настоящее время изделия отечественного ядерного приборостроения выполняются на уровне лучших зарубежных образцов, пользуются устойчивым спросом и служат для выполнения измерительных, контрольных и управляющих функций в атомной энергетике и атомной промышленности, в том числе для поиска, разведки и разработки месторождений радиоактивных минералов, контроля радиационно-опасных объектов, безопасности персонала и защиты окружающей среды. Широко используются приборы и измерительные системы для проведения научных исследований в экспериментальной ядерной физике, при исследовании и освоении космического пространства, в военной промышленности, медицине, сельском хозяйстве и многих других областях науки, техники и народного хозяйства. В соответствии с действующими стандартами, нормами и рекомендациями основным классификационным признаком технических средств ядерного приборостроения является измеряемый (контролируемый) радиационный параметр. По этому признаку различают:

- радиометры и радиометрические установки, предназначенные для измерения активности источника излучения или плотности потока частиц или квантов. К ним относятся:

- измерители плотности потока фотонов или частиц;

- измерители поверхностной активности радионуклидов;

- измерители объемной активности радиоактивного аэрозоля (паров);

- измерители объемной или удельной активности радионуклидов в жидкостях;

- измерители объемной активности радиоактивных газов;

- измерители объемной активности радионуклидов в воздухе;

Характеристики

Список файлов курсовой работы
