166665 (625075), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Было установлено, что реакция дегидрохлорирования модификаторов М₁ и М₂ в отсутствие механического воздействия начинается при температуре 120 °С.

Данные, полученные в результате термомеханохимической модификации каучука СКС-30РП в присутствии модификаторов М₁ и М₂, приведены в табл. 2. Видно, что реакционная способность функциональных групп эластомера по отношению к хлорсодержащим модификаторам М₁ и М₂ неодинакова. Реакционная способность эластомера по отношению к модификатору M₁ возрастает от 33,7 % (область I) до 68,3 % (область III), в то время как у каучука, модифицированного М₂ этот показатель во всех трех областях модификации имеет одно и то же значение (33,9 %). Температура процесса модификации в областях II и III едва достигает температуры дегидрохлорирования модификаторов (120 °С). Все это указывает на то, что основной реакцией модификации здесь является реакция теломеризации, хотя и не исключается частичное протекание реакций радикального хлорирования и гидрохлорирования. Эти реакции возможны при температурах, близких или превосходящих температуру реакции дегидрохлорирования модификаторов (> 120 °С). Превалирование той или другой реакции зависит от интенсивности протекания процессов деструкции в эластомерной фазе при термомеханохимической обработке. Показатели, характеризующие протекание процессов деструкции в области модификации I в случае применения обоих типов модификаторов, имеют близкие значения. Далее (в областях II и III) в случае применения жидкого модификатора М₂ достигнутая глубина деструкции остается неизменной. Были изучены вулканизационные характеристики резиновых смесей и физико-механические свойства резин на основе полученных хлорсодержащих каучуков (табл. 3). Резиновые смеси были изготовлены в лабораторном резиносмесителе по стандартной для бутадиен-стирольного каучука рецептуре.

Следует отметить, что для резиновых смесей на основе этих каучуков как скорости вулканизации, так и другие параметры имеют близкие значения. Снижения скорости вулканизации, которое наблюдалось у термомеханически обработанных каучуков (см. табл.1), здесь не происходит.

Таблица 1

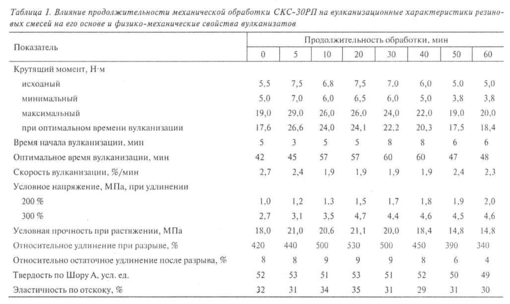

Влияние продолжительности механической обработки СКС-30РП на вулканизационные характеристики резиновых смесей на его основе и физико-механические свойства вулканизатов

Как видно из полученных данных, прочностные показатели резин на основе хлорсодержащих каучуков СКС-ЗОРП выше, чем для резин на основе исходного каучука. Относительное и остаточное удлинения резин на основе каучуков СКС-ЗОРП, модифицированных в области I с применением модификаторов М₁ и М₂, несколько выше, чем в случае резин на основе СКС-ЗОРП, модифицированных в областях II и Ш.

Таблица 2

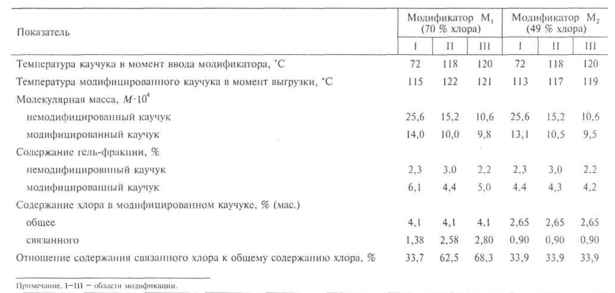

Влияние типа модификатора и температуры на некоторые характеристики исходного и модифицированных каучуков СКС-ЗОРП

Таблица 3

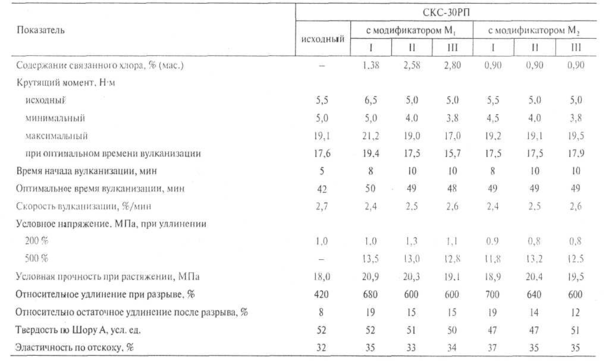

Влияние типа модификатора на вулканизационные характеристики резиновых смесей на основе СКС-ЗОРП и физико-механические свойства вулканизатов

Исходя из экспериментальных данных, приведенных в табл. 3, можно предположить, что хлорсодержащие каучуки СКС-ЗОРП, полученные в области модификации I с применением как модификатора М₁ так и модификатора М₂, должны иметь близкие структуры. Близость структурных характеристик должна наблюдаться также у хлорсодержащих каучуков, полученных, в областях модификации II и III. Оптимальные свойства резин на основе модифицированных каучуков СКС-ЗОРП указывают на то, что их структурные различия не столь значительны. Это подтверждает предположение, что доминирующей реакцией в процессе термомеханохимической модификации каучука СКС-ЗОРП является реакция теломеризации. Незначительное различие в свойствах этих каучуков, по-видимому, связано с частично протекающими реакциями гидрохлорирования.

Таким образом, показано, что в отличие от хлорсодержащих каучуков СКИ-3, ЭПДК и БК, хлорсодержащие каучуки СКС-ЗОРП не проявляют существенной склонности к увеличению скорости вулканизации. Однако, учитывая, что эти каучуки имеют достаточно высокий уровень физико-механических показателей, можно предположить, что в зависимости от содержания связанного хлора они должны обладать комплексом новых свойств (например, повышенной адгезией, маслобензостойкостью, способностью к совулканизации с хлорсодержащими каучуками и др.).

ВЫВОДЫ

Таким образом, бутадиен-стирольные каучуки обладают комплексом химических свойств, характерных для низкомолекулярных соединений. Вместе с тем, по своей реакционной способности и свойствам продуктов они отличаются.

Бутадиен-стирольные каучуки могут участвовать в реакциях по двойной связи (каталитическое гидрирование, присоединение галогенов, галогеноводородов, гидратация, эпоксидирование), а также с участием ароматического кольца (алкилирование, галогенирование, окислительная деструкция).

Реакционную способность полимеров лимитирует, как правило, диффузия. На реакционную способность также влияет ряд эффектов, обусловленных структурой макромолекул.

Полимераналогичные превращения являются перспективными для исследований в области разработки новых материалов с уникальными свойствами, улучшения свойств существующих полимеров, при разработке полимерных носителей со специфическими функциональными и активными группами для синтетических, каталитических и ферментативных процессов и для процессов разделения в аналитической химии.

СПИСОК ЛИТЕРАТУРЫ

1. Федтке М. Химические реакции полимеров: пер. с нем. – М.Химия, 1990 – 152 с.

2. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Федорова Г.А., Корнев А.Е. Термомеханохимическая модификация бутадиен-стирольного каучука (СКС-30РП) в присутствии хлорсодержащих реагентов. – Каучук и резина 2006 №3. С. 20

3. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Корнев А.Е. Влияние термомеханохимических превращений диеновых эластомеров на некоторые характеристики резиновых смесей и резин на их основе. – Каучук и резина, 2002, №4. С. 18.

4. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Корнев А.Е. Термомеханохимическая модификация диеновых эластомеров хлорсодержащими реагентами. – Каучук и резина. 2002. №4. С. 20.

5. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Корнев А.Е., Федорова Г.А. Хлорсодержащие органические соединения в качестве модифицирующих добавок для эластомеров. – Каучук и резина. 2002. №6. С.44.

6. Андриасян Ю.О., Попов А.А., Ронкин Г.М., Корнев А.Е., Карпова С.Г. Термомеханохимическая модификация этилен-пропилен-диенового каучука хлорсодержащими реагентами. – Каучук и резина. 2002 №6. С.13.

7. Гауптман З., Грефе Ю., Ремане Х., Органическая химия: пер. с нем. – М.Химия, 1979 – 832 с.

Характеристики

Список файлов курсовой работы
