166606 (625058), страница 2
Текст из файла (страница 2)
В настоящее время на рынке полиамидов все более существенную роль играет вторичный ПА, который предлагают различные производители компаундов.
В составе макромолекул полимера присутствует амидная связь и метиленовые группы, повторяющиеся от 2 до 10 раз. Полиамиды – кристаллизующиеся полимеры. Свойства различных полиамидов довольно близки. Они являются жесткими материалами с высокой прочностью при разрыве и высокой стойкостью к износу, имеют высокую температуру размягчения и выдерживают стерилизацию паром до 140°С.
Полиамиды сохраняет эластичность при низких температурах, так что температурный интервал их использования очень широк. Однако полиамиды отличает довольно высокое водопоглощение. Однако после высушивания первоначальный уровень свойств восстанавливается. В этом отношении лучше ПА-12, у которого водопоглощение меньше, чем у ПА-6 и ПА-6,6. ПА обладают высокой прочностью при ударе и продавливании, легко свариваются высокочастотным методом. ПА обладает очень высокой паропроницаемостью и низкой проницаемостью по отношению к газам, поэтому их применяют в вакуумной упаковке. На ПА легко наносится печать.
Прозрачность ПА-пленок высока, особенно двуосно-ориентированных, блеск также улучшается при ориентации. Электрические и механические свойства материала зависят от влажности окружающей среды. Новейшей разработкой является получение аморфного полиамида. Он имеет меньшую паропроницаемость по сравнению с кристаллическими полиамидами. [2]
1.1 Технические характеристики некоторых полиамидов
Тальконаполненный окрашенный пластифицированный композиционный материал ПА6-ЛПО-Т18 отличается повышенной стабильностью размеров, стойкостью к деформации, износостойкостью. Рекомендуется для изготовления деталей конструкционного, антифрикционного и электротехнического назначения, требующих повышенной размерной точности. При переработке обеспечивает низкий износ литьевых машин и оснастки.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Ударная вязкость по Шарпи, КДж/м2, не менее | 30 |
| Температура изгиба под нагрузкой 'С | |
| - при напряжении 1,8 МПа, | 80 |
| - при напряжении 0, 45 МПа, | 179-200 |
| Прочность при разрыве, МПа, не менее | 77 |
| Электрическая прочность, КВ/мм, не менее | 25,0 |
| Изгибающее напряжение при заданной величине прогиба, МПа, не менее | 90 |
ПА66-1А
Конструкционный полиамид ПА66-1А - термостабилизированный продукт поликонденсации гексаметилендиамида и адипиновой кислоты. Отличается высокими прочностными свойствами, теплостойкостью, деформационной стабильностью.
Устойчив к действию щелочей, масел, бензина. Используется для изготовления деталей, работающих при повышенных механических нагрузках (шестерни, вкладыши подшипников, корпуса и т. д.).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Температура плавления, 'С | 254-260 |
| Ударная вязкость по Шарпи, КДж/м2 | |
| - на образцах без надреза | не разрушается |
| - на образцах с надрезом, не менее | 7,5 |
| Изгибающее напряжение при заданной величине прогиба, МПа, не менее | 78 |
| Электрическая прочность, КВ/мм | 20-25 |
ПА66-2
Конструкционный полиамид ПА66-2 - термостабилизированный продукт поликонденсации гексаметилендиамида и адипиновой кислоты. Отличается высокими прочностными свойствами, теплостойкостью, деформационной стабильностью.
Устойчив к действию щелочей, масел, бензина. Используется для изготовления деталей, работающих при повышенных механических и тепловых нагрузок в электротехнической промышленности.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Температура плавления, С | 254-260 |
| Ударная вязкость по Шарпи, КДж/м2 | |
| - на образцах без надреза | Не разрушается |
| - на образцах с надрезом, не менее | 7,2 |
| Изгибающее напряжение при заданной величине прогиба, МПа, не менее | 81 |
| Электрическая прочность, КВ/мм, не менее | 20 |
ПА66-1-Л-СВЗО
ПА66-1-Л-СВЗО - стеклонаполненная композиция на основе полимидной смолы.
Рекомендуется для изготовления изделий конструкционного, электроизоляционного назначения, применяемых в машиностроении, электронике, автомобилестроении, приборостроении, работающих в условиях повышенных температур.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Изгибающее напряжение при разрушении, МПа, не менее | 200 |
| Ударная вязкость по Шарпи, КДж/м2, не менее | 40 |
| Температура изгиба под нагрузкой при напряжении 1,8 МПа, 'С, не менее | 200 |
| Электрическая прочность, КВ/мм, не менее | 20 |
| Удельное объемное электрическое сопротивление, ОМ см, не менее | 210 4 |
Полиамид ПА66-ЛТО-СВ30
Полиамид ПА66-ЛТО-СВ30 – термостабилизированная стеклонаполненная композиция, отличающаяся стойкостью к действию антифризов, минеральных масел, бензина. Имеет высокие физико-механические показатели. Рекомендуется для изготовления деталей в автомобилестроении.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Ударная вязкость по Шарпи, КДж/м2, не менее | |
| - в исходном состоянии | 40 |
| - после выдержки в антифризе в течение 20 часов при температуре 150'С | 40 |
| Прочность при растяжении после выдержки в этиленгликоле в течение 72 часов при температуре 135 'С, МПа, не менее | 50 |
| Изгибающее напряжение при разрушении, МПа, не менее | 200 |
| Температура изгиба под нагрузкой 1,8 МПа, С, не менее | 200 |
| Модуль упругости при растяжении, МПа | 8000-11000 |
Полиамид ПА610-Л
Полиамид ПА610-Л - литьевой термопласт, получаемый поликонденсацией гексаметилендиамида и себациновой кислоты. Обладает высокими физико-механическими и электроизоляционными свойствами, повышенной размерной стабильностью, низким влагопоглощением. Материал масло-, бензиностоек. Применяется для изготовления деталей конструкционного, антифрикционного назначения, прецизионных деталей точной механики (мелкомодульные шестерни, золотники, манжеты и т.д.). Разрешен для изготовления изделий, контактирующих с пищевыми продуктами, и игрушек.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Ударная вязкость по Шарпи, КДж/м2 |
|
| - на образцах без надреза | не разрушается |
| - на образцах с надрезом, не менее | 4,9 |
| Изгибающее напряжение при заданной величине прогиба, МПа, не менее | 44,1 |
| Водопоглощение за 24 часа, %, не более | 0,5 |
| Электрическая прочность, КВ/мм, не менее | 20 |
ПА610-Л-СВЗО
ПА610-Л-СВЗО – стеклонаполненная композиция на основе полимидной смолы ПА610. Отличается повышенной прочностью, теплостойкостью, износостойкостью, малым коэффициентом теплового расширения. Изделия могут работать при температуре до 150С и кратковременно до 180С. Рекомендуется для конструкционных деталей, работающих в условиях повышенных нагрузок и температуры.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Ударная вязкость по Шарпи, КДж/м2, не менее | 29,4 |
| Модуль упругости при изгибе, МПа | 7000-9000 |
| Температура изгиба под нагрузкой при напряжении | |
| - 1,8 МПа, 'С | 190-200 |
| -0, 45 МПа, 'С | 200-205 |
| Электрическая прочность, КВ/мм, не менее | 25 |
ПА610-ЛПО-Т20
Тальконаполненный окрашенный пластифицированный композиционный материал ПА610-ЛПО-Т20 отличается повышенной стабильностью размеров, стойкостью к деформации, износостойкостью. Рекомендуется для изготовления деталей конструкционного, антифрикционного и электроизоляционного назначения, требующих повышенной размерной точности. При переработке обеспечивает низкий износ литьевых машин и оснастки. [3]
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Ударная вязкость по Шарпи, КДж/м2, не менее | 30 |
| Модуль упругости при изгибе, МПа | 2000-3000 |
| Водопоглащение за 24 часа, %, не более | 1 |
| Электрическая прочность, КВ/мм | 20-30 |
| Усадка, % | 0,8-1,7 |
2. ПОЛУЧЕНИЕ ПОЛИАМИДОВ

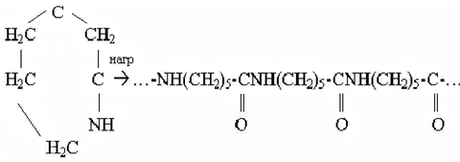

Аналоги полипептидов можно получить синтетически из -аминокис-лот, причем практическое применение находят соединения этого типа, начиная с «полипептида» -аминокапроновой кислоты. Эти полипептиды (полиамиды) получаются нагреванием циклических лактомов, образующих посредством бекмановской перегруппировки оксидов циклических кетонов.
Из расплава этого полимера капроновой смолы вытягиванием формуют волокно капрон. В принципе этот метод применим для получения гомологов капрона. Полиамиды можно получать и поликонденсацией самих аминокислот (с отщеплением воды):
nNH3(CH2)6 – C – O …–NH(CH2)6–CNH(CH2)6–CNH(CH2)6–C–…
|| || || ||
O O O O
Фрагмент макромолекулы энант
nNH3(CH2)10 – C – O …–NH(CH2)10–CNH(CH2)10–CNH(CH2)10–C–…
|| || || ||
O O O O
Фрагмент макромолекулы полиамида рильсана
Полиамиды указанного типа идут для изготовления синтетического волокна, искусственного меха, кожи и пластмассовых изделий, обладающих большой прочностью и упругостью (типа слоновой кости). Наибольшее распространение получил капрон, вследствие доступности сырья и наличие давно разработанного пути синтеза. Энтант и рильсан обладают преимуществом большой прочности и легкости.
Стеклонаполненная термостабилизированная, ударопрочная полиамидная композиция, стойкая к действию масел и бензина, ПА6-ЛТ-СВУ4 рекомендуется для изготовления корпусных деталей электро- и пневмоинструментов, строительно-отделочных и других машин, работающих в условиях ударных нагрузок и вибраций. [4]
2.1 Получение алифатических полиамидов
Общим методом получения алифатических гибкоцепных полиамидов является поликонденсация дикарбоновых кислот и диаминов или аминокислот:
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
