17

Условие задачи

Рассчитать двухкорпусную выпарную установку непрерывного действия для выпаривания S_o = 12 000 кг/час раствора соли KNO₃ от начальной концентрации a₁ = 8% вес. до конечной a₂ = 55 % вес. Слабый раствор соли подогревается в теплообменнике от t_н = 30 ˚C до t_o = 82 ˚C. Давление греющего пара P_гр = 4,5 ата. Вакуум во втором корпусе составляет P_вак = 690 мм рт. ст. Выпарная установка обсуживается барометрическим конденсатором смешения, питающегося водой с t_в = 20 ˚C. Из первого корпуса отводится E = 300 кг/час экстра-пара.

Определить:

1. Расход греющего пара в выпарном аппарате и подогревателе;

2. Поверхности теплообмена подогревателя и выпарных аппаратов;

3. Расход охлаждающей воды в конденсаторе;

4. Диаметр и высоту барометрической трубы.

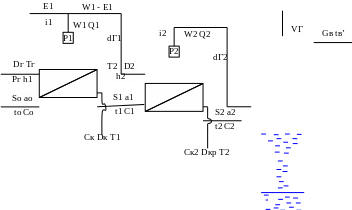

Схема двухкорпусной выпарной установки

Расчет подогревателя

2. Исходные данные:

S_o = 12 000 кг/час;

a₁= 8 %;

a₂= 55%;

t_н= 30 ^˚C;

t_o= 82 ^˚C;

t_в^’= 20 ^˚C;

а) Справочные данные^* f = y = о = 

для раствора а = 8%, t_o = 82 ^˚C

09кг/м³

= 3,91^-6 м²/с

 = · = 3,91^-6 м²/с·09кг/м = 3,94519·10^-3 Пас

r_р = 2304 кДж/кг

t_нас = 100,7 ^˚C

r = 2253 кДж/кг

657Вт/мК

б) Пересчет единиц

1. Количество передаваемого тепла от конденсатора к воде

Q = S_or_р = 3,33кг/с2304 кДж/кг = 7672 (кВт)

1. Расход греющего пара

Д_гр = Q/r = 7672 / 2253 = 3,405 (кг/с)

1. Подготовка к расчету коэффициента теплопередачи

; ;

а) t = t^кон – t^кип = 18,7 ^˚C

б) Расчет A

С = 0,943 (вертикальный теплообменник); Ao = 13·10³.

Для выбора высоты теплообменника надо оценить F_ор, а для этого нужно задаться К (К < _меньш).

К_ор = 1000 Вт/м²; , в каталоге – 497 м².

H = 1400 мм

в) d_n·s = 38х2 [6, стр. 415]

г)

д) Расчет параметра В

1. Расчет коэффициента теплопередачи

№ итерации	К новое	К
1	1000	1940,997
2	1940,997	1860,799
3	1860,799	1866,738
4	1866,738	1866,293
5	1866,293	1866,326
6	1866,326	1866,324
7	1866,324	1866,324

К_расч = 1866 (итог четвертой итерации)

1. Расчет поверхности теплообмена

Уточнение подбора по каталогу, при условии, что F_катал > F_расч; H_катал < 1,4 м

Выбираем одноходовой теплообменник типа ТН или ТЛ: F = 239 м², H = 1,2 м, ^-3 м.

Расчет двухкорпусной выпарной установки

1. Исходные данные:

S_o = 12 000 кг/час;

a_o = 8 %;

a₂ = 55 %;

t_н = 30 ˚C;

t_o = 82 ˚C;

P_гр = 4,5 ата = 4,413 бар;

P_вак = 690 мм рт. ст.;

t_в^’= 20 ˚C;

E = 300 кг/час.

а) Справочные данные из [1] и [2]

б) Пересчет единиц

; ; ;

1. Расчет количества выпаренной воды и распределение ее по корпусам. Расчет концентрации a₁

1. Расчет температурных депрессий и температур кипения

При концентрации a₁ = 17,3%, t_a1  101,4 ˚С;

₁ = t_a1 – t_ст = 101,6 -100,0 = 1,4 ˚C

Во втором корпусе считаем по правилу Бабо.

Абсолютное давление P_II = P_атм – P_вак = 1,033 – 0,842 = 0,191 атм = 0,188 бар

(P_s)_ст берется из таблицы насыщенных паров для температуры кипения раствора при a₂ = 55% (t_кип = 107 ˚С). (P_s)_ст = 1,294 бар. [3, таблица 1].

; (бар)

По давлению 0,240 бар ищем температуру кипения раствора во втором корпусе: t_кип = 64,08 ˚C. Определяем при давлении 0,188 бар:  58,7 ˚C [3, таблица 2].

Поправка Стабникова не вводится, т.к. растворение соли KNO₃ является эндотермическим [4, таблица XXXVII].

_II = t _кип – _II = 64,0 – 58,7 = 5,3 ˚C.

1. Суммарная полезная разность температур

По P_гр = 4,5 ата  4,4 бар находим по таблице насыщенных паров [3, таблица 2] находим T₁ = 147,1 ^˚C.

_Г(1-2) примерно от 1 до 3 ^˚C. Принимаем _Г(1-2) = 1,7 ^˚C.

(˚С)

Распределяем произвольно по корпусам:

₁ = 40 ^˚C;

₂ = 40 ^˚C.

2. Таблица первого приближения

Символ	I приближение
	Предварительный вариант		Окончательный вариант
	I корпус	II корпус	I корпус	II корпус
T	147,1	104	143,9
	40	40
t	107,1	64		64
	1,4	5,3		5,3
	101,7	58,7		58,7
Г	1,7	1,7
a%	17,3	55	17,3	55
Pгр	4,4	0,239	4,5
P	1,29	0,188		0,188
h	2742	2616	2742
i	2713	2607		2607

t – температура кипения раствора. t = T – 

 – температура вторичного пара  = t - 

P – давление внутри корпуса (по таблице свойств воды и пара на линии насыщения при t)

по таблице сухого насыщенного пара ;-\

1. Уточнение значений W_i (W₁, W₂)

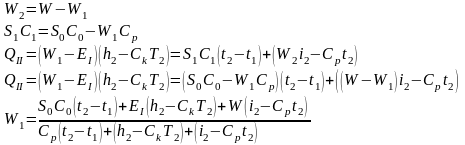

Составим тепловой баланс по второму корпусу:

Теплоемкость исходного раствора C_o = 3,94 кДж/кгград [1]

Теплоемкость конденсата C_к = 4,23 кДж/кгград [5]

Теплоемкость растворителя C_р = 4,20 кДж/кгград [5]

= 1,384 [кг/с]

Подготовка к расчету поверхности теплообмена

А – множитель в выражени для коэффициента теплоотдачи от конденсирующегося пара к поверхности нагрева;

B – множитель в выражении для коэффициента теплоотдачи от поверхности нагрева к кипящему раствору.

а) Расчет A_I и A_II.

. Принимаем K_ор = 1100 Вт/м²K. [м²]

С = 0,943 [5, стр. 149]

A_0I = 13,010³, A_0II = 12,210³ [5, стр 138]

По справочнику находим для F = 82 м² высоту выпарного аппарата H = 3,5 м. [6, стр. 416].

б) Расчет B_оI и B_оII.

Для выпарного аппарата выбираем материал Х-28 хлористая сталь,

 4,25 ккал/(м·град·ч)  4,94 Вт/мК.  = 2 мм = 0,002 м

1. Расчет комплексов для расчетного уравнения

_ст1 = _ст2, _ст1 = _ст2.

Определение поверхности теплообмена F

Используя в программе Microsoft ® Excel 97 функцию поиска определенного результата для ячейки с помощью подбора значения другой ячейки, находим F для = 80 ˚С.

2. Уточнение ₁ и ₂

F_расч = 48,74 м²;

₁ = 54,747 ^˚C

₂ = 25,254 ^˚C
