Защита от перегрузки:

Защита от перегрузки будет по низкой стороне и осуществляется реле РТ-80 с зависимой от тока выдержкой времени, включенным на разность токов. Защита от перегрузки действует на сигнал или на отключение оперативно-защитного выключателя. Защита выполняется в 3-фазном 3-релейном исполнении с помощью реле косвенного действия индукционного типа, имеющего ограниченно-зависимую характеристику. На схеме рис.13 показаны катушки реле КА4, КА5, КА6. Ток срабатывания реле:

10. РАЗРАБОТКА СИЛОВОЙ СХЕМЫ ПИТАНИЯ УСТАНОВКИ

Питание установки производится через высоковольтный выключатель типа ВВЭ-10-20/630У3.

Контроль электрического режима производится на стороне высокого и низкого напряжения: на стороне высокого напряжения контролируется мощность, активная и реактивная электроэнергия, потребляемая установкой, установлен фазометр , имеется максимально-токовая защита на реле ; по низкой - контролируются ток и напряжение трансформатора, также установлена токовая защита от перегрузки на реле .

Максимальная токовая защита выполнена по высокой стороне печного трансформатора на реле максимального тока РТ-40. Защита от перегрузки устанавливается по низкой стороне на реле РТ-80 индукционного типа с выдержкой времени.

Трансформаторы тока имеют коэффициент трансформации равный 5/5 и установлены для обеспечения безопасности обслуживающего персонала. Токовые цепи измерительных приборов подключаются через трансформаторы тока типа ТЛМ-10-2, цепи напряжения - к двум трансформаторам напряжения типа НОЛ.0.8-10УХЛ3, собранным в схему открытого треугольника.

Для симметрирования нагрузки применяется схема с реактор-делителем.

Рис. 13. Подробная схема питания ИНМ

11. СХЕМА УПРАВЛЕНИЯ, ЗАЩИТЫ И СИГНАЛИЗАЦИИ

Основной особенностью схемы управления высоковольтным выключателем с электромагнитным приводом является то, что ему требуются две цепи с разными токами, так как по катушке электромагнита включения проходят большие токи. Поэтому схему можно разделить на две части – схема управления, защиты и сигнализации, и схема включения электромагнита привода выключателя.

Для включения установки нужно переключатель SA1 поставить в положение «вкл» (на схеме верхнее положение) при этом должно быть достаточным давление воды в системе охлаждения KL3:1. При этом включится контактор KM и включится катушка привода включения ВВ YAC.

В схеме управления предусмотрено аварийное выключение при выходе из нормального режима работы различных систем. Аварийное выключение производится ступенчато.

При незначительных отклонениях от нормального режима включается предупредительная сигнализация в виде включающейся лампы или звонка, которая устанавливается переключателем SA3 (переключатель позволяет отключить сигнализацию). Контролируется температура воды KL4:1.

Аварийная сигнализация включается вместе с аварийным выключением ВВ, контакт KL1:2. Аварийное выключение возможно при срабатывании максимально-токовой защиты КА1, защиты от перегрузок КА2, отсутствии протока воды KL2:1. Аварийное отключение возможно нажатием кнопки SB1.

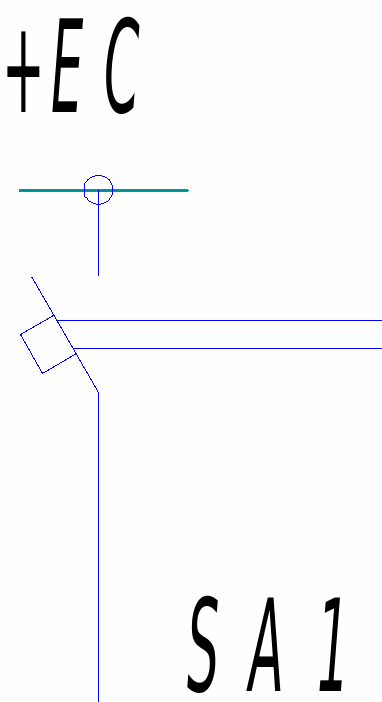

Рис.14 Схема управления защиты и сигнализации

ЗАКЛЮЧЕНИЕ

В данной курсовой работе спроектировано электроснабжение участка с двумя кузнечными индукционными нагревателями КИН-500/1 и одним индукционным нагревателем ИНМ-50П-15/50НБ для нагрева заготовок из цветных металлов и сплавов перед прессованием. Были составлены индивидуальный и групповой графики нагрузок участка: коэффициент использования ; коэффициент включения ; коэффициент спроса по активной мощности . Были рассчитаны токи КЗ свыше 1 кВ: и КЗ ниже 1 кВ:

Разработана схема электроснабжения участка, планировка расположения электроустановок, выбрано силовое оборудование ЭТУ. Разработана схема управления и сигнализации.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1) Электрооборудование электротехнологических установок Метод. указания к курсовому проектированию / Сост. А.Н.Миронова, Е.Ю.Смирнова; ЧГУ Чебоксары 2003.

2) Электроснабжение электротехнологических установок Метод. указания к курсовому проектированию / Сост. А.Н.Миронова, Е.Ю.Смирнова; ЧГУ Чебоксары 2003.

3) Миронов Ю.М., Миронова А.Н. Электрооборудование и электроснабжение электротермических, плазменных и лучевых установок Учеб. пособие для вузов. – М.: Энергоатомиздат. 1991. – 376 с.: ил.

4) Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования Учеб. пособие для вузов. – 4-е изд., перераб. и доп. - М.: Энергоатомиздат, 1989. – 608 с.: ил.

5) Электрооборудование и автоматика электротермических установок: (Справочник) / Под ред. А.П. Альтгаузена, М.Д. Бершицкого, М.Я. Смелянского, В.М. Эдемского. – М.: Энергия, 1978. – 304 с., ил.

6) Миронова А.Н., Миронов Ю.М. Особенности электротехнологических установок как потребителей электроэнергии: Учеб. пособие / Чуваш. ун-т. Чебоксары, 1990. 76 с.

7) Шамов А.И., Бодажков В.А. проектирование и эксплуатация высокочастотных установок. Л.: Машиностроение, 1974. 280 с.

Рис.. Силовая электрическая схема питания всего заданного количества установок
