Погрешность между графическим и аналитическим способами составляет:
Для остальных вариантов расчет аналогичен, результаты расчетов сводим в таблицы.
Вариант 2:
-
ТМН - 6300/35
Таблица 3
| | | | |
| 0 | 16 | 16 | 32 |
| 1000 | 18,6 | 18,74 | 33,34 |
| 2000 | 26,4 | 26,97 | 37,34 |
| 3000 | 39,4 | 40,69 | 44,02 |
| 4000 | 57,6 | 59,89 | 53,37 |
| 5000 | 81 | 84,58 | 65,4 |
| 6000 | 109,61 | 114,75 | 80,09 |
| 7000 | 143,41 | 150,41 | 97,45 |
| 8000 | 182,41 | 191,55 | 117,49 |
| 8998,9 | 226,56 | 238,13 | 140,17 |
| 10000 | 276,02 | 290,30 | 165,58 |
,кВт
,кВт
,кВт
Погрешность между графическим и аналитическим способами составляет:

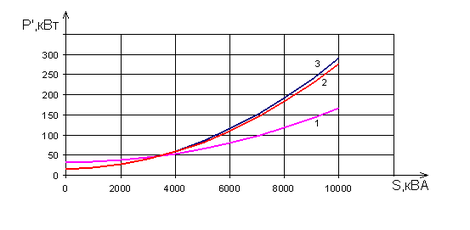

Рис. 4 Графики приведенных потерь для варианта 2 ( ;
)
1 – работает два трансформатора; 2 – работает первый трансформатор; 3- работает второй трансформатор;
Вариант 3:
-
ТМН - 4000/110
Таблица 4
| | | | |
| 0 | 12,5 | 12,5 | 25 |
| 1000 | 17,19 | 17,44 | 27,41 |
| 2000 | 31,95 | 32,25 | 34,63 |
| 3000 | 54,69 | 56,94 | 46,66 |
| 4000 | 97,5 | 91,5 | 63,5 |
| 5000 | 129,65 | 135,94 | 85,16 |
| 6000 | 181,25 | 190,7 | 111,74 |
| 7000 | 242,19 | 255,05 | 143,06 |
| 8000 | 312,5 | 329,3 | 179,2 |
| 8998,9 | 392,1 | 413,35 | 220,11 |
| 10000 | 481,25 | 507,5 | 265,94 |

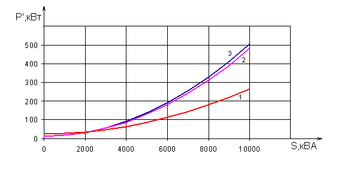

Рис. 5 Графики приведенных потерь для варианта 3 ( ;
)
1 – работают два трансформатора; 2 – работает первый трансформатор; 3- работает второй трансформатор;
Вариант 4:
-
ТМН - 6300/110
Таблица 5
| | | | |
| 0 | 16,54 | 16,54 | 33,08 |
| 1000 | 19,32 | 19,48 | 34,51 |
| 2000 | 27,64 | 28,31 | 38,8 |
| 3000 | 41,52 | 43,02 | 45,94 |
| 4000 | 60,94 | 63,61 | 55,95 |
| 5000 | 85,92 | 90,09 | 68,81 |
| 6000 | 116,45 | 122,45 | 84,54 |
| 7000 | 152,53 | 160,7 | 103,12 |
| 8000 | 194,16 | 204,83 | 124,56 |
| 8998,9 | 241,28 | 254,79 | 148,83 |
| 10000 | 294,07 | 310,75 | 176,01 |

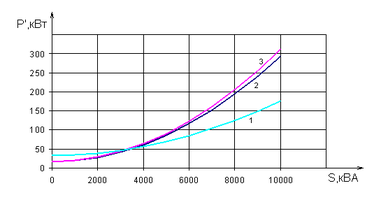

Рис. 6 Графики приведенных потерь для варианта 4 ( ; )
1 – работают два трансформатора; 2 – работает первый трансформатор; 3- работает второй трансформатор;
6. Годовые потери мощности и электроэнергии в трансформаторах
Потери мощности в трансформаторах складываются из потерь активной и реактивной мощностей.
Потери активной мощности складываются из потерь на нагрев обмоток трансформатора, зависящих от тока нагрузки, и из потерь на нагрев стали сердечника магнитопровода (перемагничивание и вихревые токи), не зависящих от нагрузки.
Потери мощности в трансформаторе могут быть определены по справочным данным следующим образом:
Потери электроэнергии:
, где
- число часов использования максимальных потерь
- время включения трансформатора
- коэффициент загрузки трансформатора
Рассмотрим два случая:
1) Когда работает один трансформатор. В этом случае:
, где
- мощность i-ой ступени графика нагрузки
-паспортная мощность трансформатора
2) Когда работают оба трансформатора, но раздельно, то есть секционный выключатель разомкнут.
Коэффициент загрузки для раздельно работающих трансформаторов:
, учитываем то, что трансформаторы загружены равномерно
Так как минимальная мощность ступени суточного графика нагрузки равна 8174 кВА и больше мощности, при которой целесообразно переходить от одного трансформатора к двум (
) во всех рассмотренных выше четырёх случаях, то получается, что на ГПП всё время работают оба трансформатора.
Вариант 1:
-
ТМН - 4000/35
Приведем пример расчета годовых потерь мощности и электроэнергии в трансформаторах для данного варианта:
Коэффициент загрузки для раздельно работающих трансформаторов:
Потери мощности для раздельно работающих трансформаторов:
Потери электроэнергии для раздельно работающих трансформаторов:
Для остальных вариантов расчет аналогичен. Расчеты сводим в таблицы.
Таблица 6
| № ступени | Нагрузка кВА | Кзагр.*0,5 | Прод-ть одной ступени нагрузки ч/год | Кзагр. двух отдельно работающих тр-ов | Потери мощн. в тр-ах кВт | Потери эл.эн. в тр-ах кВт*ч/год |
| 1 | 8174 | 1,02 | 730 | 1,02 | 167,62 | 1164900 |
| 2 | 8251,6 | 1,03 | 730 | 1,03 | 170,86 | 1191000 |
| 3 | 8407,9 | 1,05 | 365 | 1,05 | 176,54 | 1227000 |
| 4 | 8431,5 | 1,054 | 2920 | 1,054 | 177,4 | 1293000 |
| 5 | 8638,9 | 1,08 | 182,5 | 1,08 | 185,09 | 1291000 |
| 6 | 8670 | 1,084 | 365 | 1,084 | 186,26 | 1305000 |
| 7 | 8691,4 | 1,086 | 365 | 1,086 | 187,06 | 1311000 |
| 8 | 8766,5 | 1,096 | 182,5 | 1,096 | 189,91 | 1329000 |
| 9 | 8791,5 | 1,099 | 182,5 | 1,099 | 190,87 | 1337000 |
| 10 | 8818,9 | 1,102 | 1277,5 | 1,102 | 191,91 | 1370000 |
| 11 | 8998,9 | 1,125 | 1460 | 1,125 | 198,88 | 1430000 |
| Итого: | 8760 | 2022,4 | 24733000 |
Вариант 2:
-
ТМН - 6300/35
Таблица 7
| № ступени | Нагрузка кВА | Кзагр.*0,5 | Прод-ть одной ступени нагрузки ч/год | Кзагр. двух отдельно работающих тр-ов | Потери мощн. в тр-ах кВт | Потери эл.эн. в тр-ах кВт*ч/год |
| 1 | 8174 | 0,649 | 730 | 0,649 | 118,86 | 713000 |
| 2 | 8251,6 | 0,655 | 730 | 0,655 | 120,52 | 726100 |
| 3 | 8407,9 | 0,667 | 365 | 0,667 | 123,91 | 741300 |
| 4 | 8431,5 | 0,669 | 2920 | 0,669 | 124,42 | 827200 |
| 5 | 8638,9 | 0,686 | 182,5 | 0,686 | 129,03 | 776100 |
| 6 | 8670 | 0,688 | 365 | 0,688 | 129,73 | 787500 |
| 7 | 8691,4 | 0,690 | 365 | 0,690 | 130,21 | 791400 |
| 8 | 8766,5 | 0,696 | 182,5 | 0,696 | 131,91 | 799100 |
| 9 | 8791,5 | 0,698 | 182,5 | 0,698 | 132,48 | 803600 |
| 10 | 8818,9 | 0,70 | 1277,5 | 0,70 | 133,11 | 843600 |
| 11 | 8998,9 | 0,714 | 1460 | 0,714 | 137,28 | 882600 |
| Итого: | 8760 | 1411,46 | 8691500 |
Вариант 3:
-
ТМН - 4000/110
