Рис. 9 Трансформатор струму типу IMB

1. Газова подушка

2. Кришка отвору для заливки масла (не показано)

3. Кварцовий пісок

4. Струмопровід з паперовою ізоляцією

5. Сердечники/вторинні обмотки

6. Коробка вторинних виводів

7. Ємнісний вивід

8. Розширювальна система

9. Показник рівня масла

10. Вивід первинної обмотки

11. Заземляючий вивід

Первинна обмотка

Первинна обмотка складається з одного або декількох паралельних алюмінієвих або мідних провідників U-подібної форми, виконаних за типом введення з ємкісними обкладаннями. Технологія намотування ізоляції автоматизована, що покращує якість, спрощує процес і його керованість.

Провідники ізольовані спеціальним папером, що має високу діелектричну і механічну міцність, низькі діелектричні втрати, підвищену стійкість до старіння.

Подібна конструкція також добре підходить і для первинних обмоток з великою кількістю ампера-витків. Це використовуються при низьких первинних струмах, наприклад для захисту від несиметрії в конденсаторних батареях.

Сердечники и вторинні обмотки

У трансформаторах струму типа IMB можна легко реалізувати будь-яку конфігурацію сердечників вторинних обмоток.

Сердечники для вимірів виготовляються із сплаву нікелю, що володіє малими втратами (тобто високим класом точності) і низьким рівнем насичення.

Сердечники для захисту виконані з високоякісної сталевої стрічки з орієнтованою структурою. За замовленням в трансформаторі можуть бути застосовані сердечники, що мають немагнітний зазор. Вторинна обмотка складається з мідного дроту з двошаровою емалевою ізоляцією, тому витоки струму між обмотками і між додатковими відпаюваннями обмоток незначні.

Просочення

Обмотки проходять сушку під вакуумом. Після збірки трансформатора весь вільний внутрішній простір (приблизно 60%) заповнюється чистим сухим кварцовим піском. Підготовлений таким чином трансформатор вакуумувався і заповнюється дегазованим мінеральним маслом, яке перемішується з піском, проникає в ізоляцію і просочує її. Після цього трансформатор герметизується і у такому вигляді.

Бак та ізолятор

Основою трансформатора є алюмінієвий бак, в якому розташовані сердечники з вторинними обмотками. Ізолятор, що вмонтовується на кришці бака, є високоміцною фарфоровою покришкою з коричневою глазур'ю. На вимогу замовника покришка може бути виконана зі світло-сірого фарфору або органічної для кремнію гуми. Система ущільнень трансформатора складається з кільцевих прокладок ущільнювачів.

Розширювальна система

Трансформатори IMB забезпечені розширювальною системою, змонтованою вище за верхній торець фарфорової покришки. Герметична розширювальна система як робочий елемент в якій застосований азот, дозволяє компенсувати зміну об'єму масла у всьому діапазоні робочих температур.

Застосування азотної подушки дозволило підвищити експлуатаційну надійність трансформатора і звести до мінімуму його обслуговування. Вживання такої системи в IMB стало можливим завдяки скороченню об'єму масла за рахунок заповнення вільних об'ємів кварцовим піском, при цьому відносно великої об'єм газу дозволяє компенсувати зміну тиску.

Система сильфонів, застосована в трансформаторах на великі струми, складається з декількох сильфонів з неіржавіючої сталі, поміщених в масло і таких, що не входять в контакт з атмосферою. Термічна зміна об'єму масла і надлишковий внутрішній тиск компенсується зміною об'єму сильфонів. За замовленням розширювальними системами на основі сильфонів можуть бути укомплектовані трансформатори і на малі первинні струми.

Ємнісний вивід

Ємкісні обкладки в ізоляції первинного струмопроводу можуть використовуватися як ємкісний дільник напруги. Для цього з передостаннього шару ємкісних обкладань через прохідний ізолятор в стінці бака виводиться відпаювання. Перевагою ємкісного виводу є те, що він дозволяє перевіряти стан ізоляції через вимір кута діелектричних втрат під високою напругою. Вивід також може використовуватися для вказівки наявності напруги, синхронізації і тому подібне, проте його вихідна потужність обмежена низькою ємкістю шарів.

Підключене навантаження має бути менше 10 кОм, при цьому якщо вивід не використовується, він має бути заземлений.

Клімат

Трансформатори призначені для роботи у всіх кліматичних зонах світу — від полярної до пустель.

Термін служби

Герметичність трансформатора IMB, а також низька і рівнорозподілена напруженість електричного поля в ізоляції первинної обмотки гарантують надійність роботи трансформатора в течію понад 30 років.

Заповнення кварцовим піском

Вживання кварцового піску дозволило понизити об'єм масла, а також забезпечити підвищену механічну стійкість сердечників і первинної обмотки при перевезенні і дії струмів КЗ.

Гнучкість конструкції

Трансформатори струму IMB випускаються на первинні струми до 4000 А. За рахунок збільшення об'єму бака трансформатори можуть бути укомплектовані великим числом сердечників вторинних обмоток або сердечниками з великим поперечним перетином.

Стійкість до корозії

Застосування алюмінієвих сплавів гарантує високу стійкість трансформатора до корозії без яких-небудь додаткових заходів захисту. Анодування компонентів IMB 36-170 кВ виконується під замовлення. У районах з украй важкими умовами експлуатації металеві деталі IMB можуть бути покриті спеціальною фарбою.

Сейсмостійкість

Конструкція трансформаторів IMB має високу механічну міцність, що забезпечує їх надійну роботу при землетрусах без вживання демпферів.

Таблиця 21. Габаритні розміри трансформатора тока IMB 245

Тип

A

B

C

D

E

F

G

H

J

K

Полная высота

Высота до первичн. вывода

Высота до изолятора

Высота изолятора

Расстояние между первичн. выводами

Габаритные размеры бака

Высота до коробки вторичных выводов

Шаг между установочными отверстиями

IMB 245

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

3665

3065

970

1915

745

270

370

885

555

450

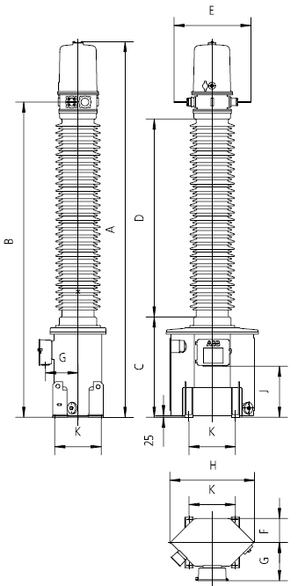

Рис. 10 Габаритні розміри трансформатора тока IMB 245

Трансформатори напруги

Ємнісний дільник напруги СPА

1. Розширювальна система

2. Ємнісні елементи

3. Ввід проміжної напруги

8. Плоский лінійний вивід, 4 отвори 10. Виведення низької напруги (для підключення апаратури ВЧ зв'язки) Електромагнітний блок ЕОА або ЕОВ 4. Покажчик рівня масла

5. Компенсуючий реактор

6. Антиферорезонансний ланцюг

7. Первинна і вторинна обмотки

9. Газова подушка

11. Коробка виводів

12. Сердечник

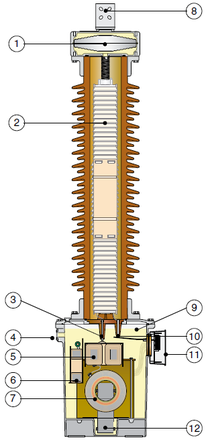

Рис 11. Трансформатор напруги CPA245

Ємкісні вимірювальні трансформатори напруги (ЕТН) і конденсатори зв'язку призначені для установки між фазою і землею в мережах з ізольованою або заземленою нейтраллю.

Конструкція і відмінності СРА і СРВ

Ємкісний трансформатор напруги з електромагнітним блоком типа ЕОА називається СРА, а з електромагнітним блоком типа ЕОВ — СРВ. Конструкції блоків ЕОА і ЕОВ в цілому ідентичні, проте ЕОВ має більший бак. Це дозволяє збільшити габаритні розміри сердечника, і, отже, підвищити потужність обмоток і їх клас точності.

Стандартний ємкісною дільник, що має позначення СЗА (висока ємкість) або СЗВ (надвисока ємкість), вмонтовується на електромагнітному блоці, і разом з ним утворює ємкісною трансформатор напруги. Конденсатор зв'язку (використовуваний без електромагнітного блоку ємкісної дільник) має позначення ССА (висока ємкість) або ССВ (надвисока ємкість).

Ємкісний дільник напруги

Ємкісний дільник напруги складається з одного або двох модулів, встановлених один на іншій. Кожен модуль містить велика кількість послідовно сполучених ємкісних елементів з масляною ізоляцією. Модулі заповнені синтетичним маслом, що знаходиться під невеликим надлишковим тиском, який створює розширювальна система. У конструкції використовуються кільцеві прокладки ущільнювачів.

Конструкція ємкісних елементів відповідає вимогам комерційного обліку електроенергії і вони складаються з алюмінієвої фольги, електротехнічного паперу і поліпропіленової плівки, просочених синтетичним маслом, що має кращі діелектричні властивості, чим звичайне мінеральне масло, і вживаним для комбінованого діелектрика. Завдяки комбінуванню паперу і поліпропіленової плівки цей діелектрик практично повністю нечутливий до температурних змін.

Електромагнітний блок

Ємкісною дільник напруги і електромагнітний блок сполучені за допомогою внутрішніх введень, що забезпечує високу точність вимірів.

Електромагнітний блок розміщується в герметичному алюмінієвому баку, заповненому мінеральним маслом. Він складається з мідного дроту з двошаровою емалевою ізоляцією, а також сердечника, зібраного з листів високоякісної трансформаторної сталі.

Первинна обмотка складається з основної і декількох зрівняльних обмоток, використовуваних для налаштування коефіцієнта трансформації. Номінальна проміжна напруга складає приблизно 22/л/З кВ.

ЕОА і ЕОВ забезпечені вбудованим компенсуючим реактором, який сполучений послідовно з дільником напруги і первинною обмоткою. Цей реактор компенсує кут зрушення фази, викликаний ємкісним дільником напруги. Налаштування ємкісного і індуктивного опорів кожного трансформатора здійснюється індивідуально перед перевіркою його класу точності.

Клімат

Трансформатори призначені для роботи у всіх кліматичних зонах світу — від полярної до пустель.

Ферорезонанс

Низька індукція у поєднанні з ефективним демпфуючим ланцюгом забезпечує безпечне і надійне загасання ферорезонансу при всіх частотах і напрузі до номінального коефіцієнта напруги.

Термін служби

Низька напруженість на ємкісних елементах забезпечує надійність роботи і термін служби трансформатора, що перевищує 30 років.

Властивості в перехідних процесах

Висока проміжна напруга і велика ємкість забезпечують більш кращі параметри загасання перехідних процесів в трансформаторі, чим це міжнародними стандартами, що передбачено діють.

Регулювання

Зрівняльні обмотки для налаштування коефіцієнта трансформації виведені в коробку вторинних виводів і можуть використовуватися для корекції класу точності.

Високочастотний зв'язок

Компенсуючий реактор, підключений на стороні високої напруги первинної обмотки трансформатора СРА або СРВ, дозволяє підключати до ємкісного дільника апаратуру високочастотного зв'язку (при частотах більше 400 кГц).

Паразитна ємкість

Вживання компенсуючого реактора на стороні високої напруги основної первинної обмотки забезпечує зниження паразитної ємкості до 200 пФ і менш, що регламентоване стандартами МЕК.

Таблиця 22. Габаритні розміри CPA 245

Тип	Кількість ємнісних модулів	A	B	C	D	E
		Повна висота	Висота ізолятора	Висота до коробки вторинних виводів	Відстань між установочними отворами	Висота до фланця
CPA 245	1	мм	мм	мм	мм	мм
		2920	1960	340	335	740

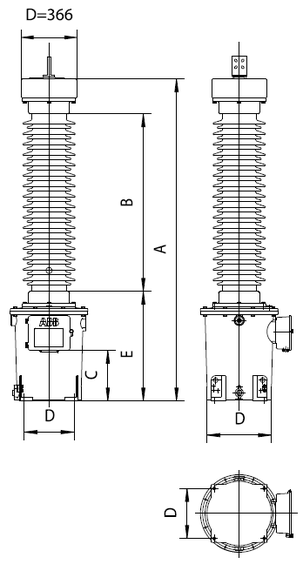

Рис 12. Габаритні розміри CPA 245
