Умовні позначення

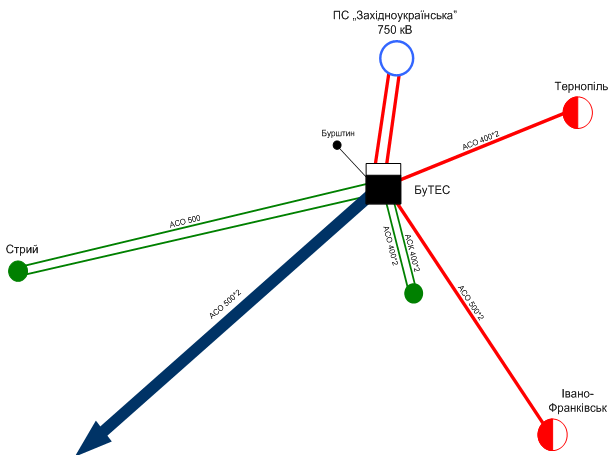

Рис 2. Схема видачі потужності БуТЕС

2. Реконструкція ВРП 220 кВ

2.1 Задача реконструкції

Головною причиною реконструкції відкритих розподільчих пристроїв на Бурштинській ТЕС є застарілість обладнання і невідповідність його новим євростандартам, так як воно було закладене у 60-хх роках минулого століття. Це, в свою чергу, є причиною частих поломок і відказів обладнання. Більшість обладнання, яке зараз встановлене, не випускається, і запасних деталей для ремонту дістати практично неможливо.

На рівні з новими технологіями, що почали застосовувати на електростанціях, почали застосовувати нове технологічне обладнання розподільчих пристроїв, а саме елегазове обладнання. Елегаз, в порівнянні з повітрям має вдвічі більшу діелектричні міцність і кращі дугогасильні властивості при атмосферному тиску. Також, відключення елегазових вимикачів відбувається практично безшумно.

Крім цього, елегазові вимикачі мають ще кілька переваг у порівнянні з повітряними, а саме: зникає необхідність у компресорному господарстві, що знижує втрати потужності на власні потреби; менші габарити дозволяють зменшити затрати на грозозахист і зменшити площу самого розподільчого пристрою; також елегезаві вимикачі є безпечнішими і довговічнішими в експлуатації.

Крім елегазових вимикачів, на розподільчих пристроях встановлюють нові тими трансформаторів струму і напруги, які заповнюються сумішшю з кварцового піску і масла, що збільшує діелектричну міцність. Також використовують новий тип роз’єднувачів, які надійніше працюють у важких погодних умовах.

Все це обладнання різко знижує витрати на експлуатацію і ремонти, підвищує рівень надійності передачі потужності.

2.2 Заміна обладнання

2.2.1 Струми КЗ

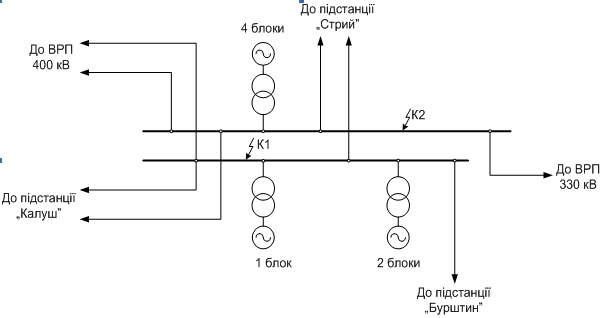

Рис. 3. План ВРП-220 кВ

Таблиця 11. Струми КЗ

U=233,3 кВ	I(1)3	I(1)1	I(2)1	3I(0)1
К1	34,053 -88,3	13,555 -88,5	13,555 -88,5	40,660 -88,5
К2	21,623 -88,6	8,587 -88,8	8,621 -88,8	21,166 -88,5

2.2.2 Вибір та перевірка обладнання

Усі елементи розподільчого пристрою електричної станції повинні надійно працювати в умовах тривалих нормальних режимів, володіти термічною і динамічною стійкістю при коротких замиканнях. Тому перевірка відповідностей їх параметрів при роботі в різних режимах є дуже важливою.

Також необхідно враховувати фактори навколишнього середовища (вологість, температура, висота над рівнем моря та ін.), так як може виникнути необхідність встановлення обладнання з підвищеною надійністю.

Вимикачі та роз'єднувачі

Вибір вимикачів та роз'єднувачів виконується за параметрами наведеними в табл. 12 і 13.

Таблиця 12

Параметри вимикача	Умови вибору
Номінальна напруга
Номінальний струм
Номінальний струм відключення
Номінальний імпульс квадратичного струму

Таблиця 13

Параметри роз’єднувача	Умови вибору
Номінальна напруга
Номінальний струм
Номінальний струм електродинамічної стійкості
Номінальний імпульс квадратичного струму

Вибір вимикача

Таблиця 14. Паспортні дані елегазового вимикач HPL- 245В1

Номінальна напруга	кВ	245
Найбільша робоча напруга	кВ	252
Номінальна частота	Гц	50
Номінальний струм	А	4000
Струм термічної стійкості	кА (с)	63 (3)
Номінальний струм відключення	кА	63
Нормальний струм включення	кА	160
Тривалість наскрізного струму КЗ	с	3
Власний час включення	мс	< 60
Власний час відключення	мс	14±2
Повний час відключення	мс	40

Перевірка:

Номінальна напруга:

Номінальний струм:

Посилений струм:

По вимикаючій здатності:

На електродинамічну стійкість:

На термічну стійкість:

Вибраний вимикач відповідає усім вимогам.

Таблиця 15. Паспортні дані роз’єднувача SGF 245

Номінальна напруга	кВ	245
Номінальний струм	А	1600-4000
Струм електродинамічної стійкості для роз’єднувача і заземлювача	кА	100/125
Струм термічної стійкості для роз’єднувача і заземлювача	кА	40/50
Розривна здатність в трифазному ланцюгу при індуктивному чи ємнісному навантаженні	А	1.5

Перевірка:

Номінальна напруга:

Номінальний струм:

Посилений струм:

На електродинамічну стійкість:

На термічну стійкість:

Вибраний роз’єднувач відповідає усім вимогам.

Вимірювальні трансформатори напруги і струму

Вимірювальні трансформатори напруги і струму використовуються в ланцюгах змінного струму електроустановок високої напруги, коли пряме вмикання в первинні ланцюги контрольно-вимірювальних приладів, реле і приладів автоматики технічно неможливо та не відповідає техніці безпеки.

Вибір та перевірка трансформаторів напруги і струму виконується за параметрами наведеними в табл. 16 і 17.

Таблиця 16

Параметри ТС	Умови вибору
Номінальна напруга
Номінальний первинний струм
Номінальний вторинний струм	1; 5 А
Клас точності	Залежить від класу точності вимірювальних пристроїв
Електродинамічна стійкість

Таблиця 17

Параметри ТС	Умови вибору
Номінальна напруга
Клас точності	Залежить від класу точності вимірювальних пристроїв
Номінальна потужність вторинної обмотки

Паспортні дані вибраних трансформаторів струму і напруги наведено в табл. 18 і 19.

Таблиця 18. Паспорті дані трансформатор струму IMB 245

Конструкція	Баковий (U-подібний) тип
Ізоляція	Масло, папір, кварцовий пісок
Номінальна напруга	242 кВ
Максимальний первинний струм	До 4000 А
Струм термічної стійкості	До 63 кА/1 сек
Струм електродинамічної стійкості	До 160 кА
Ізолятори	Фарфор
Довжина шляху витоку	> 25 мм/кВ
Умови експлуатації Температурний діапазон Висота установки над рівнем моря	-40 °С до +40 °С Максимально 1000 м

Номінальний імпульс квадратичного струму:

Вибраний трансформатор струму відповідає усім вимогам.

Таблиця 19. Паспорті дані трансформатора напруги CPA 245

Конструкція	Ємнісний тип
Ізоляція ЕДН ЭМБ	Алюмінієва фольга, папір, поліпропіленова плівка і синтетичне масло Папір, мінеральне масло
Номінальна напруга	242 кВ
Коефіцієнт напруги (Vf)	До 1,9/8 годин
Ізолятори	Фарфор
Довжина шляху витоку	≥ 25 мм/кВ
Умови експлуатації Температурний діапазон Висота установки над рівнем моря	-40 °С до +40 °С Максимально 1000 м

Вибраний трансформатор напруги відповідає усім вимогам.

2.2.3 Характеристики вибраного обладнання

Вимикач

Вимикачі HPL можуть працювати з одно- і триполюсним управлінням. Вимикачі з однією дугогогасильною камерою на полюс можуть працювати в обох режимах управління. Вимикачі з декількома дугогогасильними пристроями допускають управління лише на один полюс.

Три полюси вимикача вмонтовуються на окремих полюсних опорах. При трьох-полюсному режимі управління полюса вимикача і привід сполучені між собою тягою. Кожен полюс вимикача обладнаний своєю окремою відключаючою пружиною.

Кожен полюс вимикача є герметичною заповненою елегазом (SF6) колонкою, яка має дугогасильний пристрій, порожнистий опорний ізолятор і корпус механізму.

Експлуатаційна надійність і термін служби елегазового (Sf6) вимикача багато в чому залежать від здатності забезпечити герметизацію об'єму з елегазом Sf6 і нейтралізувати дію вологості і продуктів розкладання газу.

•Ризик витоку газу незначний завдяки вживанню подвійних кільцевих і хрестоподібних ущільнень з каучуку нітрилу.

•У кожній дугогасительной камері поміщається фільтр (десикант) абсорбції, який поглинає вологу і продукти розкладання.

Характеристики
