- относительно короткое время заряда;

- большое количество циклов «заряда-разряда» (при правильной эксплуатации они выдерживают более 1000 циклов);

- легко восстанавливаются после длительного хранения.

Недостатки Ni-Cd аккумуляторов:

- наличие эффекта памяти — если регулярно ставить не до конца разряженный аккумулятор на зарядку, его емкость будет снижаться за счет роста кристаллов на поверхности пластин и других физико-химических процессов. Чтобы аккумулятор не «отдал концы» раньше времени, хотя бы раз в месяц его необходимо «тренировать», о чем сказано чуть ниже;

- кадмий — очень токсичное вещество, поэтому производство Ni-Cd аккумуляторов плохо сказывается на экологии. Также возникают проблемы с переработкой и утилизацией самих аккумуляторов.

- низкая удельная емкость;

- большой вес и габариты по сравнению с другими типами аккумуляторов при одинаковой емкости;

- высокий саморазряд (после заряда за первые 24 часа работы теряют до 10%, а за месяц — до 20% запасенной энергии).

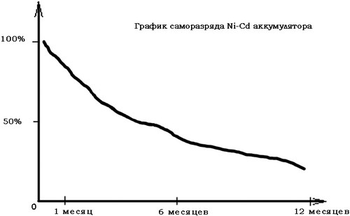

Рисунок 4 - Саморазряд Ni-Cd аккумуляторов

В настоящее время число выпускаемых Ni-Cd аккумуляторов стремительно сокращается, им на смену пришли, в частности, Ni-MH батареи.

3. Никель-металлогидридные аккумуляторы

На протяжении нескольких десятилетий никель-кадмиевые аккумуляторы использовались достаточно широко, но высокая токсичность производства заставляла искать альтернативные технологии. В результате были созданы никель-металлогидридные батареи, производимые и по сегодняшний день.

Несмотря на то, что работы над созданием Ni-MH аккумуляторов начались еще в 1970-е годы, устойчивые металлогидридные соединения, способные связывать большие объемы водорода, были найдены только через десять лет.

Первый Ni-MH аккумулятор, в котором в качестве основного активного материала металлогидридного электрода применялся сплав LaNi5, был запатентован Виллом в 1975 г. В ранних экспериментах с металлогидридными сплавами, никель-металлогидридные аккумуляторы работали нестабильно, и требуемой емкости батарей достичь не получалось. Поэтому промышленное использование Ni-MH аккумуляторов началось только в середине 80-х годов после создания сплава La-Ni-Co, позволяющего электрохимически обратимо абсорбировать водород на протяжении более 100 циклов. С тех пор конструкция Ni-MH аккумуляторных батарей непрерывно совершенствовалась в сторону увеличения их энергетической плотности.

Никель-металлогидридные аккумуляторы по своей конструкции являются аналогами никель-кадмиевых аккумуляторов, а по электрохимическим процессам – никель-водородных аккумуляторов. Удельная энергия Ni-MH-аккумулятора значительно выше удельной энергии Ni-Cd- и Ni-Н2-аккумуляторов (таблица 1).

Таблица 1

Значительный разброс некоторых параметров в таблице 1 связан с различным назначением (конструкциями) аккумуляторов. Отличительными особенностями НМ-аккумулятора являются высокая емкость, высокие мощностные (критические) характеристики (способность заряда и разряда большими токами), способность выдерживать избыточный заряд и сверхглубокий разряд (переполюсовку), отсутствие дендритообразований. Очень важным преимуществом НМ-аккумулятора перед НК-аккумулятором является отсутствие экологически очень вредного элемента – кадмия. По напряжению, типоразмерам, конструктивному исполнению и технологии НМ-аккумулятор соответствует НК-аккумулятору, и они могут быть взаимозаменяемы как в производстве, так и в эксплуатации.

Замена отрицательного электрода позволила повысить в 1,3-2 раза закладку активных масс положительного электрода, который и определяет емкость аккумулятора. Поэтому Ni-MH аккумуляторы имеют по сравнению с Ni-Cd аккумуляторами значительно более высокими удельными энергетическими характеристиками.

В результате область применения НМ-аккумуляторов близка к области применения НК-аккумуляторов, НМ-аккумуляторы используются в сотовых телефонах, пейджерах, радиотелефонах, сканерах, фонарях, радиостанциях, электровелосипедах, электромобилях, гибридных автомобилях, электронных таймерах и декадных счетчиках, резервных запоминающих устройствах (MBU) и центральных процессорах (СР) компьютеров и ноутбуков, устройствах обнаружения наличия огня и дыма, устройствах охранной сигнализации, приборах экологического анализа воды и воздуха, блоках памяти электронно-управляемых обрабатывающих станков, радиоприемниках, диктофонах, калькуляторах, электрических бритвах, слуховых аппаратах, электрических игрушках и т.д.

В отличие от Ni-Cd в Ni-MH батареях в качестве анода берется сплав металлов, поглощающих водород. Щелочной электролит по-прежнему не принимает участия в реакции, основывающейся на перемещении ионов водорода между электродами. В ходе зарядки гидрооксид никеля Ni(OH)2 превращается в оксигидрит NiOOH, отдавая водород сплаву отрицательного электрода. Поглощение водорода не является изотермической реакцией, поэтому металлы для сплава всегда подбирают таким образом, чтобы один из них при связывании газа выделял, а другой, наоборот, поглощал тепло. В теории это должно было обеспечить тепловой баланс, тем не менее, никель-металлогидридные аккумуляторы греются существенно сильнее, нежели никель-кадмиевые.

Успех распространению никель-металлогидридных аккумуляторных батарей обеспечили высокая энергетическая плотность и нетоксичностъ материалов, используемых при их производстве.

4. Основные процессы Ni-MH аккумуляторов

В Ni-MH аккумуляторах в качестве положительного электрода используется оксидно-никелевый электрод, как и в никель-кадмиевом аккумуляторе, а электрод из сплава никеля с редкоземельными металлами, поглощающий водород, используется вместо отрицательного кадмиевого электрода.

На положительном оксидно-никелевом электроде Ni-MH аккумулятора протекает реакция:

Ni(OH)2 + OH → NiOOH + H2O + (заряд)

NiOOH + H2O + → Ni(OH)2 + OH (разряд)

На отрицательном электроде металл с абсорбированным водородом превращается в металлогидрид:

M + H2O + → MH + OH (заряд)

MH + OH → M + H2O + (разряд)

Общая реакция в Ni-MH аккумуляторе записывается в следующем виде:

Ni(OH)2 + M → NiOOH + MH (заряд)

NiOOH + MH → Ni(OH)2 + M (разряд)

Электролит в основной токообразующей реакции не участвует.

После сообщения 70-80 % емкости и при перезаряде на оксидно-никелевом электроде начинает выделяться кислород:

2OH → 1/2 O2 + H2O + 2 (перезаряд),

который восстанавливается на отрицательном электроде:

1/2O2 + H2O + 2 → 2OH (перезаряд)

Две последние реакции обеспечивают замкнутый кислородный цикл. При восстановлении кислорода обеспечивается еще и дополнительное повышение емкости металлогидридного электрода за счет образования группы OH .

При разряде после исчерпания емкости положительного электрода (при переразряде) на нем протекает побочная реакция выделения водорода:

2H2O + 2 → Н2 + 2OH (переразряд).

Водород через пористый сепаратор достигает отрицательного электрода и окисляется на нем:

Н2 + 2OH →2H2O + 2 (переразряд).

5. Конструкция электродов Ni-MH аккумуляторов

Металловодородный электрод.

Главным материалом, определяющим характеристики Ni-MH аккумулятора, является водородабсорбирующий сплав, который может поглощать объем водорода, в 1000 раз превышающий свой собственный объем.

Самое большое распространение получили сплавы типа LaNi5, в которых часть никеля заменена марганцем, кобальтом и алюминием для увеличения стабильности и активности сплава. Для уменьшения стоимости некоторые фирмы-производители вместо лантана применяют миш-металл (Мm, который представляет собой смесь редкоземельных элементов, их соотношение в смеси близко к соотношению в природных рудах), включающий кроме лантана также церий, празеодим и неодим.

При зарядно-разрядном циклировании имеет место расширение и сжатие на 15-25% кристаллической решетки водородабсорбирующих сплавов из-за абсорбции и десорбции водорода. Такие изменения ведут к образованию трещин в сплаве из-за увеличения внутреннего напряжения. Образование трещин вызывает увеличение площади поверхности, которая подвергается коррозии при взаимодействии с щелочным электролитом. По этим причинам разрядная емкость отрицательного электрода постепенно понижается.

В аккумуляторе с ограниченным количеством электролита, это порождает проблемы, связанные с перераспределением электролита. Коррозия сплава приводит к химической пассивности поверхности из-за образования стойких к коррозии оксидов и гидроксидов, которые повышают перенапряжение основной токообразующей реакции металлогидридного электрода. Образование продуктов коррозии происходит с потреблением кислорода и водорода из раствора электролита, что, в свою очередь, вызывает снижение количества электролита в аккумуляторе и повышение его внутреннего сопротивления.
