151373 (621680), страница 3
Текст из файла (страница 3)
Глибина проникнення λ , як ми вже говорили , має порядок 10-5.. 10-6 см , а довжина когерентності для чистих металів, по оцінках англійського фізика А. Піппарда, повинна бути порядку 10-4 см. Як показали радянські фізики В. Л. Гінзбург і Л. Д. Ландау, поверхнева енергія буде позитивною, якщо відношення λ/ξ, менше ніж 0,7. Цей випадок реалізується в речовин, що прийнято називати надпровідниками І роду. Надпровідники першого роду, чи м'які надпровідники, як правило, це чисті метали.

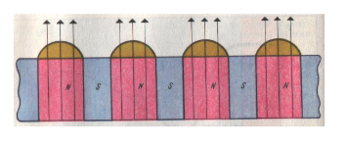

Отже, у надпровідниках І роду поверхнева енергія позитивна, тобто в нормальному стані вища, ніж у надпровідному. Якщо у товщині такого матеріалу виникає нормальна зона, то для створення границі між надпровідною і нормальною фазами необхідна витрата деякої енергії. Це і пояснює причину розшарування надпровідника в проміжному стані тільки на кінцеве число зон. При цьому розміри S- і N-областей можуть бути порядку міліметра, їх можна бачити навіть неозброєним оком, покриваючи поверхню зразка тонким магнітним чи надпровідним (діамагнітним) порошком. Магнітні порошки притягаються полем і розташовуються на виході нормальних шарів, як показано на рисунку 11.
Рис .11
Тепер про надпровідники ІІ роду. Проміжний стан відповідає ситуації, коли відстань λ<ξ. Але можуть бути речовини, у яких довжина когерентності менше глибини проникнення. Величина 10-4 см відповідає тільки чистим металам, для них поверхнева енергія завжди позитивна. У неоднорідних металах при наявності домішок все інакше. Зіткнення електронів з атомами домішки можуть привести до зниження довжини когерентності ξ. У таких матеріалах, як сплави, довжина когерентності виявляється меншою, і часто в сотні разів, ніж глибина проникнення. Таким чином, надпровідники ІІ роду - це сплави і метали з домішками.
У надпровідниках ІІ роду поверхнева енергія негативна (λ>ξ), тому створення границі розділу між фазами пов'язано із звільненням деякої енергії. Всяке тіло прагне понизити свою енергію, якщо є для цього можливість. У надпровідників з негативною поверхневою енергією така можливість є. Їм енергетично вигідно пропустити у свій обсяг частину зовнішнього магнітного потоку. Речовина при цьому розпадається на деяку суміш із дрібних надпровідних і нормальних областей, границі яких паралельні напрямку прикладеного поля. Такий стан прийнятий називати змішаним.
1.5 Абрикосові вихрі
Надпровідники ІІ роду характеризуються дуже своєрідними електромагнітними властивостями. Дуже цікавою є картина проникнення магнітного поля в товщину такого зразка.
Ще в 1936 р. радянський фізик Л. В. Шубніков, експериментуючи із надпровідними сплавами, знайшов, що магнітне поле проникає в зразок, який частково усе ще залишається надпровідним. Значення поля, при якому починається проникнення, одержало назву нижнього чи першого критичного магнітного поля з індукцією Вк1, а при другому - верхньому критичному значенні магнітного поля з індукцією Вк2 надпровідність цілком зникає у всьому зразку. У проміжку між цими значеннями полів ефект Мейснера виявляється не цілком і надпровідник знаходиться в особливому змішаному стані.
Дуже важливо відрізняти змішаний стан надпровідників ІІ роду від проміжного стану надпровідників І роду. Між ними немає нічого загального. Проміжний стан залежить від форми зразка і розташування його щодо магнітного поля і виникає далеко не завжди. Змішаний же стан є внутрішньою властивістю надпровідників ІІ роду; воно обумовлено самою їхньою природою і виникає завжди в зразках будь-якої форми, як тільки магнітне поле досягає значення цього стану.
Можливість реалізації такого стану у надпровідних сплавах була передбачена ще в 1952 році радянським фізиком А. А. Абрикосовим. Пізніше, у 1957 році, ним був зроблений детальний розрахунок і розроблена теорія змішаного стану. Виявилося, що проникнення магнітного поля в середину надпровідника зв'язано з утворенням у ньому особливої ниткоподібної структури. При частковому проникненні магнітного поля в товщу зразка електрони під дією сили Лоренца починають рухатися по колам, утворюючи своєрідні вихрі. Їх так і називають - абрикосові вихрі. Всередині вихру швидкість обертання електрона зростає в міру наближення до осі вихра , і на деякій відстані від неї відбувається "зрив" надпровідності. Всередині кожного вихру надпровідність зруйнована, але в просторі між ними вона зберігається.
У результаті надпровідний зразок виявляється пронизаний вихровими нитками, що представляють собою тонкі ненадпровідні області циліндричної форми, орієнтовані в напрямку силових ліній магнітного поля (Рис. 12). По цих нитках-циліндриках магнітне поле і проникає в надпровідник.
Рис. 12 Рис .13
Тут не можна не відзначити однієї надзвичайно важливої обставини. Справа в тім, що величина магнітного потоку в кожному циліндрику не довільна, а дорівнює визначеному значенню - значенню порції магнітного потоку Ф0 = 2· 10-15 Вб. Величина Ф0 називається квантом магнітного потоку. Чим більше зовнішнє магнітне поле, тим більше таких ниток-циліндриків, а отже, більше квантів магнітного потоку проникає в надпровідник. Тому магнітний потік у надпровіднику міняється не неперервно , а стрибком, дискретно. Звичайно дискретність фізичних величин виявляється в мікросвіті. Там багато фізичних величин можуть приймати тільки визначені значення, як говорять фізики: величини квантуються . У макроскопічних тілах квантові ефекти звичайно перестають бути помітними, оскільки через хаотичний тепловий рух відбувається усереднення величини по великому числу її різних значень .
Інша справа - низькі температури. Поблизу абсолютного нуля, коли тепловий рух не грає значної ролі, ми зіштовхуємося з дивним явищем - закони квантової механіки починають працювати в макроскопічних масштабах. Приклад тому - квантування магнітного потоку в надпровіднику. Саме у виді квантів магнітного потоку - флюксоїдів - магнітне поле проникає всередину надпровідника.
При збільшенні магнітного поля вихрові нитки зближаються, щільність їх збільшується, і при деякому значенні поля, коли відстань між нитками стає приблизно 10-4 сантиметра , надпровідність руйнується і зразок переходить у нормальний стан.
Сучасна експериментальна техніка дозволяє безпосередньо спостерігати абрикосові вихрі. Для цього на поверхню зразка наносять магнітний порошок. Частинки накопичуються в тих областях, куди проникнуло магнітне поле.
Розміри кожної області невеликі і звичайно складають мільйонні частки метра. Якщо подивитися на поверхню в електронний мікроскоп, то видні темні плями.
Структура абрикосових вихрів, отримана таким способом, показана на рисунку 13. Видно, що вихрі розташовані періодично утворюють комірку, аналогічну кристалічній. Вихрова комірка є трикутною (її можна скласти з повторюваних правильних трикутників).
1.6 Теорія Бардіна-Купера-Шріффера
Багато вчених у різних країнах, використовуючи різні підходи, внесли вклад у створення теорії надпровідності. Першим з них був чудовий радянський фізик Л. Д. Ландау. Він першим зіставив два "дивних" явища - надпровідність і надтекучість і припустив, що ці явища тісно зв’язані між собою . Надпровідність - це надтекучість електронної рідини. Ідея Ландау виявилася дуже плідною , на її основі було побудовано більшість теорій надпровідності.
У 1950 р. В. Л. Гінзбург і Л. Д. Ландау запропонували феноменологічну теорію надпровідності, що дозволила розрахувати ряд суттєвих властивостей надпровідників, описати їхнє поводження в зовнішньому полі. Теорія ця була обґрунтована Л. П. Горьковим , який розробив метод дослідження надпровідного стану, що застосовується зараз у теоретичних розробках.
Наступний крок був зроблений майже одночасно радянським фізиком академіком Н. Н. Боголюбовим і американськими фізиками Бардіним, Купером і Шріффером. Американські учені встигли трохи раніше поставити останню крапку.
Надпровідність, як виявилося, виявляється в тих випадках, коли електрони в металі групуються в пари, що взаємодіють через кристалічну решітку. Вони тісно зв'язані між собою, так що розірвати пари і роз’єднати електрони надзвичайно важко. Такі могутні зв’язки дозволяють електронам рухатися без всякого опору крізь решітку кристала, допомагаючи один одному.
Виходячи з цих представлень, Бардін, Купер і Шріффер у 1957 р. побудували довгоочікувану мікроскопічну теорію надпровідності , за яку вони в 1972 р. були визнані гідними Нобелівської премії. Ця теорія, відома сьогодні за назвою "теорія БКШ", не тільки дозволила з упевненістю сказати, що механізм надпровідності дійсно ясний, але і вперше привела до встановлення зв'язку між критичною температурою Тк і параметрами металу.
2. ВИКОРИСТАННЯ НАДПРОВІДНОСТІ В ТЕХНІЦІ
З часів відкриття надпровідності обговорюються можливості технічного використання цього разючого явища. Незрозуміла провідність не давала спокою і фізикам, і інженерам. Хотілося якнайшвидше переконатися в тому, що вона може дати практичні плоди. Але пройшло майже піввіку, перш ніж надпровідність почала виходити зі стін лабораторій на дорогу практичного застосування. Цьому сприяли кілька обставин. Тут і розвиток техніки низьких температур, і поява теоретичних робіт, що пояснили природу надпровідного стану, і відкриття нових квантових ефектів, і, звичайно, створення надпровідних матеріалів з високими критичними параметрами .
Успіхи експериментального і теоретичного досліджень дали реальну можливість приступити до робіт по освоєнню цього чудового фізичного явища. Надпровідність почала як би друге життя, але тепер уже не в якості зацікавленого лабораторного феномена, а як явище, відкриваюче перед наукою і технікою дуже серйозні перспективи.
Найважливіша область техніки, де застосування надпровідників обіцяло зробити великі зміни, визначилася уже в перші роки після відкриття цього явища - це передача електричного струму і створення сильних магнітних полів.
Можна назвати сотні різноманітних фізичних, технічних і чисто інженерних задач, що поєднуються загальною вимогою: для їхнього здійснення потрібні сильні магнітні поля. Мова йде про енергетику, що створює нові генератори, і про водолазні роботи по підйому затонулих судів, і про фізику, зайняту проблемами термоядерного синтезу і прискоренням заряджених часток до надвисоких енергій... Усе це області, де вимагаються легкі, могутні й економічні магніти. Але ключі до проблеми створення потрібних магнітів учені довгий час не могли знайти. Здавалося б, що тут складного? Досить пустити сильний струм по витках соленоїда, і він стане потужним магнітом. З тих пір як Ампер з'ясував, що соленоїд поводиться так само, як і природний магніт, усі сучасні магніти виготовляються по цьому принципу. У кожному з них є спіраль - обмотка, по якій проходить струм. Чим більша сила струму, тим сильніше магнітне поле.
Електромагніти теоретично не мають межі по своїй "силі" чи інтенсивності (індукції магнітного поля). Але це тільки теоретично. Коли ж за допомогою струму створюють магнітне поле, мають місце два побічних ефекти, що і визначають складності одержання великих полів. По-перше, на елемент проводу довжиною l і зі струмом І , що знаходиться в магнітному полі з індукцією В, діє сила F = ВІΔlsіnα, де α - кут між вектором індукції В і напрямком струму. Отже, на провід зі струмом будуть діяти сили, пропорційні силі струму й індукції поля, створюваного соленоїдом. Ці сили збільшуються зі збільшенням поля і прагнуть розірвати соленоїд і, крім того, притискають крайні витки до середнього. По-друге, при протіканні струму І по провіднику з опором R виділяється потужність P = І2R. Ця потужність пропорційна квадрату сили струму І2, і, отже, вона буде збільшуватися зі збільшенням індукції створюваного поля. Виходить, якщо підсилити магнітне поле, наприклад, у 10 разів, то необхідно збільшити потужність у 100 разів. Розширення обсягу робочого простору також буде супроводжуватися збільшенням потужності, що виділяється. Звідси виходить, що для живлення одного потужного магніту потрібна ціла електростанція, а для охолодження - водокачка.
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
