Потери мощности в линии определяются по формуле

где I – расчётный ток участка, А;

r_о – удельное активное сопротивление участка, Ом/км;

L – длина участка, км.

Энергии, теряемая на участке линии, определяется по формуле

где - время потерь, час.

Время потерь определяется по формуле

где Т_м – число часов использования максимума нагрузки, (П.1 таблица 10), час.

Расчёт ведётся для всех участков, результаты расчётов заносятся в таблицу 12.1

Таблица 12.1- Определение потерь мощности и энергии в сети высокого напряжения

Потеря мощности и энергии, теряемые в высоковольтных линиях, в процентах от потребляемой определяется по формуле

,

,

∆P%=0,866 %,

∆W%=0,479 %.

Потери мощности и энергии в высоковольтной сети не должны превышать 10%.

Потери мощности в трансформаторе определяются по формуле

где Р_х.х – потери холостого хода трансформатора, кВт (табл.28 П.1 [1]);

Р_к.з – потери в меди трансформатора, кВт (табл.28 П.1 [1]);

- коэффициент загрузки трансформатора.

Потери энергии в трансформаторе определяются по формуле

,

∆P_тр= 1,35+1,5865,5= 10,077 кВт,

∆W_тр= 1,358760+1,5865,51885,992= 13720,72 кВтч.

13. Определение допустимой потери напряжения в сети 0,38 кВ

Допустимая потеря напряжения в сети 0,38 кВ определяется для правильного выбора сечения проводов линии 0,38 кВ.

В режиме минимальной нагрузки проверяется отклонение напряжения, у ближайшего потребителя, которое не должно превышать +5%. В максимальном режиме отклонение напряжения у наиболее удалённого потребителя должно быть не более минус 5%. На районной подстанции осуществляется режим встречного регулирования U¹⁰⁰=5%; U²⁵=2%.

В минимальном режиме определяется регулируемая надбавка трансформатора

где - надбавка на шинах РТП в минимальном режиме, %;

- потеря напряжения в линии 35 кВ в минимальном режиме, %;

- потеря напряжения в трансформаторе в минимальном режиме, %;

- конструктивная надбавка трансформатора, %.

Допустимая потеря напряжения в линии 0,38 кВ в максимальном режиме определяется по формуле

,

V_рег=5-1+0,081+0,243-5=-0,675 %, принимается стандартная регулируемая надбавка равная 0 %,

∆U_доп=9-0,326-0,972+5-5-(-5)+(0)=12,701 %, что составляет 48,26 В.

14. Определение сечения проводов и фактических потерь напряжения, мощности и энергии в сетях 0,38 кВ

Сечения проводов ВЛ-0,38 кВ определяются по экономическим интервалам, или по допустимой потере напряжения по формулам, соответствующим конфигурации сети.

Сечения проводов магистрали по допустимой потере напряжения определяются по формуле

где - удельная проводимость провода, (для алюминия =32 Ом м /мм²);

U_доп.а – активная составляющая допустимой потери напряжения, В;

Р_i – активная мощность i-го участка сети, Вт;

L_i – длина i-го участка сети, м;

U_ном – номинальное напряжение сети, В.

Активная составляющая допустимой потери напряжения определяется по формуле

,

где U_р – реактивная составляющая допустимой потери напряжения, В.

реактивная составляющая допустимой потери напряжения определяется по формуле

,

где Q_i – реактивная мощность i-го участка сети, квар;

L_i – длина i-го участка сети, км;

х_о – удельное индуктивное сопротивление провода, Ом/км;

U_ном – номинальное напряжение, кВ.

Участки принимаются для последовательной цепи от источника до расчетной точки.

Мощность конденсаторной батареи определяется по формуле

,

где Р_р – расчетная мощность кВт;

– коэффициент реактивной мощности до компенсации;

– оптимальный коэффициент реактивной мощности.

Расчетная реактивная мощность после установки поперечной компенсации определяется по формуле

,

где Q_p.дк. – расчетная реактивная мощность до компенсации.

Линия №1 ТП-6 - 352 + 352 - 113

∆U_p= (0,299/0.38)(20,025+00,016492)=0,039 В,

∆U_д.а.=48,259-0,039=48,22 В,

106492/586361,599=0,181 мм².

Принимается алюминиевый провод сечением 16 мм² марки AC-16.

∆U_ф= ((3,61,8+20,29925)/380+((11,8+00,29916,492)/380)=0,543 В,

∆U%_ф= (0,543/380)100=0,143 %.

Линия №2 ТП-6 - 512 + 512 - 155

∆U_p= (0,299/0.38)(120,1822+120,240185)=4,001 В,

∆U_д.а= 48,259-4,001=44,258 В,

10996925/538182,757=20,433 мм².

Принимается алюминиевый провод сечением 25 мм² марки AC-25.

∆U_ф=((27,3991,139+120,299182,2)/380+((251,139+120,299240,185)/ /380)=36,992 В,

∆U%_ф= (36,992/380)100=9,734 %.

Линия №3 ТП-6 - 142 + 142 - 545

∆U_p= (0,299/0.38)(23,60,275181+200,305163)=9,945 В,

∆U_д.а =48,259-9,945=38,314 В,

30338154/465904,953=65,116 мм².

Принимается алюминиевый провод сечением 70 мм² марки AC-70.

∆U_ф=((54,7990,411+23,60,299275,181)/380+((500,411+200,299305,163)/ /380)=42,838 В,

∆U%_ф= (42,838/380)100=11,273 %.

Линия №4 ТП-6 - 542 + 542 - 603

∆U_p= (0,299/0.38)(15,1990,428122+0,320,15654)=5,177 В,

∆U_д.а =48,259-5,177=43,082 В,

15265120/523889,05=29,138 мм².

Принимается алюминиевый провод сечением 35 мм² марки AC-35.

∆U_д.а=((35,3990,829+15,1990,299428,122)/380+((0,6990,829+0,320,299156,54)//380)=38,519 В,

∆U%_ф= (38,519/380)100=10,136 %.

Таблица 14. - Потери напряжения на элементах сети

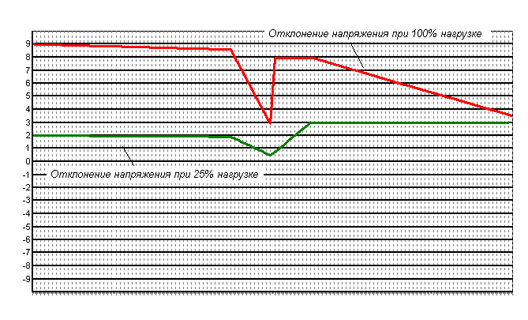

Рисунок 14.1 - Диаграмма отклонения напряжения

Потери мощности и энергии в линиях 0,38 кВ определяются аналогично потерям мощности и энергии в высоковольтной линии, результаты расчётов указываются в таблице 14.2

Таблица 14.2 - Потери мощности и энергии в сети 0,38 кВ

15. Расчёт сети по потере напряжения при пуске электродвигателя

Когда в сети работают короткозамкнутые асинхронные электродвигатели большой мощности, то после того, как сеть рассчитана по допустимым отклонения напряжения, её проверяют на кратковременные колебания напряжения при пуске электродвигателей. Известно, что пусковой ток асинхронного короткозамкнутого электродвигателя в 4…7 раз больше его номинального значения. Вследствие этого потеря напряжения в сети при пуске может в несколько раз превышать потерю напряжения на двигателе будет значительно ниже, чем в обычном режиме.
