При определении данной мощности учли все необходимые коэффициенты, следовательно, силовой трансформатор выбираем по условию:

Sном.тр-р > Sрасч

Sном.тр-р= 400 кВА > Sрасч =281 кВт

Применяем трансформатор ТМ-400

Данный силовой трансформатор заносим в таблицу.

Данные силового трансформатора ТП 10/0,4

Наименова-ние

Тр-ра

Sрасч

кВА

Sном

кВА

∆Рх,х

кВт

∆Рк.з

кВт

Ик.з

%

1

ВЛ-0,4 кВ

ТМ-400

281

400

0,95

5,5

4,5

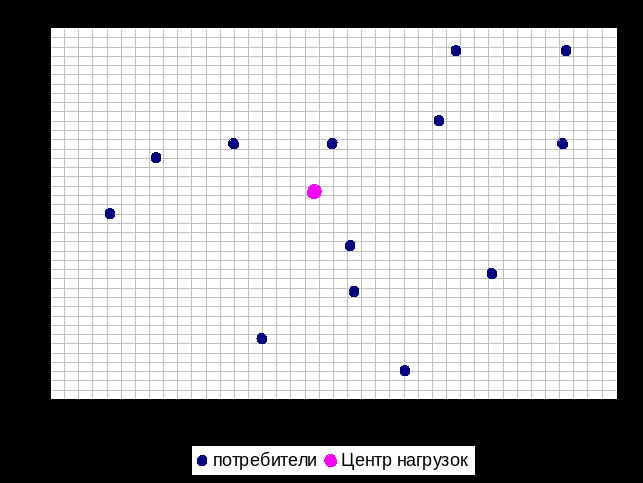

1.6 Определение местоположения подстанции (КТП)

При выборе площадки для строительства подстанции нужно руководствоваться рядом требований одно из которых - расположение подстанции в центре нагрузок. Координаты рассчитанного центра нагрузок Хр и Yр. Определим по следующим формулам :

Где Si - расчетная мощность i – го потребления кВА.

Хi у Ei - проекции; Si соответственно на оси Х и Y;

Σ Si – сумма расчетных мощностей всех потребителей в зоне электроснабжения от проецируемой КТП.

Определим координаты КТП, исходя из данных генерального плана с/х предприятия.

Табл.4 Координаты и мощности цехов

Пара

метр

Номера цехов

Ц9

Ц10

Ц

Ц12

Ц13

Ц15

Ц16

Ц17

Ц18

Ц20

Ц21

Ц23

Ц25

Р кВт

57

21

18

17

8

24

17

27

6

14

48

4

20

Х; км

0,52

0,8

1,1

1,15

1,45

1,25

1,005

0,86

0,6

0,17

0,3

1,46

0,85

Y; км

0,55

0,55

0,6

0,75

0,55

0,27

0,06

0,23

0,13

0,4

0,52

0,75

0,33

С местим ТП из невозможности поставить ее на дороге на координаты: Х = 0,7; Y = 0,55.

1.7 Выбор проводов по экономической плотности тока и предельным экономическим нагрузкам

Для выбора проводов по экономической плотности тока пользуются формулой:

где Fэ – экономическое сечение проводов, мм2

J max - максимальный ток участка, А

эк = нормированное значение экономичной плотности тока А/мм2, для заданных условий работы выбираем табл. 1.3.36. ПУЭ.

Максимальный расчетный ток участка определяют по следующим формулам:

;

Для уличного освещения.

  1. Рассчитаем сечение проводов всех участков отходящих от ТП линии.

ЛИНИЯ 1. На участке этой линии расчетная мощность:

Sрасч = 42 кВа; Uн = 0,38 кВ: ŋ = 0,9. Отсюда,

Из справочника кабельно-проводниковой продукции выбираем марку кабеля соответствующего сечения: ВБВ – 30.

ЛИНИЯ 2. На участке этой линии расчетная мощность:

Sрасч = 62 кВа; Uн = 0,38 кВ: ŋ = 0,9. Отсюда,

Выбираем кабель марки ВБВ – 50 (50мм2)

ЛИНИЯ 3. На участке этой линии расчетная мощность:

Sрасч = 59 кВа; Uн = 0,38 кВ: ŋ = 0,9. Отсюда,

ЛИНИЯ 4. На участке этой линии расчетная мощность:

Sрасч = 91 кВа; Uн = 0,38 кВ: ŋ = 0,9. Отсюда,

Выбираем кабель марки ВБВ – 70 (70 мм2)

Расчетная таблица проводов и кабелей линий отходящей от ТП.

Наименование

Расчетная мощность по участку

Марка и сечение провода

ЛИНИЯ 1.

Котельная

42

ВБВ – 30

ЛИНИЯ 2.

Станция второго подъема

48

ВБВ – 50

Участок химической водоочистки

14

ВБВ – 30

ЛИНИЯ 3.

Электроцех

21

ВБВ – 50

Автопарк

18

ВБВ – 50

Вспомогательные цеха

17

ВБВ – 50

Северная проходная

4

ВБВ – 30

Автомойка

7

ВБВ – 30

Сантехнический участок

8

ВБВ – 30

ЛИНИЯ 4.

Арочные гаражи

21/17

ВБВ – 70

Станции ливневой канализации

20

ВБВ – 70

Участок технического осмотра

27

ВБВ – 70

Склад моющих веществ

ВБВ – 30

1.8 Проверка линии 0, 38 кВ на потерю напряжения.

Фактическую потерю напряжения, которая для предприятий не должна превышать ± 5%, определяем по формуле:

U,% = ∆Uуд * Мн;

где, ∆Uуд – удельная потеря напряжений для данного проводника (принимаем по категории рис 66 в методических указаниях);

Мн – момент расчетного участка, равный произведению расчетной мощности участка на его длину в км.

Расчет выполняем для более нагруженной и удаленной от ТП линии:

Линия отходящая от ТП № 1 выполнена кабелем ВБВ – 30 и Cosφ = 0,97 и ∆Uуд = 0,213, Sрасч = 42 и протяженностью 0,010 км.

∆Uтп = 0,213 х (42 х 0,01) = 0,08%

∆U = 0,08%, что удовлетворяет условию 0,01 < 5%

Линия 4 отходящая от ТП № 4 выполнена кабелем

ВБВ – 70 и Cosφ = 0,97 и ∆Uуд = 0,22, Sрасч = 89 и протяженность 0,21 км.

∆Uтп = 0,22 х (89 х 0,21) = 4,1%

4,1% < 5%

Таким образом, потери напряжения в линиях состоящих из выбранных проводов, удовлетворяют требованию ∆U< 5%.

1.9 Расчеты молниезащиты

Выполним расчет молниезащиты для ТП. Молниезащиту выполним одностержневой со степенью надежности «А» (≥99,5%).

Параметры защитной зоны ТП составляют 10м х 10м х 5м (А х В х hx ), hx - высота ТП.

Высоту молниотвода, расположенного на расстоянии 3м от ТП, примем 10 м.

Рассчитаем параметры молнипровода по формулам:

hо = 0,85h, где ho – высота вершины конуса стержневого молниеотвода. М.

ro = (1,1 – 2 * 10 –3 h)h,

где ro - радиус защиты на уровне земли, м.

rх = (1,1 – 2 * 10 –3 h) * (h – 1,2 hx),

где rх – радиус защиты на высоте защищаемой ТП, м.

ho = 0,85 * 10 * 8,5 (м)

r = (1,1 – 2 * 10 – з * 10) * 10 = 11 м.

rx =(1,1 – 2 * 10 – 3* 10)(10 – 1,2 * 5) = 5м.

Таким образом, данная молниезащита обеспечивает (степень “А”) защиту ТП от напряжения молнией.

1.9.1 Расчет контура заземления

Исходные данные для проектирования и выполнения заземляющих устройств и предельные значения их сопротивления принимаем согласно ПУЭ в зависимости от напряжения, режима нейтрали и элемента электроустойчивости, подлежащего заземлению.

Для выполнения контура заземления принимаем следующие данные:

Удельное сопротивление грунта – ρизм = 105 Ом.м.

Среднегодовую низкую температуру принимаем = -20˚С,

высокую = +18˚С.

Ток замыкания на землю на стороне 10 кВа = 8 А, для расчета принимаем вертикальные стержни ℓ = 5м, d = 0,0012м, стальную полосу 40 х 4; глубину заложения стержней 0,8 м; условно принимаем количество повторных заземлений 6 шт.

  1. Определим расчетное сопротивление грунта для стержней:

ρрасч = kс * k1 * ρизм;

где kс – коэффициент сезонности для электродов в зависимости от климатического района kс = 1,35;

k1 = коэффициент, учитывающий состояние грунта принимаем равным 1;

ρизм = удельное сопротивление;
