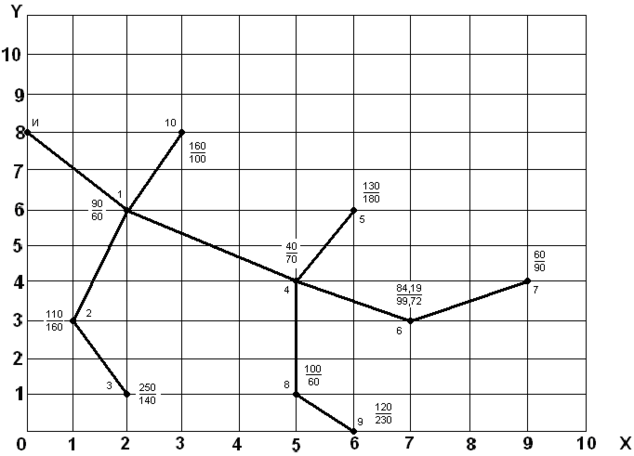

Рис. 5.1 План населенных пунктов

Путем суммирования нагрузок находим активные вечерние нагрузки участков линии:

Р_УЧ = Р_Б + ∆Р_М,

где ∆Р_М – добавка к большей слагаемой нагрузке [1, табл.6.2]

Р_9-8 = Р₈ = 230 кВт;

Р_8-4=230+44=274 кВт;

Р_7-6 =90 кВт;

Р_4-6 = 99,72+67,5=167,22 кВт;

Р_5-4 =180 кВт;

Р_1-4 =274+131+139=544 кВт;

Р_1-10 = 100 кВт;

Р_3-2 = 140 кВт;

Р_2-1 = 160+106=266 кВт;

Р_И-1 = 544+74,5+212=830,5 кВт.

Дневная нагрузка:

Р_9-8 = Р₈ = 120 кВт;

Р_8-4=120+74,5=194,5 кВт;

Р_7-6 =60 кВт;

Р_4-6 = 84,19+44=128,19 кВт;

Р_5-4 =130 кВт;

Р_1-4 =194,5+98+98=390,5 кВт;

Р_1-10 = 160 кВт;

Р_3-2 = 250 кВт;

Р_2-1 = 250+82=332 кВт;

Р_И-1 = 390,5+123+259=772,5 кВт.

Находим средневзвешенный коэффициент мощности на участках ВЛ – 10 кВ по формуле:

где cosφ_i определяется по отношению [1, рис. 6.1].

Для нашего варианта =0,3 находим cosφ_д = 0,92; cosφ_в =0,95. Для остальных участков cosφ_д и cosφ_в определяем по отношению [1, таб. 6.3] и сводим результаты в таблицу 4.1.

Участок сети 9-8: Участок сети 1-4:

сos_9-8д = 0,88 сos_1-4д = 0,83

сos_9-8в = 0,93 сos_1-4в = 0,91

Участок сети 8-4: Участок сети 1-10:

сos_8-4д = 0,83 сos_1-10д = 0,73

сos_8-4в = 0,91 сos_1-10в = 0,73

Участок сети 7-6: Участок сети 3-2:

сos_7-6д = 0,83 сos_3-2д = 0,73

сos_7-6в = 0,91 сos_3-2в = 0,73

Участок сети 4-6: Участок сети 2-1:

сos_4-6д = 0,83 сos_2-1д = 0,76

сos_4-6в = 0,91 сos_2-1в = 0,82

Участок сети 5-4: Участок сети И-1:

сos_5-4д = 0,83 сos_И-1д = 0,78

сos_5-4в = 0,91 сos_И-1в = 0,87

Полные мощности участков линии находим по выражению:

(5.1)

где Р_р – расчетная мощность на участке, кВт;

cos - коэффициент мощности.

Участок сети 9-8:

Аналогичным образом определяем полную мощность на других участках сети и сводим результаты в таблицу 4.1.

Находим эквивалентные мощности на участках линии 10 кВ:

S_ЭУЧ = S_УЧ·К_Д,

где К_Д=0,7 – коэффициент, учитывающий динамику роста нагрузок.

Участок сети 8-10:

Проводим аналогичные расчеты и сводим результаты в таблицу 5.1.

По интервалам экономических нагрузок [2, табл. 3.1.] выберем марку и сечение проводов. При этом учитываем, что минимальное допустимое сечение по механической прочности 35 мм², на магистрали не менее 70 мм².

Для всех участков принимаем провод – 3АС35.

Изоляторы для всех участков – ШФ – 20В.

АС35: r₀ = 0,85 Ом/км,

х₀ = 0,352 Ом/км;

Находим фактические потери напряжения на участках ВЛ:

,

.

Проводим аналогичные расчеты и сводим результаты в таблицу 5.1.

Произведем проверку по допустимым потерям напряжения (7,5% в сети 10 кВ) на самых длинных участках:

Потери на участках линии меньше допустимых.

Таблица 5.1. Результаты расчетов сети 10 кВ.

6. ОПРЕДЕЛЕНИЕ ПОТЕРЬ ЭНЕРГИИ

1. Потери в линии 10 кВ

Пользуясь табл. 3.8 [3], рис. 5.5 [1]

Остальные расчеты сети 10 кВ проводим аналогично, а результаты сводим в таблицу 6.1.

Таблица 6.1. Результаты расчетов потерь энергии сети 10кВ.

Определим потери энергии до нашего потребителя, так как у нас девятый потребитель, то потери до него:

2. Потери в ВЛ – 0,38кВ рассчитываются также как и в ВЛ – 10кВ.

Таблица 6.2. Результаты расчетов потерь энергии сети 0,38кВ КТП.
