Расчетная нагрузка групп из четырёх жилых домов:

Коэффициент одновременности взят из таблицы 5.1[2]. Коэффициент мощности для групп потребителей взят из таблицы 4.2[2].

Определяем координаты центра нагрузки.

Так как нагрузки вечернего максимума большие, расчет координат центра нагрузки определяются по вечернему максимуму, по следующим формулам:

(3.2)

(3.3)

где X_i и Y_i – координаты центров нагрузок;

P_p – расчетная мощность потребителей или их групп.

Используя данные таблицы 3.2, подставляя числовые значения в формулы (3.2) и (3.3) получаем:

Расположение ТП корректируем по месту с учетом требований заказчика, возможности подхода линии высокого напряжения и выхода линий низкого напряжения. Это место должно быть свободным от застроек.

Компоновка оборудования подстанции должна обеспечивать простые и удобные подходы и выходы ВЛ всех напряжений с минимальным числом пересечений и углов, удобные подъезды передвижных средств и механизмов для транспортировки и ремонта оборудования и возможность дальнейшего расширения подстанции.

4. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК В НАСЕЛЕННОМ ПУНКТЕ

Cоставим расчетную схему низковольтной сети. Привяжем ее к плану населенного пункта и намеченным трассам низковольтных линий. Нанесем потребители, укажем их мощность, обозначим номера расчетных участков и их длину.

Определим нагрузки на участках низковольтной линии. Суммирование нагрузок групп и отдельных потребителей проведем по выше перечисленной методике: формулам (2.1) и (2.2) и таблице 5.3[2]. Результаты расчета сводим в таблицу 4.1.

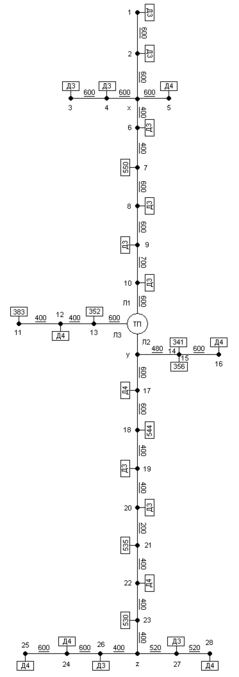

Рис 4.1 Расчетные схемы сети 0,38кВ.

Таблица 4.1. Расчетная нагрузка на участках ВЛ 380/220 В.

Расчет ный участок	Расчетная активная нагрузка на участке, кВт		Коэффициент мощности участка		Расчетная полная нагрузка на участке, кВА			Коэффициент одновременности		Н адбавки, кВт			Наружное освещениекВт
Расчет ный участок	Р_д	Р_в	^cos^д	^cos_в	S_д	S_в	к_о		Р_д		Р_в	Р_ул
2-1	1,67	5,38	0,9	0,93	1,86	5,78	-		-		-	0,330
X-2	2,51	8,07	0,9	0,93	2,79	8,68	0,75		-		-	0,330
4-3	1,67	5,38	0,9	0,93	1,86	5,78	-		-		-	0,330
X-4	2,51	8,07	0,9	0,93	2,79	8,68	0,75		-		-	0,330
X-5	2,04	6,79	0,9	0,93	2,27	7,30	-		-		-	0,330
6-X	4,52	14,68	0,9	0,93	5,02	15,78	0,64		-		-	0,220
7-6	4,64	15,05	0,9	0,93	5,16	16,18	0,75		-		-	0,220
8-7	5,84	17,45	0,93	0,94	6,28	18,56	-		1,2		2,4	0,330
9-8	6,74	20,75	0,92	0,94	7,33	22,07	-		0,9		3,3	0,330
10-9	7,64	24,05	0,92	0,94	8,3	25,59	-		0,9		3,3	0,385
ТП-10	8,54	27,35	0,92	0,94	9,28	29,10	-		0,9		3,3	0,330
24-25	2,04	6,79	0,9	0,93	2,27	7,30	-		-		-	0,330
26-24	3,06	10,19	0,9	0,93	3,40	10,96	0,75		-		-	0,330
Z-26	3,68	12,13	0,9	0,93	4,09	13,04	0,64		-		-	0,220
27-28	2,04	6,79	0,9	0,93	2,27	7,3	-		-		-	0,286
Z-27	2,78	9,13	0,9	0,93	2,99	9,82	0,75		-		-	0,286
23-Z	4,85	15,95	0,9	0,93	5,39	17,15	0,75		-		-	0,220
22-23	6,05	18,95	0,93	0,95	6,51	19,95	-		1,2		3	0,220
21-22	7,25	23,15	0,92	0,94	7,88	24,63	-		1,2		4,2	0,220
20-21	14,2	29,15	0,94	0,92	15,11	31,68	-		4,2		6	0,110
19-20	15,4	31,65	0,94	0,92	16,38	34,40	-		1,2		2,5	0,220
18-19	16,6	34,15	0,94	0,92	17,66	37,12	-		1,2		2,5	0,220
17-18	54,6	43,3	0,92	0,90	59,35	48,11	-		9,8		9,15	0,330
Y-17	55,8	47,5	0,92	0,90	60,65	52,78	-		1,2		4,2	0,330
14,15-16	2,04	6,79	0,9	0,93	2,27	7,30	-		-		-	0,330
Y-14,15	19,3	10,49	0,83	0,87	23,25	12,06	-		3,1 1,2		3,1 0,6	0,264
ТП-Y	67,65	53,50	0,9	0,89	75,17	60,11	-		11,85		6	0,330
12-11	5	5	0,78	0,75	6,41	6,67	-		-		-	0,220
13-12	6,2	9,79	0,81	0,85	7,65	11,52	-		1,2		3,0	0,220
ТП-13	8	10,39	0,82	0,86	9,76	12,08	-		1,8		0,6	0,330
													8,481

Участок 2-1.

Активная нагрузка для:
