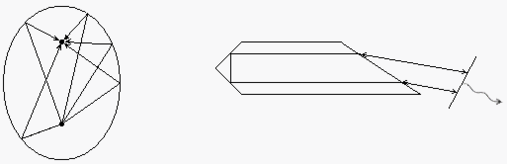

Рис. 5.2 Будова кристала рубіна та поширення світлових променів у ньому.

Ксенонова лампа, що має форму циліндра й кристал рубіна містяться в дзеркальній порожнині з еліптичним перетином у фокусі еліпса.

Завдяки цьому забезпечується практично повне фокусування випромінювання накачки. Один з торців кристала рубіна зрізують так, щоб забезпечити повне внутрішнє відбиття в рубіні, а інший торець – під кутом Брюстера. Такий зріз забезпечує вихід із кристала випромінювання з відповідною лінійною поляризацією. Далі по ходу променів розташовують напівпрозоре дзеркало.

б) будова та принцип роботи газових лазерів

У гелій-неоновому He-Ne лазері активним середовищем є газоподібна суміш гелію й неону. Генерація здійснюється при переходах між енергетичними рівнями Ne, а He відіграє роль посередника, через який енергія накачування передається атомам Ne.

Атом неону може генерувати більше 130 різноманітних енергетичних переходів. Однак найбільш інтенсивними є лінії випромінювання 632,8 нм, 1.15 мкм та 3.39 мкм. При пропусканні струму через суміш газів гелію та неону атоми гелію в результаті електронних ударів збуджуються до станів та , які є метастабільними, тому що перехід з них в основний стан для атома заборонений квантово-механічними правилами відбору.

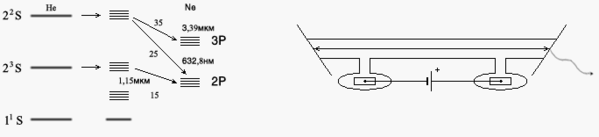

Рис. 5.3. Правила переходу для гелій-неонового лазера.

Коли збуджений атом гелію зіштовхується з незбудженим атомом неону, то енергія переходить від He до Ne. Цей перехід відбувається досить ефективно, тому що енергетичні рівні 3S й 2S атома неону збігаються з відповідними енергетичними рівнями атома гелію. Внаслідок цього на рівнях 3S й 2S у неону утвориться інверсна населеність щодо рівнів 3P й 2P.

He-Ne лазер працює в неперервному режимі. На торці лазерної трубки наклеєні багатошарові дзеркала під кутами Брюстера до осі. Це забезпечує лінійну поляризацію випромінювання. У газовій трубці тиск гелію рівний 332 Па, а неону 66 Па, постійна напруга на електродах у трубці 4кВ, коефіцієнти відбиття дзеркал 0,999 й 0,990.

в) будова та принцип роботи напівпровідникових лазерів.

При взаємодії електрона із зовнішнім впливом у напівпровідниках, електрон, поглинаючи енергію, переходить зі стану з низьким енергетичним рівнем у стан з високим енергетичним рівнем. Розглянемо p-n-перехід, який зображено на рис. 5.4. Якщо до нього прикласти пряма напруга U_R, те в p-області буде відбуватися інжекція електронів, а в n-області - дірок (у результаті дифузії неосновних носіїв зарядів). Ці неосновні носії, зустрічаючись із основними, будуть рекомбінувати, випромінюючи світло з довжиною хвилі, що відповідає ширині забороненої зони .

Рис. 5.4 Будова забороненої

зони напівпровідника

Оскільки дифузійна довжина електронів багато більше, ніж дифузійна довжина дірок, то світлове випромінювання виникає, в основному, в p-області. Прилад, що використовує p-n-перехід, який рівний ширині забороненої зони Eg, називають напівпровідниковим лазером з гомоструктурным переходом. Напівпровідниковий лазер є "граничним приладом". Якщо збільшити струм інжекції (тобто збільшувати U_R - пряму напругу), то при перевищенні деякого граничного значення I_пор виникає різке лінійне збільшення потужності лазера на виході. Поблизу I_пор спостерігається якісна зміна процесу: повільний ріст потужності випромінювання переходить стрибком у режим насичення при генерації випромінювання.

При I < I_пор випромінювання лазера являє собою суму фотонів з випадковими фазами – некогерентне випромінювання.

В області I > I_пор при переході в режим генерації відбувається впорядкування фази й виникає когерентне випромінювання.

Напівпровідниковий лазер, також як і лазери інших типів, являє собою резонатор з поміщеним у його середину активним середовищем. Оскільки коефіцієнт заломлення напівпровідникових матеріалів великий, то площини спайності лазерного кристала (кристалографічні площини росту) служать відбивними дзеркалами резонатора.

Слабке світло, що виникає в лазері під дією спонтанних переходів, підсилюється активним середовищем при багаторазовому відбитті від резонаторних дзеркал, розташованих на торцях кристала. В остаточному підсумку утвориться лавина вимушено індукованих фотонів, що й утворить лазерний промінь. Лазерна генерація виникає тоді, коли оптичне підсилення компенсує втрати енергії в середині резонатора, що складаються із втрат в активному середовищі й втрат на відбиття. Це відповідає граничному струму I_пор інжекції. При подальшому збільшенні струму інжекції підсилення рівне граничному підсиленню й супроводжується різким збільшенням потужності оптичного випромінювання лазера.

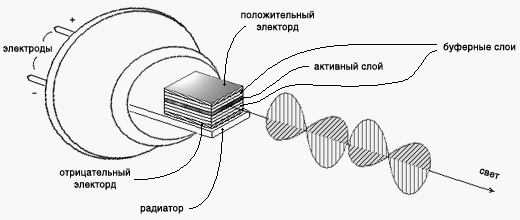

Крім лазерів на p-n-переході широко використаються лазери на гетеропереходах (подвійних гетероструктурах). Робота напівпровідникового лазера на гомо-p-n-переході вперше спостерігалася Жоресом, Івановичем та Алфьоровим у лабораторії напівпровідників ФТИ ім. А. Ф. Іоффе в 1962 році на кристалах GaAs (рис. 5.5.).

Це був гомолазер GaAs, виготовлений за допомогою дифузії акцепторної домішки. Граничне значення струму було , що через виділення значного тепла при кімнатній температурі унеможливлювало його роботу в безперервному режимі.

Рис. 5.5. принципова схема лазера на гомо-p-n-переході.

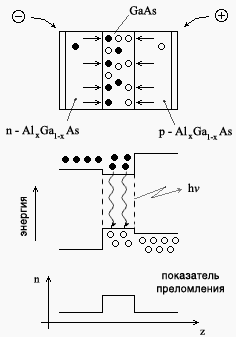

Практична реалізація безперервного режиму була вперше досягнута в США в "Bell Laboratories" Н. Хаясі й М. Б. Панішем в 1970р. Ними був виготовлений лазер на подвійній гетеро структурі

(рис. 5.6) з різною шириною забороненої зони в p- і n- областях, що дозволило зменшити граничну щільність струму при кімнатній температурі до .

Зниження граничного струму в гетеролазерах досягається за рахунок каналювання інжектованих носіїв у вузькій області, обмеженої потенційними бар’єрами гетеро структури, а також за рахунок каналювання спонтанного випромінювання в цій же області під дією хвилевого ефекту, що виникає із-за розходження в показниках заломлення матеріалів гетероструктури.

Якщо позитивна напруга живлення прикладена до p-області, а негативна до n-області, то в активний шар інжектуються дірки та електрони, де вони рекомбінують з випромінюванням енергії. Світло досягає площин резонатора й відбиваючись від них, не виходить в інші шари структури через різницю показників заломлення. когерентне лазерне випромінювання виникає коли надання енергії перевищує певні межі.

Довжина хвилі лазерного випромінювання визначається матеріалом активного шару. Наприклад, якщо активний шар виготовлений з GaAs, то при кімнатній температурі, якщо з , де x - молярна концентрація Al у структурі, то . Якщо використати , то від .

Оптичні волокна для волоконно-оптических ліній зв'язку (ВОЛС) мають мінімальні втрати на довжинах хвиль . Для передачі інформації з ВОЛС найкраще використати лазери з активним шаром з . За розробку таких лазерів Ж.И. Алфьоров одержав Нобелівську премію в грудні 2000 року.

Напівпровідникові лазери використаються в оптичних накопичувачах, CD-дисководах для запису й зчитування інформації в оптичних пристроях. Крім того, лазери використовуються в пристроях обробки інформації інтегральної оптики, а також в оптичних комп'ютерах, де відбувається паралельна й послідовна обробка цифрової й аналогової інформації.

Розділ 6. Параметричні підсилювачі.

Волоконно-оптичні параметричні підсилювачі (FOPA – fiber optical parametric amplifiers) викликають останнім часом великий інтерес дослідників (5). Оскільки у недавніх експериментах були продемонстровані широка полоса пропускання та високий коефіцієнт підсилення. Теоретичний аналіз також вказує на те. Що параметричні підсилювачі володіють потенційно кращими чим інші підсилювачі шумовими характеристиками. Однак до цього часу параметричні підсилювачі не вийшли за межі дослідних центрів. Для розуміння принципів роботи FOPA, факторів, що впливають на ефективність їх робот, а також труднощів, що виникають при їх створенні, розглянемо фізичну природу процесу параметричного підсилення у волокні.

Параметричне підсилення основане на використанні явища, яке отримало назву чотири хвильового змішування. Чотири хвильове змішування – один із нелінійних оптичних ефектів, який полягає в наступному: хвилі, що поширюються в нелінійному середовищі, крім лінійної поляризації середовища, пропорційної першій степені напруженості електричного поля Е, наводять поляризацію, пропорційну другій, третій і т. п степеням Е. процес параметричного підсилення пов'язаний із нелінійністю третього порядку. При взаємодії трьох хвиль із частотами ω₁, ω₂ та ω₃ народжується четверта хвиля із частотою .

В випадку частково виродженого чотири хвильового змішування роль перших двох хвиль виконує хвиля накачки, третьою хвилею являється сигнальна хвиля, в процесі підсилення якої виникає, так звана, холоста хвиля. Рівняння у цьому випадку матиме вигляд:

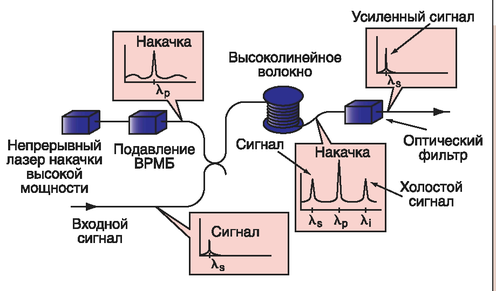

Схема параметричного підсилювача зображена на рис. 6.1. хвилі накачки та сигнала вводяться у високо нелінійне волокно за допомогою волоконно-оптичного подовжувача. В волокні відбувається параметричне підсилення сигналу та збудження холостої хвилі, тому спектр випромінювання на виході підсилювача містить три компоненти: не поглинуту хвилю накачки, сигнал та холосту хвилю.

Рис. 6.1. Експериментальна схема волоконно-оптичного підсилювача.

Для отримання тільки підсиленого сигналу без інших складових спектра в даній схемі використано оптичний фільтр. Фізично механізм параметричного підсилення полягає в наступному. При одночасному поширенню по світловоді хвилі накачки Е (ω_р) та сигнальної хвилі Е (ω_s) виникають биття на частоті ω_р - ω_s. В результаті утворюється біжуча фазова решітка змінного показника заломлення із частотою ω_р - ω_s. Друга хвиля накачки із Е (ω_р) отримує фазову модуляцію із вказаною частотою. Внаслідок цього виникають дві бічні частоти . Одна із них - холоста хвиля, а інша сигнальна - ω_s. Хвиля із частотою ω_s додається із початково введеною в систему сигнальною хвилею, тому сигнал на частоті ω_s підсилюється. Це приводить до зростання глибини модуляції показника заломлення на частоті биття ω_р - ω_s і до подальшого підсилення холостої та сигнальної хвиль за рахунок енергообміну із хвилею накачки. Підсилення у протяжному волокні відбувається тільки при виконанні певних фазових співвідношень між хвилями Е (ω_р), Е (ω_s), Е (ω_і) (5).

Коефіцієнт підсилення в параметричному процесі для сигнальної хвилі G_s рівний: , де , - потужності сигнальної хвилі на вході та виході світловода довжиною L, g- коефіцієнт параметричного підсилення, .

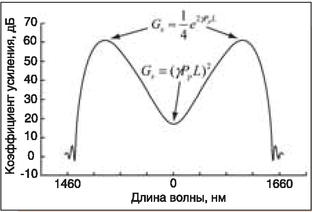

Спектральна залежність коефіцієнта підсилення параметричного підсилювача приведена на рисунку 6.2.

Рис. 6.2. підсилення параметричного підсилювача із Р_р=1,4 Вт,

L = 500м, λ₀=1559 нм, λ_р=1560,7 нм.

Із графіка слідує, що крива містить два горби, що відповідають согласуванню фаз в результаті взаємної компенсації лінійної дисперсії та нелінійного набігу фази. В кожному конкретному процесі один горб відповідає підсиленню сигнальної хвилі. А інший підсиленню холостої хвилі.

Однією із позитивних рис параметричних підсилювачів є можливість створення підсилювачів із смугою підсилення в декілька сотень нанометрів і накачкою потужністю декілька Вт. В наш час отримані волоконні параметричні підсилювачі із шириною смуги підсилення від 200 до 400 нм. Ще однією характеристикою FOPA, котра обумовлює їх перевагу перед іншими видами підсилювачів, це шум-фактор. FOPA володіють шум-фактором близько 3 децибел. Однак при роботі параметричного підсилювача в фазочутливому режимі, шум-фактор може досягати 0 Дб. Правда такий режим роботи достатньо складний у реалізації.

Розділ 7. Основні області застосування квантових генераторів.

Поява лазерів зразу ж вплинула й продовжує впливати на різноманітні галузі науки й техніки, де стало можливим застосування лазерів для вирішення конкретних наукових і технічних завдань. Проведені дослідження підтвердили можливість значного поліпшення багатьох оптичних приладів і систем при використанні як джерела світла лазерів і привели до створення принципово нових пристроїв (підсилювачі яскравості, квантові пірометри, швидкодіючі оптичні схеми й ін.). На очах одного покоління відбулося формування нових наукових і технічних напрямків – голографії, нелінійної й інтегральної оптики, лазерних технологій, лазерної хімії, використання лазерів для керованого термоядерного синтезу й інших завдань енергетики. Нижче наведений перелік застосувань лазерів у різних галузях науки й техніки, де унікальні властивості лазерного випромінювання забезпечили значний прогрес або привели до цілком нових наукових і технічних рішень.
