При τ=0.03
При τ=0.08
При τ=0.135
При τ=0.3
При 0.444>τ>τгр рассматриваемые функции Wлч(jw) и Zнэ(A) имеют одну точку пересечения.
Анализ устойчивости этих решений в точках пересечения кривых WЛЧ(j) и ZНЭ(A) осуществили по взаимному расположению этих кривых. Периодический режим устойчив, если двигаясь по характеристике НЭ в сторону возрастания амплитуды А, переходим из неустойчивой области в устойчивую область D-разбиения, и наоборот. Проанализировав приведенные выше графики делаем вывод, что при А≥b и 0.444>τ>τгр периодический режим устойчив, а при a≤А≤b неустойчив.
Из полученных графиков найдем значения амплитуды А и частоты ω при различных значения параметра τ.
Ниже представлен расчет при А≥b и τ = 0.00115:
Теперь представим расчеты при a ≤А≤b и τ = 0.3
Остальные значения, приведенные в таблицах 2 и 3, получены по аналогии:
Таблица 2. Таблица 3.
τ | ω | А≥b | |
0.00025 | -//- | -//- | |
0.00115 | 13.904 | 1.166 | |
0.008 | 12.696 | 1.653 | |
0.03 | 10.182 | 2.637 | |
0.08 | 7.333 | 4.569 | |
0.135 | 5.722 | 6.47 | |
0.3 | 3.525 | 11.768 | |
τ | ω | a ≤А≤b | |
0.00025 | -//- | -//- | |
0.00115 | 13.904 | 1.11 | |
0.008 | 12.696 | 0.83 | |
0.03 | 10.182 | 0.579 | |
0.08 | 7.333 | 0.451 | |
0.135 | 5.722 | 0.408 | |
0.3 | 3.525 | 0.364 |
2.1. Применение численных методов решения системы двух алгебраических уравнений.
Характеристика НЭ, входящего в заданную нелинейную систему, однозначна (q(A)), поэтому основное уравнение (1) метода гармонической линеаризации распадается на два уравнения:
{
,
; (6)
Найдем решение системы уравнений (6) при условии, что А≥b с помощью пакета прикладных программ MathCAD 2001.
Теперь найдем решение системы уравнений (6) при условии, что a ≤А≤b
Сведем полученные данные в таблицу 4.
Таблица 4.
τ | ω | А≥b | a ≤А≤b |
0.00025 | -//- | -//- | -//- |
0.00115 | 13.904 | 1.165 | 1.12 |
0.008 | 12.696 | 1.64 | 0.836 |
0.03 | 10.182 | 2.634 | 0.579 |
0.08 | 7.333 | 4.56 | 0.451 |
0.135 | 5.722 | 6.485 | 0.407 |
0.3 | 3.525 | 11.77 | 0.364 |
Сравнив таблицу 4 с таблицами 2 и 3, можно сделать вывод, что погрешность между расчетами графо-аналитическим методом гармонического баланса и расчетами численным методом решения системы двух алгебраических уравнений не велика.
Построим зависимости параметров автоколебаний от варьируемого параметра.

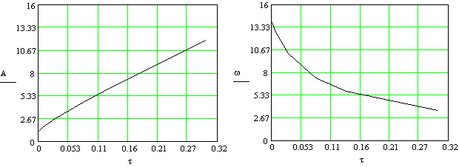

Зависимость амплитуды и частоты от времени запаздывания при условии А≥b:

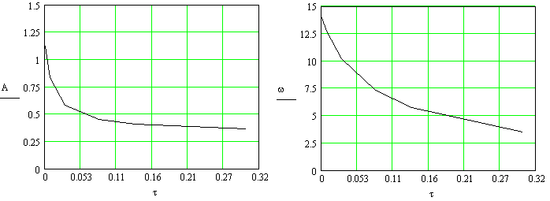

Зависимость амплитуды и частоты от времени запаздывания при условии a ≤А≤b:
Проанализировав зависимость частоты и амплитуды от параметра τ при А≥b не трудно заметить, что при увеличении транспортного запаздывания увеличивается амплитуда автоколебаний и вследствие чего уменьшается их частота.
При условии a ≤А≤b периодический режим неустойчив рассматривать зависимость амплитуды и частоты от параметра τ не имеет смысла.
3. Цифровое моделирование системы и получение временной диаграммы ее переходного процесса на ЭВМ. Построение проекции фазовой траектории.
Моделирование осуществляем с помощью пакета программы MathLab 6.5.

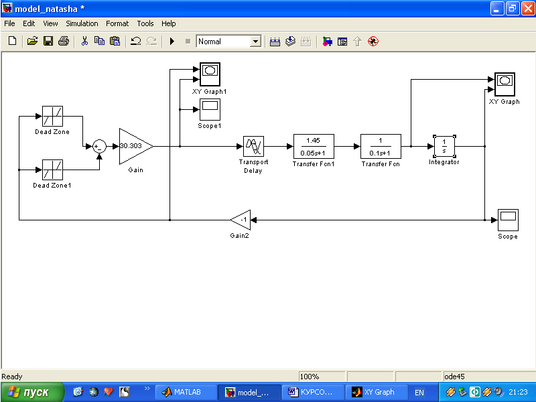

рис.4 Моделирование в программе Simulink
После задания параметров всех элементов схемы строим фазовые портреты и переходные характеристики.
Фазовые траектории и переходные характеристики при τ>τгр :
τ=0.03
рис.5 фазовая траектория при τ=0.03
Фазовая траектория имеет один устойчивый предельный цикл, что соответствует устойчивому режиму автоколебаний

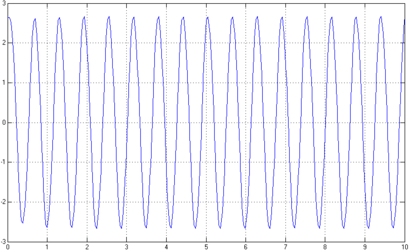

рис. 6 переходная характеристика при τ=0.03
Из графика рассчитаем значение А=2.6; =2π/Т =2·3.14/0.65=9.66
При переходной процесс имеет колебательный характер, при этом устанавливаются автоколебания
τ=0.3
рис.7 фазовая траектория при τ=0.3
Фазовая траектория имеет один устойчивый предельный цикл, что соответствует устойчивому режиму автоколебаний

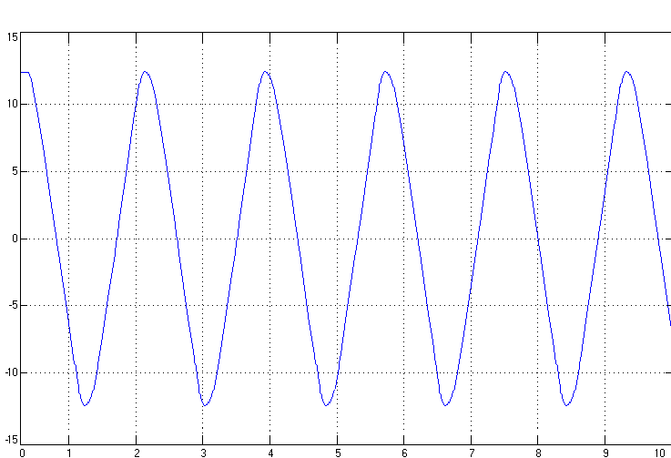

рис. 8 переходная характеристика при τ=0.3
Из графика рассчитаем значение А=12; =2π/Т =2·3.14/1.8=3.48
При переходной процесс имеет колебательный характер, при этом устанавливаются автоколебания.
Сравним расчетные значения и значения полученные в результате моделирования:
τ | А расчетнае | А модел. | расчетнае | модел. |
0.003 | 2.637 | 2.6 | 10.182 | 9.66 |
0.3 | 11.768 | 12 | 3.525 | 3.48 |
Фазовая траектория при <
τ=0.00025

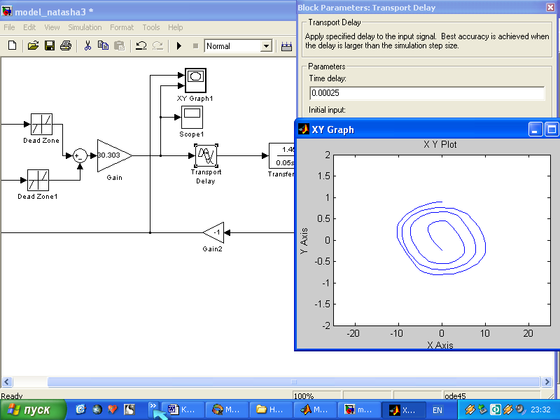

рис.9 фазовая траектория при τ=0.00025
Проекция фазовой траектории на фазовую плоскость Х1 имеет сходящийся характер, что говорит об отсутствии автоколебаний

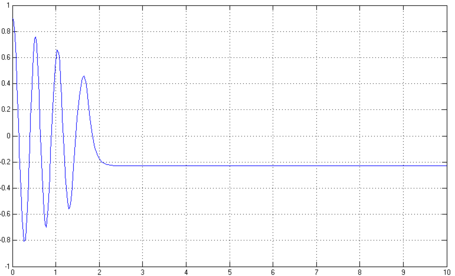

рис. 10 переходная характеристика при τ=0.00025
При переходной процесс имеет колебательный затухающий характер.
4. Выводы по работе
В работе проведено исследование следящей системы отработки угловых перемещений с местной обратной связью по скорости двигателя. Определен диапазон варьирования параметра 0≤τ≤0.444 и рассчитано значение τгр=0.00115 (при τ = τгр колебания в системе находятся на грани своего возникновения и исчезновения).
Показано, что при значении 0.444>τ>τгр и условии А≥b в системе наблюдается устойчивый периодический режим с определённой амплитудой и частотой. При условии при a ≤А≤b периодический режим неустойчив.
Параметры автоколебаний были найдены вначале приближённым графоаналитическим методом, исходя из точек пересечения годографов WЛЧ(j) и ZНЭ(A). В следующем пункте эти параметры были уточнены с помощью численного расчёта. Расхождение в числовых выражениях оказалось небольшим (см. таблицы 2,3 и 4).
При τ<τгр наблюдается сходящийся процесс, любое воздействие на систему приводит к затухающим колебаниям, т.е. автоколебания не возможны при любых начальных условиях.
При математическом моделировании системы на ЭВМ были получены переходные характеристики и фазовые траектории системы при разных значениях варьируемого параметра. Эти характеристики дают наглядное представление о качестве регулирования. При этом были также найдены приближенные значения амплитуды и частоты при τ=0.03 и τ=0.3.
Небольшие расхождения между искомыми значениями при использовании графоаналитического метода и цифрового моделирования это объясняется возникновением погрешности в расчетах (погрешность метода, погрешность ЭВМ) а также погрешность построения. При аналитическом расчете использовались итерационные методы решения, которые не гарантируют точного результата за конечное число операций (итераций), т.е. здесь особенно выражена погрешность метода, также есть и погрешность ЭВМ.
Изучив зависимость частоты и амплитуды от параметра τ при А≥b не трудно заметить, что при увеличении транспортного запаздывания (в данной работе мы рассматривали 0.444>τ>τгр) увеличивается амплитуда автоколебаний и вследствие чего уменьшается их частота.
Список литературы.
-
Методические указания к курсовой работе по дисциплине «Теория автоматического управления» – Савин М.М., Пятина О.Н., Елсуков В.С. - НГТУ Новочеркасск 1994 г.
-
Теория автоматического управления: Учеб. для ВУЗов: в 2 ч. /Под ред.
А.В. Нетушила. М.:Высш.шк., 1983. Ч.2.432 с.
-
Теория автоматического управления» – Савин М.М., Елсуков В.С., Пятина О.Н.,. - Новочеркасск 2005 г.
