МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ И СООБЩЕНИЯ

(МИИТ)

Кафедра: теплоэнергетика железнодорожного транспорта

Курсовая работа на тему:

РАСЧЕТ РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЕЙ

ВЫПОЛНИЛ:

Студент гр. ТЭН-412

Драбкин П.Д.

Проверил

Конаков Ю.П.

Москва – 2008г.

Данные курсового проекта

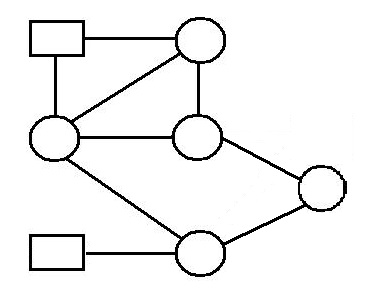

Схема системы:

Потребление энергоносителя.

Длины участков сети.

Расчет системы водоснабжения

График нагрузки сети

Строится как сумма графиков потребления воды всеми потребителями. Режим максимального водопотребления соответствует часам максимальной нагрузки сети. В режиме максимального транзита нагрузка сети - минимальна.

Среднесуточная нагрузка системы определяется интегрированием графика нагрузки сети по времени:

Эта величина равна производительности насосной станции при условии, что в течение суток вода подается насосами равномерно:

Поток воды в водонапорную башню при минимальной нагрузке сети (режим максимального транзита) равен:

В часы максимального водопотребления башня отдает воду в сеть в количестве:

Выбор диаметров труб для участков сети

Режим максимального транзита является определяющим для выбора диаметров. Вначале задается начальное потокораспределение, которое удовлетворяет первому закону Кирхгофа.

Далее по расходу по таблице [1] выбираем значения диаметров на участках.

Дальнейший расчет выполняется с помощью программирования. Создается программа, которая вычисляет увязки по методу Лобачева-Кросса. В ней рассчитываются гидравлические характеристики, вычисляются невязки, определяющие меру несоответствия потоков в сети; исходя из этого выполняется контурная поправка для коррекции значений потоков воды на участке.

Данные после работы программы приведены в таблицах:

Q_cmin

Участок	Li	Di
НС-1	1000	450	0.185	4.497
НС-2	1150	350	0.08	8.42
1-2	750	250	0.02	1.066
1-3	600	450	0.185	2.969
3-2	650	250	0.065	8.135
2-4	1000	300	0.115	6.585
4-Б	1300	300	0.075	8.365
3-Б	650	300	0.08	4.689
4-5	300	150	0.02	5.79

Q_cmax

Участок	Li	Di
НС-1	1000	450	0.164	3.57
НС-2	1150	350	0.101	5.86
1-2	750	250	0.032	2.28
1-3	600	450	0.052	0.22
3-2	650	250	0.032	2.07
2-4	1000	300	0.035	1.41
4-Б	1300	300	0.074	8.24
3-Б	650	300	0.08	4.76
4-5	300	150	0.07	4.39

REM Драбкин П.Д.

CLS

n = 9: dhmin = .01

d(1) = 450

d(2) = 350

d(3) = 250

d(4) = 450

d(5) = 250

d(6) = 300

d(7) = 300

d(8) = 300

d(9) = 150

l(1) = 1000

l(2) = 1150

l(3) = 750

l(4) = 600

l(5) = 650

l(6) = 1000

l(7) = 1300

l(8) = 650

l(9) = 300

q(1) = .185

q(2) = .080

q(3) = .020

q(4) = .185

q(5) = .065

q(6) = .115

q(7) = .075

q(8) = .08

q(9) = .02

FOR i = 1 TO n

s(i) = .001735 * 1.1 * l(i) / ((d(i) / 1000) ^ 5.3)

NEXT i

10

dh1 = s(1) * q(1) * ABS(q(1)) - s(3) * q(3) * ABS(q(3)) - s(2) * q(2) * ABS(q(2))

dh2 = s(4) * q(4) * ABS(q(4)) + s(3) * q(3) * ABS(q(3)) + s(5) * q(5) * ABS(q(5))

dh3 = -s(7) * q(7) * ABS(q(7)) + s(8) * q(8) * ABS(q(8)) - s(6) * q(6) * ABS(q(6)) - s(5) * q(5) * ABS(q(5))

IF ABS(dh1) < dhmin AND ABS(dh2) < dhmin AND ABS(dh3) < dhmin THEN GOTO 100:

dq1 = .5 * dh1 / (s(1) * ABS(q(1)) + s(9) * ABS(q(9)) + s(2) * ABS(q(2)))

dq2 = .5 * dh2 / (s(2) * ABS(q(2)) + s(3) * ABS(q(3)) + s(8) * ABS(q(8)))

dq3 = .5 * dh3 / (s(4) * ABS(q(4)) + s(7) * ABS(q(7)) + s(8) * ABS(q(8)) + s(5) * ABS(q(5)))

q(1) = q(1) - dq1

q(3) = q(3) + dq1 - dg2

q(2) = q(2) + dq1

q(4) = q(4) - dq2

q(5) = q(5) - dq2+ dq3

q(6) = q(6) - dq3

q(7) = q(7) + dq3

q(8) = q(8) - dq3

GOTO 10

100 :

FOR i = 1 TO n

p(i) = s(i) * (q(i)) ^ 2

NEXT i

PRINT

PRINT "Q=min"

PRINT "L(i)", "D(i)", " q(i)", "p(i)"

FOR i = 1 TO n

PRINT l(i), d(i), q(i), p(i)

NEXT i

PRINT

PRINT "dh1="; dh1, "dh2="; dh2, "dh3="; dh3

q(1) = .185

q(2) = .08

q(3) = .055

q(4) = .05

q(5) = .02

q(6) = .025

q(7) = 0.85

q(8) = 0.07

20

dh1 = s(1) * q(1) * ABS(q(1)) + s(3) * q(3) * ABS(q(3)) + s(2) * q(2) * ABS(q(2))

dh2 = s(5) * q(5) * ABS(q(5)) - s(3) * q(3) * ABS(q(3)) - s(4) * q(4) * ABS(q(4))

dh3 = s(7) * q(7) * ABS(q(7)) - s(8) * q(8) * ABS(q(8)) + s(7) * q(7) * ABS(q(7)) + s(5) * q(5) * ABS(q(5))

IF ABS(dh1) < dhmin AND ABS(dh2) < dhmin AND ABS(dh3) < dhmin THEN GOTO 200

dq1 = .5 * dh1 / (s(1) * ABS(q(1)) + s(9) * ABS(q(9)) + s(2) * ABS(q(2)))

dq2 = .5 * dh2 / (s(2) * ABS(q(2)) + s(3) * ABS(q(3)) + s(8) * ABS(q(8)))

dq3 = .5 * dh3 / (s(4) * ABS(q(4)) + s(7) * ABS(q(7)) + s(8) * ABS(q(8)) + s(5) * ABS(q(5)))

q(1) = q(1) - dq1

q(2) = q(2) + dq1

q(3) = q(3) + dq2 - dg1

q(4) = q(4) - dq2

q(5) = q(5) + dq3-dq3

q(2) = q(2) + dq1

q(6) = q(6)+ dq3

q(7) = q(7) - dq3

q(8) = q(8) + dq3

GOTO 20

200

FOR i = 1 TO n

p(i) = s(i) * (q(i)) ^ 2

NEXT i

PRINT

PRINT "Q=max"

PRINT "L(i)", "D(i)", " q(i)", "p(i)"

FOR i = 1 TO n

PRINT l(i), d(i), q(i), p(i)

NEXT i

PRINT

PRINT "dh1="; dh1, "dh2="; dh2, "dh3="; dh3

END

Список литературы

1. Конаков Ю. П. Расчет распределительных сетей, Методические указания к курсовому проекту,МИИТ,М.,2000г.
