1.3 Цели и задачи

Система автоматизированных рабочих мест отражает отраслевые информационные потребности и представляет собой совокупность взаимодействующих между собой многоуровневых систем баз данных, сгруппированных по комплексам информационных технологий в соответствии с Концепцией информатизации железнодорожного транспорта России в виде единой информационной среды. Система в целом построена в соответствии с принципами открытых систем, т.е. её оборудование, программное и информационное обеспечение должны обладать следующими свойствами [1]:

• расширяемость/масштабируемость;

• мобильность/переносимость;

• способность к взаимодействию с другими системами;

• дружественность к пользователю, в том числе лёгкая управляемость.

Прикладное программное обеспечение является «прозрачным» для пользователя. Это означает, что пользователь может одинаково свободно работать со всеми необходимыми ему данными и функциями, независимо от их физического размещения, технических способов доступа и территориальной удалённости источника данных в информационной сети. Для выполнения этого условия необходима единая логическая концепция хранения и доступа к информации [1]. Информационная система должна базироваться на серверах приложений и серверах данных с использованием современных систем управления базами данных (СУБД) с архитектурой «клиент-сервер», которая разделяет систему на клиентов, серверы приложений и серверы данных. Для нормального функционирования системы необходимо обеспечить полноту, непротиворечивость и согласованность всех данных информационной среды. Требуется регламентировать состав и структуру основных информационных объектов и объектов нормативно-справочной информации, требования к разработке прикладных баз данных, требования к способам хранения и передачи данных в единой информационной системе [1].

Автоматизированная система электроснабжения должна обеспечивать переносимость приложений между серверами. Прикладная функция или логический сервер приложений может присутствовать на произвольном количестве серверов приложений, а выполняться – на том физическом сервере, который наилучшим образом подходит для этого. Система должна корректно поддерживать многопользовательскую работу. Требуется задействовать механизмы разделения доступа, защиты информации, резервирования устройств и данных. Цель создания автоматизированного рабочего места специалиста по контактной сети (ЭЧК-45) - повышение эффективности процессов планирования и управления эксплуатационной работы, использования материальных и трудовых ресурсов, за счет решения следующих задач [2]:

1. контроль состояния обслуживаемых устройств;

2. перспективное планирование ремонта и замены обслуживаемых устройств;

3. автоматизированное составление и ведение графика планово-предупредительного ремонта (ППР) и плана капитального ремонта (КР);

4. учет и движение материалов на ППР и КР;

5. автоматизированное ведение нормативных документов;

6. графическое построение и отображение планов контактной сети, схем питания и секционирования;

7. организация быстрого доступа к введенной информации и целостности данных.

Автоматизированное рабочее место специалиста по контактной сети для выполнения всех вышеперечисленных задач, делится на отдельные взаимосвязанные базы данных. В них информация может записываться в одно подразделение, а указываться в нескольких.

2. Структура автоматизированного рабочего места специалиста по контактной сети

Автоматизированное рабочее место специалиста по контактной сети разработано фирмой «Ресурс - АКС» по заказу Департамента электрификации и электроснабжения. В настоящее время это самая удачная разработка из АРМов по контактной сети. АРМ ЭЧК позволяет объединять данные, введенные в различных подразделениях (организациях). Например, данные различных ЭЧ могут быть объединены в Э. Для обеспечения возможности объединения данных, необходимо чтобы каждое ЭЧ, ЭЧК и ТП имела уникальный код в пределах дороги. Кодом ЭЧ, ЭЧК и ТП является его номер. Каждое ЭЧ, ЭЧК и ТП должно иметь уникальный код-номер в пределах дороги. То есть на дороге может быть только одно ЭЧК с номером “45”, но может быть также одна ТП с таким же номером - “45”. Кроме того, для каждого ЭЧ, ЭЧК и ТП его код должен быть идентичным (одинаковым) во всех экземплярах справочников подразделений АРМ ЭЧК, установленных в различных подразделениях (организациях). Структуру подразделений автоматизированного рабочего места специалиста по контактной сети приведенную на рисунке 1, можно рассматривать, как наглядную структуру функций пакета автоматизированного рабочего места специалиста по контактной сети. А также как схематическое описание предметной области и представление информации для обоснования выбора видов моделей и структур данных, которые в дальнейшем будут использованы в системе [4].

Рисунок 2. Структура подразделений АРМ ЭЧК.

Она отображает связи между существующими основными функциями программы, причем каждая из функций имеет набор таблиц, которые в свою очередь связаны по одному или нескольким полям. На данном листе представлено несколько видов связей:

• Связь один к одному - определяет такой тип связи между функциями, например, «графическая часть» и «устройствами контактной сети». Когда к одному параметру функции привязан один и только один параметр другой функции.

• Связь один ко многим – определяет тип связи между функциями, например, «нормативные документы» и несколькими другими. Когда к одному параметру функции привязаны параметры нескольких других функций.

• Связь многие ко многим – определяет тип связи между функциями, например, «заявка на материалы» и «капитальный ремонт», когда параметру одной функции

Автоматизированное рабочее место построено таким образом, что пока не будет выбрано подразделение, находящееся выше в иерархической структуре, в низшее подразделение ввод или изменение данных невозможно. Вся информация по устройствам контактной сети записывается в различные справочники по устройствам и подразделениям и содержится там. В свою очередь, справочники взаимодействуют между собой, а информация из них переписывается автоматически.

3. Разработка справочников для автоматизированного рабочего места специалиста по контактной сети ЭЧК-45

3.1 Регистрация и открытие нового доступа

В АРМ ЭЧК пользователи могут обладать различными правами доступа к информации. Для каждого зарегистрированного пользователя администратор устанавливает уровень доступа к разделам АРМ ЭЧК. В зависимости от этого, пользователь будет иметь либо полный доступ к информации раздела (с правом заносить, изменять, удалять информацию), либо только право просмотра информации [2]. Администратор - это лицо, имеющее право полного доступа ко всем разделам АРМ ЭЧК и право устанавливать пароли и допуск к информации для остальных пользователей АРМ ЭЧК. Для открытия доступа новому пользователю необходимо:

1.Зарегистрироваться, как администратор, нажать кнопку «Новый польз.» в этой же форме.

1. В появившейся форме указать имя пользователя (поле «Пользователь») и дважды ввести пароль, который будет присвоен новому пользователю.

3. Нажать кнопку «Да». Имя нового пользователя появится в списке пользователей.

Для регистрации необходимо в меню # выбрать команду «Регистрация». В появившейся форме «Процедура регистрации и организации доступа» выбрать из списка «пользователи» свое имя и нажать кнопку «Регистрация».

В появившемся окне ввести свой пароль и нажать клавишу «Enter». В списке «Доступ» высветится перечень устройств и работ, которые можно вводить и модифицировать. Все остальное можно открыть только в режиме просмотра

3.2 Разработка справочников подразделений

Справочники подразделений содержат информацию о структуре подразделений. Эти справочники позволяют создать нижний уровень этой структуры [2]: перегон/путь/анкерный участок.

Для вызова справочника перегонов и станций нужно выбрать команду «Перегоны и станции» в меню «Справочники». На экране появится форма «Перегоны и станции». В списке этой формы будут показаны перегоны по ЭЧК - 45 (рисунок 3).

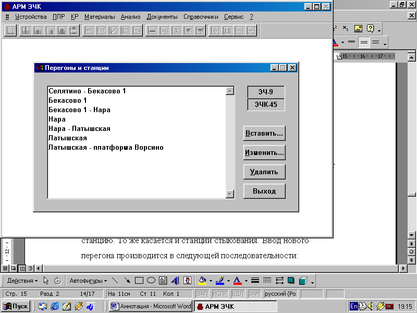

Рисунок 3. Форма перегоны и станции

Ввод нового перегона производится в следующей последовательности:

1.Указывается в списке перегон, рядом с которым будет располагаться вновь вводимый, например, перегон Латышская – Ворсино расположен после станции Латышская.

2. Нажмите кнопку «Вставить». Появится форма «Вставка перегона (станции)». В форме нужно будет указать следующие данные [2]:

• Наименование перегона (Латышская – Ворсино).

• Место расположения относительно выбранного (перед или после).

• Перегон это или станция, ставится символ напротив необходимого

• Род тока (ставится символ напротив переменный или постоянный)

• Длина перегона в км.

• Год электрификации

• Гололедный район

• Максимальная зафиксированная для данного перегона толщина стенки гололеда в миллиметрах и год, когда был произведен замер

• Ветровой район

• Максимальная зафиксированная скорость ветра в метр\секунда и год замера

• Район по атмосферному загрязнению изоляции

• Характер загрязнения атмосферы химически активными веществами

После ввода информации необходимо нажать кнопку «Ок» в противном случае информация не сохранится. После ввода информации по перегонам и станциям необходимо ввести информацию по путям. В справочнике путей различаются четыре вида путей, которые приведены в таблице 1.

Таблица 1. Обозначение номеров путей.

Вид пути	Обозначение	Допустимые значения	Пример
Пути перегонов	Римские цифры	1 - 2	I, II
Главные пути станций	Римские цифры	1 - 10	III, IV, X
Станционные пути	Арабские цифры	1 - 999	2, 12, 85
Деповские пути	Арабские цифры со звездочкой	1 - 999	6*, 15*, 30*

Для вызова справочника путей нужно выбрать команду «Пути» в меню «Справочники». На экране появится форма «Пути» (рисунок 4). В списке этой формы будут показаны пути на выбранном перегоне.

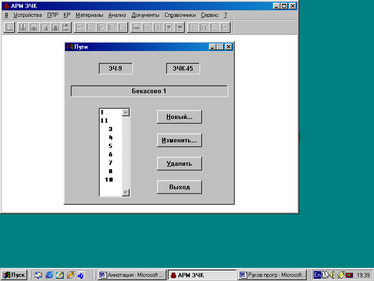

Рисунок 4. Форма пути.

Ввод нового пути осуществляется следующим образом:

1. Нажимается кнопку «Новый» в форме «Пути».

2. В появившейся форме «Новый путь» указывается:

• Номер пути арабскими цифрами, например 7

• Длину пути в км, 2.290

• Вид пути (только для станций), например станционный

• Наличие схемы плавки гололеда, напротив этого параметра ставиться символ, если схема существует.

3. Нажимается кнопка «OK» для сохранения информации.

Изменить параметры пути можно следующим образом:

• Указывается путь в списке формы «Пути».

• Нажимается кнопка «Изменить».

• В появившейся форме «Изменить номер пути» производятся необходимые изменения.

Путь не может быть удален до тех пор, пока не удалены все анкерные участки на этом пути и устройства, которые привязаны к нему, например, провода на опорах контактной сети [2]. После заполнения справочника пути, можно заполнять справочник анкерных участков. Справочник анкерных участков содержит информацию об устройствах контактной сети в пределах данного анкерного участка. Форма анкерного участка приведена на рисунке 5.

Рисунок 5. Форма анкерный участок

Для вызова справочника анкерные участки нужно выбрать команду «Анкерные участки» в меню «Справочники». На экране появится форма «Анкерные участки». В списке этой формы будут показаны анкерные участки на выбранном пути. Выбор нового анкерного участка осуществляется следующим образом [2]:

1. Выбирается ЭЧ, ЭЧК, станция или перегон, номер пути, например, ЭЧ-9, ЭЧК-45, станция Латышская, 3 путь.

1. Нажмите кнопку «Новый» в форме «Анкерные участки».

3. В появившейся форме «Новый анкерный участок» укажите следующие параметры:

• Номер анкерного участка, например 1АУ

• Марка контактного провода (выбирается из списка), 2МФ-100

• Год установки (раскатки) контактного провода (отдельно для левого и правого проводов, если контактного провода двойной)

• Длина анкерного участка в метрах, 1510 метров

• Наличие устройств профилактического подогрева контактной подвески, напротив вопроса ставится символ.

• Наличие повышенного ветрового воздействия

• Для сохранения ранее введенной информации необходимо нажать кнопку «OK».

Изменение параметров анкетного участка производится следующим образом. Укажите анкерный участок в списке формы «Анкерные участки». Нажмите кнопку «Изменить». В появившейся форме «Изменение анкерного участка» сделайте необходимые изменения. Нажмите кнопку OK.

3.3 Разработка справочника климатических условий

Климатические условия влияют на состояние устройств контактной сети, в том числе на их срок службы и повреждаемость. Форма справочника климатических условий приведена на рисунке 6.
