Рассчитаем наибольшую активную мощность балансирующего источника питания ИП2:

Потребная мощность сети:

Найдем годовое потребление электроэнергии. Оно складывается из зимнего и летнего потребления с учётом числа дней:

,

где

- число зимних дней в году;

=165 - число летних дней в году;

- суточное потребление энергии зимой;

- суточное потребление энергии летом.

Полученные результаты сведем в таблицу 2.2

Таблица 2.2 Годовое потребление электроэнергии.

№ пункта	№1	№2	№3	№4	№5	№6
Wзим× , МВт	66880	146880	66240	57600	34560	57760
Wлет× , МВт	27588	60588	27324	23760	14256	23826
Wгод, МВт	94468	207468	93564	81360	48816	81586

2.2 Составление баланса реактивной мощности

Потребная реактивная мощность складывается из суммарной реактивной максимальной мощности нагрузки, потерь реактивной мощности в трансформаторах и в линиях за вычетом зарядной мощности линий.

Считаем

Потери реактивной мощности в трансформаторе составляют приблизительно 10% от суммарной максимальной полной мощности нагрузки.

МВАр

МВА

Потери реактивной мощности в трансформаторе:

МВАр

Найдем суммарную максимальную реактивную мощность нагрузки, путем графического суммирования графиков нагрузки каждого пункта:

Таблица 2.3 Суммирование графиков нагрузки каждого пункта.

t, час	0 - 4	4 - 8	8 - 12	12 - 16	16 - 20	20 - 24
, Мвар	2,01	8,02	10,02	10,02	6,01	2,01
, Мвар	4,35	13,04	17,38	17,38	21,73	4,35
, Мвар	4, 19	6,29	10,48	8,38	4, 19	4, 19
, Мвар	1,93	5,81	7,75	7,75	9,69	1,93
, Мвар	2, 19	3,28	5,47	4,37	2, 19	2, 19
, Мвар	1,62	6,48	8,09	8,09	4,86	1,62
, Мвар	16,29	42,92	59, 19	55,99	48,67	16,29
, Мвар	8,15	21,46	29,6	28,0	24,34	8,15

Потребная реактивная мощность:

МВАр

Реактивная мощность источников питания:

МВАр

cos_Г = 0,95 tg_Г = 0,328

Во всех пунктах устанавливаются компенсирующие устройства БСК.

Мощность компенсирующих устройств:

Желаемая реактивная мощность в каждом пункте:

;

Для шестого пункта:

cos₆ = 0,92 tg₆ = 0,426

МВАр выбираем компенсирующие устройства УК-10 - 900, количество 4 шт.

Действительная реактивная мощность КУ6:

Q_{КУ6действ.} = 900410^-3 = 3,6 МВАр

Реактивная мощность нагрузки с учётом компенсации:

Q_6MAX = Q_6MAX - Q_{КУ6действ.} = 8,09- 3,6 = 4,49 МВАр

cos₆ = 0,973

Расчёт остальных компенсирующих устройств сведём в таблицу:

Таблица 2.3 - Расчёт компенсирующих устройств.

Пункт:	1	2	3	4	5	6
cos	0,91	0,92	0,91	0,9	0,91	0,92
tg	0,456	0,426	0,456	0,484	0,456	0,426
PMAX, МВт	22	51	23	20	12	19
, МВАр	4,818	9,639	5,037	4,94	2,628	3,591
QMAX, МВАр	10,02	17,38	10,48	7,75	5,47	8,09
Тип КУ	УК-10-1350	УК-10-675	УК-10-1350	УК-10-1350	УК-10-675	УК-10-900
Количество, шт.	4	14	4	4	4	4
QКУдейств., МВАр	5,4	9,45	5,4	5,4	2,7	3,6
Q'MAX, МВАр	4,62	7,93	5,08	2,35	2,77	4,49
tg	0,21	0,155	0,221	0,118	0,231	0,236
cos	0,9786	0,9882	0,9764	0,9931	0,9743	0,9671

Вывод: в данной главе для каждого пункта были построены графики нагрузок в именованных единицах, затем, просуммировав графики, определили максимальную суммарную активную и реактивную мощности нагрузки, активные мощности источников питания без учёта потерь, а также нашли часы, в которые достигается максимум нагрузки. После этого была определена потребная району активная мощность и годовое потребление электроэнергии, составлен баланс реактивной мощности и выбраны компенсирующие устройства, также были рассчитаны параметры нагрузки с учётом компенсации реактивной мощности (Q'_i, cos_i), необходимые для дальнейших расчётов.

3. Конфигурация, номинальное напряжение, схема электрических соединений, параметры основного электрооборудования сети

3.1 Составление рациональных вариантов схем развитие сети

Составим несколько вариантов схем развития сети, для каждого из вариантов найдём суммарную длину воздушных линий электропередач. Схема должна быть надежной, гибкой, приспособленной к разным режимам распределения мощности, возникающих в результате изменений нагрузок потребителей, а также при плановых и аварийных отключениях.

Схема должна обеспечивать оптимальный уровень токов к. з.

Построение электрической сети должно соответствовать условиям охраны окружающей среды.

Одним из важнейших требований к конфигурации и схеме сети является возможность её построения из унифицированных элементов - линий и подстанций, с возможно наименьшими изменениями существующей сети.

Для заданного географического расположения новых пунктов нагрузки, второго источника питания и имеющейся схемы старой сети электроснабжения района составим два варианта схемы развития сети и для каждого из вариантов найдём суммарную длину новых линий (с учётом 5% надбавки из-за рельефа местности).

Исходя из этих требований рассмотрим два варианта развития сети:

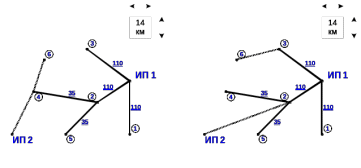

вариант 1 вариант 2

Рис. 3.1 Варианты развития сети.

Суммарная длина сети до реконструкции: км.

L 4-6 = 23,5 км L ИП2-4 = 33,8 км км

L 3-6 = 30,9 км L ИП2-2 = 63,21 км км

3.2 Выбор (проверка) напряжения

Во всех пунктах имеются потребители первой категории, следовательно, все линии должны быть двух цепные (N = 2).
