Погрешности определяются по следующим формулам:
(7)
Результаты расчета погрешностей выбранной математической модели представлены в таблице 6.
Таблица 6 –
Погрешности балансировки
| Плоскость коррекции | γ% | mk% |
| 01 | 4,00 | 14,04 |
| 02 | 13,0 | 80,065 |
Вывод: Различие корректирующей массы вызвано погрешностью измерения, т.к. приемник установлен на магните и при большой частоте вращения ротора возникает “плавание” датчика.
Список литературы
-
Захезин А.М., Колосова О.П., Малышева Т.В. Теоретическая и прикладная механика: Учебное пособие. – Челябинск: Изд. ЮУрГУ, 2001. – 47с.
Приложение

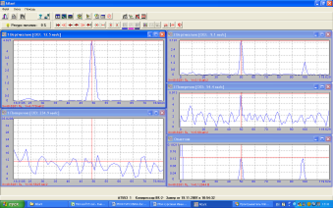

Рисунок 3 – Величина дисбалансов на определённой частоте, определённого вибросигнала

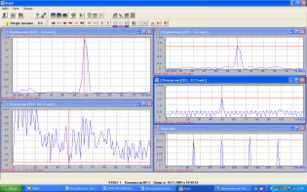

Рисунок 4 – Величина дисбалансов на определённой частоте, определённого вибросигнала
Рисунок 5 – Разложение масс
и
грузов

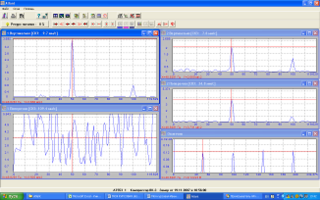

Рисунок 6 – Диаграмма сигналов и спектров
Рисунок 7 – Векторная диаграмма дисбалансов:
А) Первая плоскость, направление вертикальное;
Б) Вторая плоскость, направление горизонтальное.
