Сколы можно заделать следующим образом. Скол зачищают ножом, чтобы поверхность на сколе была ровная, затем подбирают нужный кусочек древесины, также одинаковой породы и по направлениям годичных колец. Обтачивают его до ровной поверхности, подгоняют под скол и заклеивают, крепко прижав в месту скола. Затем его также доводят до нужной формы, обтачивают.

Если же сколовшийся кусок сохранился, то его просто приклеивают на своё место, также крепко прижав.

3.4 Шлифовка и полировка древесины

Шлифовка в процессе изготовления заготовки вазы и подставки по неё производится прямо на токарном станке. Это позволяет сэкономить время и производить чистую обработку, вплоть до появления блеска. Шлифовка производится наждачной бумагой, полировка заготовок также может производиться — лучше всего использовать любую деревянную болванку из той же породы дерева, что и само изделие. Это как бы и придаёт эффект блеска.

3.5 Тонирование

Такая древесина как липа, очень хорошо впитывает влагу, разбухая при этом. Поэтому чтобы уже готовое изделие не повело, и не образовалось никаких дефектов типа трещин, тонирование не производится.

Что же касается тонирования вообще, то это очень красивый метод обработки древесины. Часто можно добиться потрясающих результатов окрашивания, при этом изделие настолько великолепно смотрится, что про такое же "белое" изделие можно забыть.

Некоторые мастера всегда пользуются тонированием своих изделий. А вообще, по большому счёту, это дело каждого мастера, дело вкуса, кому как нравится…

3.6 Прозрачная отделка

Чтобы изделие не пачкалось, чтобы предохранить его от повреждений и от другого воздействия внешней среды, часто пользуются разного рода прозрачными и непрозрачными покрытиями.

Прозрачная отделка позволяет подчеркнуть достоинства древесины, такие как фактура и цвет.

Встречаются разные виды прозрачной отделки:

• Покрытие лаками,

• Покрытие мастиками

• Покрытие воском

• Пропитка олифой

• Пропитка подсолнечным маслом

• Вываривание в подсолнечном масле

и другие…

Покрытие лаком позволяет закрыть поры древесины, но при первом нанесении слоя встаёт ворс, поэтому часто приходится этот слой сначала высушить, как он есть, потом легко пройти по нему наждачной бумагой, чтобы его снять. И потом, когда ворс снят, изделие протирают влажной тряпочкой, дают просохнуть и наносят ещё один слой лака. При необходимости можно повторить операцию. Но обычно после покрытия вторым слоем лака, покрытие выглядит блестящим, а на ощупь — ровное.

Пропитка олифой применяется также, но её лучше всего использовать, если изделие предполагается применять под открытым небом, т.к. она имеет свойство долго сохнуть.

Пропитка подсолнечным маслом часто используется мастерами по дереву, в основном, для того, чтобы проявить фактуру дерева, здесь масло не заменить ничем. Также оно позволяет закрыть поры древесины. Это используется, если изделие делается из сырого дерева. Отрицательными качествами является то, что при большом использовании масла, его слой на изделии долго впитывается и сохнет, и ещё — если на поверхности изделия остаётся небольшой слой масла, то со временем на этом слое начинается оседать пыль, летающая в воздухе, и грязь, поэтому изделие, покрытое подсолнечным маслом, может быстро потерять свои наглядные качества.

Наиболее подходящим для своего изделия я считаю покрытие — мастика для пола.

Оно позволяет придать изделию хороший конечный внешний вид, также в последствии его поддерживать (это легко сделать, если время от времени протирать поверхности изделия мягкой тряпочкой или щёткой). Единственным недостатком такого покрытия — нельзя, чтобы оно оказалось во влажной среде, например, под дождём. Появятся пятна от воды. НО, если изделие используется в домашних, комнатных условиях, то такое покрытие считаю незаменимым.

4 Технологическая часть

4

Рисунок 4 — Ваза с подставкой: взрыв схема.

1. Горлышко вазы

2. Корпус вазы

3. Столешница

4. Стойка

5. База

6. Заглушка

.1 Характеристика изделия

Оба изделия: ваза и подставка под неё представляют собой тела вращения. Изготавливаются на токарных станках промышленного типа. По изготовлению достаточно сложны, т.к. имеют большую длину. Поэтому ваза и подставка предусматривается сделать сборными, т.е. они будут состоять из нескольких частей (деталей). Гораздо легче изготовить (выточить) и вазу, и подставку по частям, нежели полностью из одного куска и позже соединить их.

Материал для изготовления и вазы, и подставки — липа. Она быстро сохнет. Это зависит от размера спиленного кряжа. Чем меньше размер, тем быстрее липа высыхает. Как раз это свойство и можно использовать. По отдельности кряжи быстро высохнут. При естественной сушке может быть достаточно 3-4 месяцев.

После этого можно приступать к изготовлению.

Итак, ваза будет состоять из 2-х деталей (горлышка и основания), подставка — из 4-х (столешницы, стойки, базы и заглушки).

Соединение у вазы сделаем в районе горлышка. Это позволит легко выбрать древесную массу внутри вазы. Также, если горлышко вазы будет изготовлено отдельно, это позволит избежать растрескивания древесины горлышка, если она не будет хорошо просушена.

4

Рисунок 5 — Топор для плотницких работ.

.2 Оборудование и инструменты

Ниже перечислены всё оборудование и инструменты для изготовления декоративной вазы и подставки под неё.

Оборудование: станок ТС-40, сменные патроны к нему

Инструменты: штангенциркуль, линейка, циркуль, рулетка, стамески и инструменты для токарных работ, нож-резец, бруски заточные, наждачная бумага разного размера, пила для поперечного пиления по дереву, топор, киянка, стамески плоские и круглые,

4.3 Краткий технологический процесс изготовления вазы

Материал — липа. Измерительный инструмент — штангенциркуль, рулетка. Операции:

005 Заготовительная

Д Пила дисковая

О Круглую болванку 2205 распилить на равные части длиной по 6002 дисковой пилой

010 Заготовительная

Д Пила дисковая

О Круглую болванку  1605 распилить на равные части длиной по 2603 дисковой пилой

015 Подготовительная

Д Топор

О Окорить болванку 2205 до 1803

020 Подготовительная

Д Топор

О Окорить болванку 1605 до 1303

025 Токарная

Д Токарный станок ТС-40

О Точить до нужной формы

О Рабочая область 150 от патрона до 60 от задней бабки

030 Токарная

Д Токарный станок ТС-40

О Точить внутри

О Заднюю бабку отвести

035 Чистовая токарная

Д Токарный станок ТС-40

О Обтачивать поверхности до

040 Токарная

Д Токарный станок ТС-40

О Отрезать заготовку от оси с поднутрением

О Длина заготовки 3651

045 Токарная

Д Токарный станок ТС-40

О Точить болванку 1605045 по форме

050 Токарная

Д Токарный станок ТС-40

О Выбрать пространство изнутри, заднюю бабку отвести

055 Токарная

Д Токарный станок ТС-40

О Обтачивать поверхности до

060 Токарная

Д Токарный станок ТС-40

О Отрезать заготовку от оси

065 Соединительная

Д Клей ПВА-М

О Склеить детали

070 Нанесение резьбы

Д Резец

О Наносить резьбу

070 Отделочная

О Наносить покрытие, мастику для пола ОСТ 14-27-82

О Полировать

4.4 Технологический процесс
для изготовления подставки по вазу

Материал — липа. Измерительный инструмент — штангенциркуль, рулетка. Операции:

005 Подготовительная

Д Пила дисковая

О Отрезать круглую болванку 210 на части длиной 5005, 6705

О Отрезать круглую болванку 130 длиной 1803

010 Подготовительная

Д Пила дисковая

О Отрезать круглую болванку 270 длиной 1705

015 Подготовительная

Д Топор

О Окорить все болванки

020 Токарная

Д Станок ТС-40

О Точить заготовку длиной 5005 по размерам

025 Токарная

Д Станок ТС-40

О Точить заготовку длиной 6705 по размерам

030 Токарная

Д Станок ТС-40

О Точить заготовку длиной 1705 по размерам

035 Токарная

Д Станок ТС-40

О Точить заготовку длиной 1803 по размерам

040 Токарная

Д Станок ТС-40

О Обтачивать поверхности до у всех заготовок

045 Токарная

Д Станок ТС-40

О Отрезать заготовку длиной 2941 с поднутрением от вала длиной 5005

050 Токарная

Д Станок ТС-40

О Отрезать заготовку длиной 5601 от вала длиной 6705

055 Токарная

Д Станок ТС-40

О Отрезать заготовку длиной 661 с поднутрением от вала длиной 1705

060 Токарная

Д Станок ТС-40

О Отрезать заготовку длиной 403 с поднутрением от вала длиной 1803

065 Соединительная

Д Клей ПВА-М

О Клеить все части

070 Отделочная

Д Резец

О Наносить резьбу

075 Отделочная

О Наносить покрытие, мастику для пола ОСТ 14-27-82

О Полировать

5 Компьютерная часть

5.1 Работа с пакетом 3D Studio MAX.
Преимущества компьютерного проектирования объектов

Пакет программ 3D Studio МАХ (называемый далее просто МАХ) — это единый программный комплекс моделирования, визуализации и анимации объектов, разработанный фирмой Autodesk для операционной системы Windows NT версии не ниже, чем 3.51. С появлением комплекса МАХ достигнут новый уровень производительности, широты возможностей и адаптации под конкретные нужды пользователя. Вот лишь некоторые новые черты комплекса МАХ:

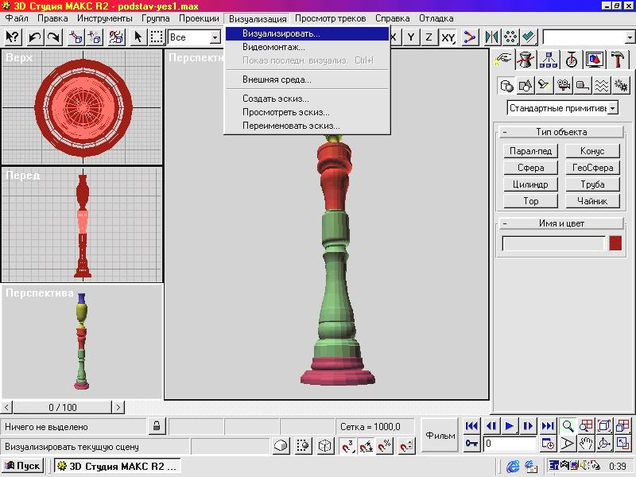

Рисунок 6 — Редактор для объёмного проектирования объектов,
анимации и визуализации.

• Обновлённый пользовательский интерфейс, призванный обеспечить большую гибкость и эффективность работы.

• Новая операционная система (Windows 95/98/NT) с более высоким уровнем производительности (по сравнению с платформами на базе DOS) и с большими возможностями модернизации.

• Новые команды моделирования и редактирования объектов.

• Стек (Stack) — список модификаторов, примененных к геометрическому элементу. Вы всегда можете вернуться и изменить любой из модификаторов, что дает возможность параметрического моделирования.

• Новый многопоточный модуль визуализации, позволяющий воспользоваться достоинствами мультипроцессорной обработки.

• Новый Редактор материалов (Material Editor) и новые типы материалов. Обновленный интерфейс и набор новых образцов обеспечивают вас практически всеми типами материалов, какие могут когда-либо потребоваться.

• Новое диалоговое окно — Просмотр треков (Track View) — для удобного управления анимационными последовательностями и их редактирования.

• Новая архитектура сменных модулей (plug-ins), названная технологией замещения компонентов ядра системы (Core Component Plug-In technology). Сменные модули могут теперь замещать любую часть процесса визуализации, включая моделирование, раскраску, отображение и т. д.

• HEIDI-технология отображения затенения. Теперь возможно работать с затенениями в реальном времени, используя аппаратное ускорение визуализации, обеспечиваемое специальными видеоадаптерами на базе микросхем типа GUNT.

Даже если у новичка нет навыка ни в одной из перечисленных областей, он, тем не менее, может изучать и использовать 3D Studio MAX, следуя приведенным в примерам и образцам, поставляемым на CD-ROM "3D MAX".

5.1.1 Создание объёмного объекта, основанного на сечениях

Объект, основанный на сечениях (loft object) — это трёхмерный объект, поверхность которого создана как огибающая одной или более опорных форм (loft shapes), размещённых вдоль некоторого пути (path). Формы, на которые опирается поверхность подобного объекта, действительно могут рассматриваться как его поперечные сечения. Путь определяет размещение сечений в пределах объекта. Чтобы создать объект, основанный на сечениях, требуются как минимум две формы — одна (или более) в качестве сечений и одна — в роли пути. Если используется только одна форма-сечение, то МАХ разместит её на обоих концах пути.
