σ_zp0= p₀ - σ_zg0 = 195,1 - 88,3 = 106,8 кПа

h_i = 0,4 х b = 0,4 х 0,8 = 0,32 м, приймаємо h_i = 1,0 м, b = 0,8 м, z = 1,0 м,

η > 10 (стрічковий фундамент)

Z(м)	d+z (м)	σzg (кПа)	0.2x σzg (кПа)		α	σzp (кПа)	σzp,cp (кПа)	Ei, кПа		Si, м
0	4,5	88,3	17,7	0	1,000	106,8	-	-		-
1	5,5	107,3	21,5	2,5	0,463	49,4	78,1	30000		0,0021
2	6,5	126,2	25,2	5	0,249	26,6	38,0	24150		0,0013
3	7,5	144,8	29,0	7,5	0,168	17,9	22,3	10500		0,0017
4	8,5	163,4	32,7	10	0,126	13,5	15,7	10500		0,0012
									0,0063

Визначаємо осадку фундаменту:

м < м, що становить 6,3 % від

Розподілення вертикальних напружень під підошвою фундаменту в 3 – 3.

1. РОЗРАХУНОК НЕСУЧОЇ ЗДАТНОСТІ В ПЕРЕРІЗІ 1 -1.

Розрахунок несучої здатності ґрунтів виконуємо, виходячи із умови :

F ≤ γ_cF_u /γ_n

В перерізі 1-1 під підошвою фундаменту залягає шар грунту №31 - глина легка пилувата, напівтверда.

Сумарна вертикальна сила:

F_v = N + G_гр + G_ф = = 231,22 кН

Горизонтальне навантаження в даному випадку викликається тільки активним тиском грунту і знаходиться за формулою

F_h =

Коректуємо значення характеристик несучого грунта з врахуванням коефіцієнтів надійності по грунту γ_g(c) = 1,5; γ_g(φ) = 1,15

Умова виконується

Сили граничного тиску основи, визначається за формулою :

N_u = b'l' (N_γξ_γb'γ_I + N_qξ_qγ'_I d + N_c ξ_cc_I)

де b' = b -2 · e_b ⁼ 1 - 2 · 0,27 = 0,46 м

l` = l - 2 · e₁ = 1 м

e_b = M/N = 99,9 / 198,52 = 0,27

Коефіцієнт внутрішнього тертя грунту φ_I = 16°, δ =17

N_γ = 1,47, N_q = 4,64, N_с = 10,02.

Коефіцієнти форми фундаменту:

η = l`/b`=1/0,46=2,1

ξ_γ = (1-0,25)/ η = (1 – 0,25)/2,1 = 0,36,

ξ_q = (1 + 1,5)/ η = (1 + 1,5 )/2,1 = 1,2;

ξ_c = (1+0,3)/ η = (1 + 0,3 )/2,1 = 0,62;

N_u = 0,46·1· (1,47· 0,36·0,46·17,85 + 4,64·1,2·19,2·3,5 + 10,02·0,62·31,3)= 263,6 кН

Перевіряємо умову :

F = N = 198,52 кН < 0,9 · 263,6 /1,15 =206,3 кН.

Несуча здатність грунту основи - достатня.

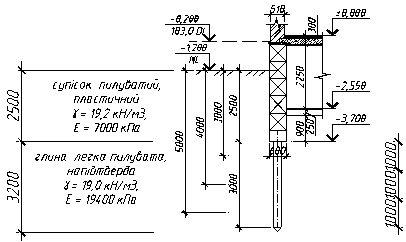

1. РОЗРАХУНОК ПАЛЕВОГО ФУНДАМЕНТУ

1. В перерізі 1 -1

Залізобетонна паля заглиблена в шар №22 - пісок середньої крупності, однорідний, середньої щільності. Приймаємо палю марки С3 - 300 ( довжина l = 3 м, переріз b х h = 300 х 300 мм ). Бетон B20 , поздовжня арматура класу - 4Ø10 А400C.

Розрахунковий опір висячої палі по ґрунту знаходимо як суму опорів грунтів основи під нижнім закінченням палі та по її боковій поверхні за формулою

Ра

де γ_с = 1,0 - коефіцієнт умов роботи палі;

R = 3500 кПа - розрахунковий опір грунту під нижнім кінцем палі залізобетонної;

А = 0,09 м² - площа опирання на грунт палі, приймаємо за площею поперечного перерізу палі брутто;

u = 0,3 х 3 = 0,9 м ;

γ_сR = 1,0 ; γ_сf = 1,0

z₁ = 3,0 м; f₁ = 41,5 кПа; h₁ = 1,0 м;

z₂ = 4,0 м; f₂ = 45,5 кПа; h₂ = 1,0 м;

z₃ = 5,0 м; f₃ = 48 кПа; h₃ = 1,0 м;

Одну палю у складі фундаменту по несучій здатності грунтів основи розраховуємо, виходячи із умови

Nd/γ_k ;

де γ_к = 1,2 – коефіцієнт надійності згідно СНиП 2.02.03-85 ;

Визначимо необхідну кількість паль за формулою:

де G_p – вага ростверку;

G_гр – вага грунту над ростверком;

G_п – вага палі.

G_p=(0,6×0,4×1+0,6×0,58×1×5)×25=49,5 кН

G_п=0,3×0,3×1×3×25=6,75 кН

Приймаємо конструктивно 1 палю, крок паль 1/0,86=1,1 м

Ростверк 0,6х0,4

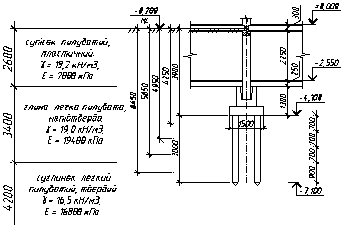

1. В перерізі 2 - 2

Залізобетонна паля заглиблена в шар №30 - суглинок легкий пилуватий, твердий. Приймаємо палю марки С3 - 300 (довжина l = 3 м, переріз b х h =300 х 300 мм ). Бетон B20 , поздовжня арматура класу - 4Ø10 А400C.

Розрахунковий опір висячої палі по ґрунту знаходимо як суму опорів грунтів основи під нижнім закінченням палі та по її боковій поверхні за формулою :

Ра

де γ_с = 1,0 - коефіцієнт умов роботи палі;

R = 6900 кПа - розрахунковий опір грунту під нижнім кінцем палі залізобетонної;

А = 0,09 м² - площа опирання на грунт палі, приймаємо за площею поперечного перерізу палі брутто ;

u = 0,3 х 3 = 0,9 м ;

γ_сR = 1,0 ; γ_сf = 1,0

z₁ = 4,25 м; f₁ = 53,75 кПа; h₁ = 0,7 м;

z₂ = 4,95 м; f₂ = 55,85 кПа; h₂ = 0,7 м;

z₃ = 5,65 м; f₃ = 57,3 кПа; h₃ = 0,7 м;

z₄ = 6,45 м; f₄ = 58,9 кПа; h₄ = 0,9 м;

Одну палю у складі фундаменту по несучій здатності грунтів основи розраховуємо, виходячи із умови :

Nd/γ_k ;

де γ_к = 1,2 – коефіцієнт надійності згідно СНиП 2.02.03-85 ;

Визначимо необхідну кількість паль за формулою:

де G_p – вага ростверку;

G_гр – вага грунту над ростверком;

G_п – вага палі.

G_p=(1,5×1,5×0,4+0,9³)×25=40,7 кН

G_п=0,3×0,3×4×3×25=27,0 кН

Gгр=0,294×19=5,6 кН

Приймаємо конструктивно 4 палі

Ростверк 1,5х1,5

1. СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

1. Методичні вказівки до курсового проекту. Львів, 1999.

2. ДБН В.2.1-10-2009 «Основи та фундаменти споруд».

3. ДБН В.1.2-2:2006 «Навантаження і впливи».

4. Далматов Б. И. «Механика грунтов», 1984.

5. СНиП 2.02.03-85 «Свайные фундаменты».
