5.6 Полы
Полы настилаются по междуэтажным перекрытиям. В данном проекте приняты из линолеума на теплой подоснове типа «тапифлекс». Полотна линолеума свариваются в ковер размером «на комнату», укладываются насухо и заводятся по периметру под плинтус. В кухнях полы из поливинилхлоридных плиток (ПХВ), в сантехкабинах – керамическая плитка.
5.7 Окна и двери
Размеры окон назначают в соответствии с нормативными требованиями естественной освещенности, архитектурной композиции и эксплуатационных затрат. Площадь окон жилых комнат и кухонь должна составлять 1/8 - 1/5 от площади пола этих комнат. Окна и двери выбраны в соответствии с условиями инсоляции на основе СНиП.
Таблица 7 – Спецификация окон и дверей
| Поз. | Обозначение | Наименование | Кол. | Масса | Прим. |
| ОК1 | ГОСТ 24699-2002 | ОР 15-21 | 25 | ||
| ОК2 | ГОСТ 24699-2002 | ОР15-15 | 20 | ||
| ОК3 | ГОСТ 24699-2002 | ОР15-9 | 65 | ||
| Д1 | ГОСТ 6629-88 | ДГ21-9л | 50 | ||
| Д2 | ГОСТ 6629-88 | ДГ21-9п | 40 | ||
| Д3 | ГОСТ 6629-88 | ДГ21-7п | 15 | ||
| Д4 | ГОСТ 6629-88 | ДГ21-7л | 30 | ||
| Д5 | ГОСТ 6629-88 | ДГ21-15 | 25 | ||
| Д6 | ГОСТ 6629-88 | БР22-9п | 35 | ||
| Д7 | ГОСТ 6629-88 | БР22-9л | 40 | ||
| Д8 | ГОСТ 24698-81 | ДН21-13 | 2 |
5.8 Санитарные узлы

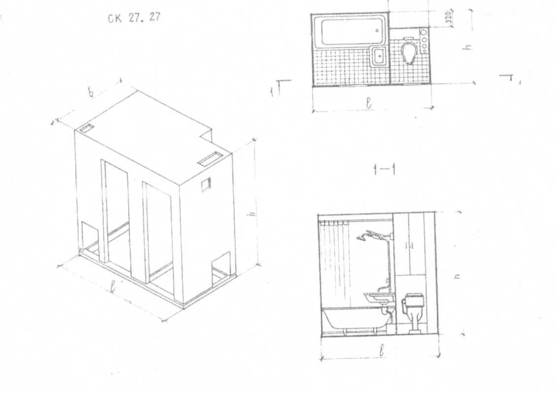

Санитарные узлы квартир запроектированы раздельными: два смежно-расположенных помещения ванной и туалетом. В однокомнатных квартирах – совмещенными. Размер санузла 2730x1600x2700 мм -сан. кабина СК1 27.27, показана на рисунке
Рисунок 2 – Санитарные узлы
5.9 Лоджии
Лоджии и балконы являются неотъемлемой частью планировочного решения квартиры, представляют собой открытые приквартирные помещения, которые связывают внутреннее пространство здания с внешним пространством.
5.10 Наружная и внутренняя отделка
Наружная отделка: заводская отделка панелей наружных стен декоративным бетоном (варианты – керамической плиткой; окраска бетонной поверхности кремнийорганической эмалью).
Внутренняя отделка: в комнатах, коридорах, холлах стены оклеиваются обоями улучшенного качества, в кухнях и санузлах – облицовываются керамической плиткой. Стены лестнично-лифтового узла окрашиваются водоэмульсионными красками. Потолки в жилых комнатах белятся, в остальных окрашиваются водоэмульсионными красками.
6. Теплотехнический расчет
В данном проекте определяется толщина стены для девятиэтажного тридцати шести квартирного дома, возводимого в г. Челябинск.
Расчет произведен в табличной форме. Конструкция стены принята в соответствии с рисунком.
Рисунок 3 – Конструкция наружной стены
Требуется определить толщину наружных стен многоэтажного жилого здания возводимого в городе.
Таблица 8 – Теплотехнический расчет
| Наименование, показатели, единицы измерения | Условные обозначения | Значения | ||
| σ1 | σ2 | σ3 | ||
| 1 | 2 | 3 | 4 | 5 |
| 1. Расчётная температура внутреннего воздуха, 0 С | tВ | +20 | ||
| 2. Расчетная температура наиболее холодной пятидневки, 0 С | tН5 | –23 | ||
| 3. Нормируемый температурный перепад, 0 С | ∆ tН | 4 | ||
| 5. Коэффициент для зимних условий, Вт/( м2 0 С) | αН | 23 | ||
| 6. Требуемое сопротивление теплопередачи из санитарно-гигиенических и комфортных условий, (м2 0 С)/Вт RоТР= n( tВ – tН5)/ ∆ tН αВ | RоТР | 0,54 | ||
| 7. Градусо-сутки отопительного периода, 0 Ссутки. ГСОП=( tВ -tОТ.П. ) zОТ.П. | ГСОП | 3540 | ||
| 8 Средняя температура отопительного периода, 0 С | tОТ.П. | –1,2 | ||
| 9. Продолжительность отопительного периода, сут. | zОТ.П. | 167 | ||
| 10. Приведенное сопротивление теплопередачи, Вт/м0 С | RоПР | 2,1 | ||
| 11. Толщина слоя, м | σ | 0,1 | х | 0,1 |
| 12. Расчетный коэффициент теплопроводности материалов при условии эксплуатации, Вт/( м2 0 С) | λ | 0,33 | 0,04 | 0,33 |
| 13. Определение толщины утеплителя, м σ2= λ2 (RоПР – 1/ αВ – 1/ αН – σ1/ λ1 – σ3/ λ3) | σ2 | 0,01 | ||
Вывод: расчетная толщина утеплителя 0,01 м., из конструктивных соображений принимаем 0,05 м. Толщина наружных стен (панелей) 250 мм.
7. Инженерное оборудование
В проектируемом здании предусмотрено следующее инженерное оборудование:
– водопровод хозяйственно-питьевой от наружной сети напор у основания стояков 19,44 м;
– канализация – хозяйственно-фекальная с выпуском в городскую сеть, водосток – внутренний с выпуском в сторону оси «В»;
– отопление водяное центральное, теплоноситель – вода с парами 700-950 С;
– горячее водоснабжение – централизованное от внешнего источника с циркуляцией в стояках, расчётный напор у основания стояков 20,55 м;
– газоснабжение от внешней сети к кухонным плитам;
– устройства связи – телефонизация, радиофикация, коллективные телеантенны, замочно-переговорное устройство;
– электроснабжение – от внешней сети – напряжение 380/220 В;
– вентиляция – естественная.
Список использованной литературы
1. Аханов В.С., Ткаченко Г.А. Справочник строителя. – Ростов-на-Дону: Феникс, 2003 – 480 с.
2. Гаевой А.Ф., Усик С.А. Курсовое и дипломное проектирование. Промышленные и гражданские здания. − Подольск, 2004 − 263 с.
3. Кузнецов В.С. Расчет и конструирование стыков и узлов элементов железобетонных конструкций. – М.: Издательство АСВ, 2002 – 128 с.
4. Петрянина Л.Н., Викторова О.Л., Карпова О.В. Конструкции наружных стен зданий. − Пенза: ПГАСА, 2003 − 123 с.
5. Правила выполнения архитектурно-строительных рабочих чертежей: (Сб.) ГОСТ21.501-93. – М.: Издательство стандартов, 1993 – 41 с.
6. СНиП 23.01-99 Строительная климатология. – М., 2000 – 33 с.
7. СНиП 11-3-79 Строительная теплотехника. – М.: Госстрой РФ, 1979 – 26с.
8. Шерешевский И.А. Конструирование гражданских зданий. − Санкт-Петербург: Юнита, 2001 − 168 с.
