Конструкция пола принимается для каждого помещения в зависимости от его функционального назначения. В помещениях общего пользования рекомендуется устанавливать полы из штучного паркета, ламината, утепленного линолеумом. В санузлах устраиваются полы из керамической плитки. В технологических помещениях со специальным оборудованием устраиваются бетонные полы.
Спецификация полов Таблица 2.10.1
| Номер и наименование помещения | Тип пола по проекту | Элементы пола | Площадь, м2 |
| 1. Вестибюль 11.Гардероб 18.Коридор 26.Коридор 24.Автозал 28.Комната управления и контроля 30.Комната приема пищи 38.Комната ИТР | 1 | 1.Линолеум.Мастика клеящая 2.Теплоизоляционный слой 3.Цем.песч. стяжка 4.Ж/Б плита перекрытия | 348.54 |
| 3.Выпрямительная 4.Регулировочная 5.Стативная 6.Тамбур аккумуляторной 7.Аккумуляторная 8.Кладовая уборочного инвентаря 9.Аппартная охранной сигнализации 10.Холодильная станция 15.Помещения конденсаторов 19.ГО. (служба оповещания) 20.Щитовая 25.Распаковочная 27.Кросс | 2 | 1.Бетонное покрытие 2.Цем.песч.стяжка 3.Звукоизоляционный 4.Ж/Б плита покрытия | 416.78 |
| 2.Кондиционерная 11.Гардероб женский 12.Женский санузел 13.Мужской санузел 14.Душевая 17.Венткамера 23.Лестничная клетка 33.Душевая 34..Женский санузел 35.Мужской санузел 21.Тамбур 22.Лесничная клетка 37.Дистиляторная. 31.Технологичес кое помещение 39.Служебное помещение | 3 | 1.Керам. плитка 2.Клеящая мастика 3.Цем. песч. стяжка 4.Ж/Б плита покрытия | 276.87 |
2.11 Колонны
В здании устраиваются кирпичные столбы сечением 640х640мм
2.12 Кровля
В проекте принимается безуклонная кровля с покрытием из гидроизоляционных рулонных материалов с организованным водоотводом.

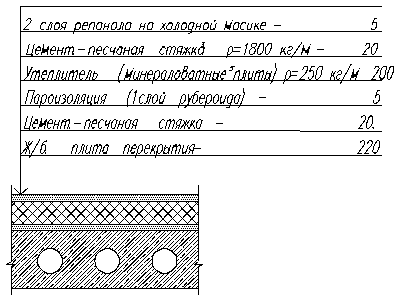

Рис.2.12.1 Состав кровли
2.13 Пожарные лестницы
Пожарные лестницы предусматривают в производственных зданиях высотой более 10м для подъёма пожарных на кровлю.
3. Отделка помещений
Ведомость отделки помещений
| Наименование помещений | Потолки | Стены и перегородки | Примечание Площадь | ||
| Площадь | Вид отделки | Площадь | Вид отделки | ||
| Санузел, кладовая уборочного инвентаря | Оклейка потолочной плиткой | Облицовка керамической плиткой | 62.12 | ||
| Комната управления и контроля, регулировочная, ГО, комната приёма пищи | Оклейка потолочной плиткой | Оклейка обоями | 96.54 | ||
| Другие помещения | Побелка | Краска ПВХ | 1234.67 | ||
4. Отделка фасадов
Дверные оконные проёмы оштукатурены и покрашены. Деревянные полотно ворот, верей, окон, пролётов окрашены масленой краской. Наружные металлические лестницы окрашены двумя слоями эмали ПФ-115
5. Подвод коммуникаций
В проекте предусматривается подвод газа и горячей воды. Здание полностью отапливаемое.
6. Расчёт глубины заложение фундамента
Расчет глубины заложения фундамента производится в соответствии с положениями СНиП2.02.01-83 «Основания зданий и сооружений».
Глубина заложения фундамента принимается с учетом следующих факторов:
-назначения и конструктивных особенностей проектирующих сооружений (наличие или отсутствие подвала), величины и характера нагрузок, действующих на фундамент;
-глубины заложения фундаментов, примыкающих к сооружений, а так же глубины прокладки инженерных коммуникаций;
-существующего и проектировочного решений застраиваемой территории;
-инженерно-геологических условий площадки строительства, физико-механических свойств грунтов;
гидрогеологических условий площадки и возможности их изменений в результате строительства и эксплуатации сооружения (наличие подземных вод);
-глубины сезонного промерзания грунтов.
Нормативная глубина сезонного промерзания грунта dfn—d0(M) при отсутствии данных многолетних наблюдений определяется на основе тепло-технических расчетов. Для районов, где глубина промерзания не превышает 2,5м, ее нормативное значение допускается определять по формуле:
dfn=d0
[м],
где M1 - безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном - районе, принимаемых по СНиП 23-01-99 (Табл.1) «Строительная климатология».
d0- величина, принимаемая равной для супесей, песков мелких и пылеватых
М1= t1+ t2+ t3 = -7.8° -10.6° -10.2° = -20.5°
dfn = 0.29 * V28.6 = 1.31 [м],
Расчетная - глубина сезонного промерзания грунта dfn-[м] определяется по формуле:
df= kh*dfn ,
где kh — коэффициент, учитывающий влияние теплового режима сооружения, принимаемый:
kh=0.7
df=0.7*1.31=0.917м
Значение коэффициента kh Таблица 6.1
| Особенности сооружения | Коэффициент kh при расчетной среднесуточной температуре воздуха в помещении, прилегающем к наружным фундаментам, 0С | ||||
| 0 | 5 | 10 | 15 | 20 и более | |
| Без подвала с полами, устраиваемыми: | |||||
| - по грунту | 0,9 | 0,8 | 0,7 | 0,6 | 0,5 |
| - на лагах по грунту | 1,0 | 0,9 | 0,8 | 0,7 | 0,6 |
| - по утепленному цокольному перекрытию | 1,0 | 1,0 | 0,9 | 0,8 | 0,7 |
| - с подвалом или техническим подпольем | 0,8 | 0,7 | 0,6 | 0,5 | 0,4 |
7. Теплотехнический расчет ограждающих конструкций
Исходные данные:
Параметры микроклимата.
В соответствии с требованиями СНиП [2,3] определяется:
Температура внутреннего воздуха tint- 22 °C
Влажность внутреннего воздуха φint=60%
Температурно-влажностный режим помещений - нормальный.
Климатические параметры места расположения объекта:
Наружная температура наиболее холодной пятидневки обеспеченностью 0,92 , принимается по положениям СНиП [1] и составляет tк= -20 °С:
Средняя температура воздуха отопительного периода со среднесуточной температурой воздуха ≤ 8 °С равна tth= -1.6°C
Продолжительность отопительного периода находится по данным
СНиП [1]: Zht=259 суток;
Зона влажности определяется по приложению В СНиП [4] - Влажная
Условия эксплуатации ограждающих конструкций, в зависимости от влажностного режима помещений и зон влажности, определяется в соответствии с СНиП – Б
Расчёт ведётся в следующей последовательности:
-
Определяются градусы – сутки отопительного периода по формуле
Dd=(titn- tht)*Zht; Dd=[°C * сут]
Dd=(22-(-1.6))*259=6112.4 [°C * сут]
-
Определяется требуемое термическое сопротивление Rred (таб.4 [4] по формуле Rred=а* Dd+b где а=0.0003; b=1.2
Rred=0.0003*6112.4+1.2=3.03
-
Приведённое термическое сопротивление теплопередаче определяется по формуле Ro=Rsi+Rk+Rse;
Rse=
(
*°С) Rsi=1/Litn
Litn- коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимаемой по (таб.7 [4]), Litn=8,7 (Вт/м2*°С)
Rse=1/Lext; Rse=1/23=0.04 (Вт/м2*°С)
Lext- коэффициент теплопередачи внутренней поверхности ограждающей конструкции, равный (Вт/м2*°С)
Rk=R1+ R2+ R3+…
Rn-термическое сопротивление отдельных слоёв ограждающей конструкции
Rk=
-толщина слоя
-коэффициент теплопроводного слоя, определяемый по приложению СНиП [4]
Тогда
+
+
+
+
Rk=
( *°С)
Ro=0,12+3,62+0,04=3,78 ( *°С)
=(3,03-(0,12+
+
=250мм=0,25мм
Применяем толщину ограждающей конструкции 510 мм.
7.1 Теплотехнический расчёт наружных стен
Конструкция кирпичной трёхслойной стены
Кирпичная кладка – d1= 250мм, p=1800кг/м3, λ1= 1.05Вт/м3 °С
Утеплитель - d2, толщина определяется по теплотехническому расчету
Облицовочный слой - d3=12Омм, р=1800кг/м3, λ3=0,93 Вт/м3 °С;
Теплотехнический расчёт
Согласно СНиП [4] показатели тепловой защиты зданий с нормальным температурно – влажным режимом экспликации должны отвечать следующим требованиям:
а) Приведенное в сопротивление теплопередачи отдельных элементов ограждающих конструкций здания;
