Т – наименьшая несущая способность (т. 17 СНиП)

nш – число расчетных швов одного нагеля.

1)несущая способность на смятие древесины среднего элемента под углом :

с – толщина среднего элемента.

- коэффициент по т. 14. СНиП

2) несущая способность на смятие древесины крайнего элемента под углом :

3) несущая способность болта на изгиб:

размер накладки

Проверим верхний пояс на растяжение:

прочность верхнего пояса в месте соединения обеспечена.

3. Расчет колонны

3.1 Определение ветровой нагрузки

Ветровую нагрузку учитывают как сумму двух составляющих: средней и пульсационной.

Wm – средняя составляющая учитывается при расчете всех зданий и сооружений.

Wi – пульсационная составляющая может учитываться при расчете мачт; башен; транспортных эстакад; дымовых труб; высотных зданий, высотой более 40м; одноэтажных производственных зданий, высотой более 36м, и при отношении высоты к длине здания более 1,5, в местностях типа А и В.

Расчетное значение средней составляющей ветровой нагрузки :

f – коэффициент надежности по нагрузке1,4

w0 – нормативное значение ветрового значения, принимается в зависимости от ветрового района (Краснодар –5-ый ветровой район w0=0,6 кН/м2)

се – аэродинамический коэффициент, зависящий от конфигурации здания (с наветренной поверхности = 0,8; с подветренной = 0,6)

k – коэффициент, учитывающий изменения ветрового давления по высоте (зависит от типа местности).

В практике инженерных расчетов действительную ветровую нагрузку заменяют эквивалентной равномерно распределенной по длине колонны и по шатру.

Обозначения для определения коэффициента k:

- участок с однозначной эпюрой;

-участок осреднения (1-для колонны, 2- для шатра);

- высоты, характеризующие однозначную эпюру давления;

- длины участков соответственно колонны и шатра;

- протяженность участков с однозначными эпюрами на осредненных участках.

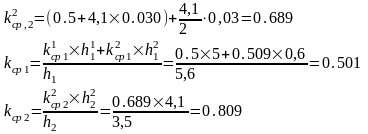

Определяем осредненный коэффициент на каждом участке j с однозначной эпюрой i.

- тангенс угла наклона эпюры ветрового давления на участке с однозначной эпюрой.

Значения для участков с однозначной эпюрой (местность В)

Схема загружения колонны ветровой нагрузкой без промежуточных фахверков.

Расчетная погонная ветровая нагрузка на раму (кН/пог.м) на участке h1 передается в виде равномерно распределенной:

с наветренной стороны

с подветренной стороны

Вк – шаг поперечных рам,м.

С грузовой площади шатра А1 (м2) нагрузка в виде сосредоточенной силы Fнав (кН) переносится на узел сопряжения верхней части колонны с ригилем.

Расчетное значение эквивалентной нагрузки Wi (кН/м2):

на первом участке

на втором участке

3.2 Подбор сечения колонны

Колонну проектируем дощатоклеенную прямоугольного сечения с защемлением в пяте.

В первом приближении примем:

Защемление колонны в пяте осуществляется с помощью анкерных креплений к оголовку, верхняя отметка которого должна возвышаться над уровнем чистого пола свыше 15 см.

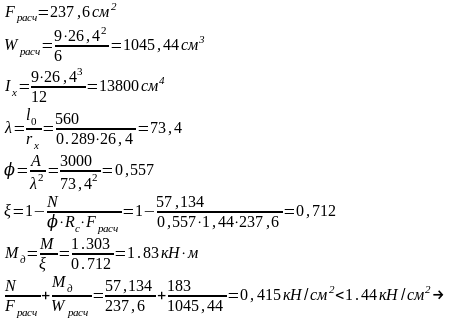

Находим геометрические характеристики сечения:

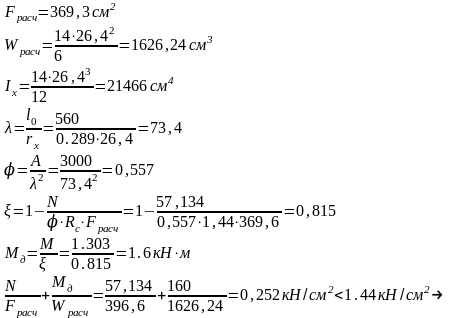

Находим геометрические характеристики сечения:

можно уменьшить сечение

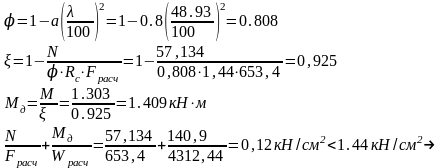

Находим геометрические характеристики сечения:

сечение больше уменьшать нельзя, прочность колонны обеспечена с большим коэффициентом запаса.

В целях рационального решения узла сопряжения фермы с колонной примем конструктивно сечение колонны 190 198 (6 слоев =33мм).

3.3 Проверка клеевого шва колонны

Вдоль здания колонны раскрепляем вертикальными связями и распорками, устанавливаемыми по середине высоты колонны.

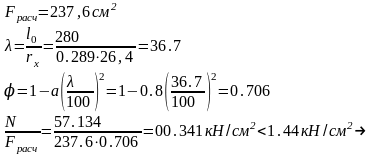

требуется проверка колонны на устойчивость.

устойчивость колонны обеспечена.

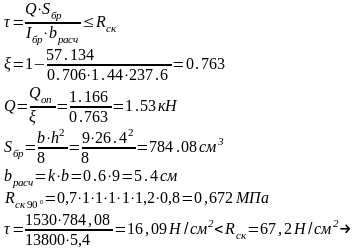

Клеевой шов проверяем по касательным напряжениям.

прочность клеевого шва по касательным напряжениям обеспечена с большим запасом прочности.

3.4 Расчет опорной пяты

Для крепления анкерных болтов по бокам колонны сделаны вырезы на глубину трех досок =9,9 см.

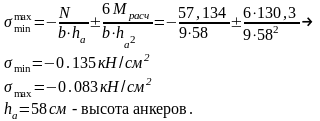

Напряжения на поверхности фундамента:

Для фундамента конструктивно примем бетон В15 с Rb=8,5МПа.

Вычисляем размеры участков эпюры напряжений:

Усилия в болтах:

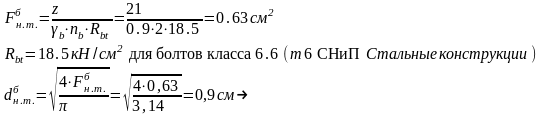

Площадь поперечного сечения болтов:

принимаем диаметр болтов =12 мм.

Траверсу для крепления анкерных болтов рассчитываем как балку.

Из условия размещения анкерных болтов диаметром 12 мм, принимаем равнополочный уголок

Напряжение:

Проверка прочности клеевого шва в анкерном креплении колонны:

- коэффициент при расчете на скалывание сжатых элементов = 0,125

е = y – плечо сил скалывания

Напряжение в клеевом шве:

условие прочности клеевого шва под пятой колонны выполняется прочность колонны обеспечена.

4. Рекомендации по обеспечению долговечности и защиты от возгорания деревянных конструкций

4.1 Обеспечение долговечности КДК

Для изготовления конструкций рекомендуется использовать сухой пиломатериал с влажностью W= 12%.

В период транспортировки защищать конструкции от увлажнения используя специальный укрывочный материал и соблюдая правила хранения и транспортировки конструкций.

Опорный узел колонны устраивается на 300 мм выше уровня чистого пола.

При проектировании учесть обеспечение свободного доступа к опорным узлам конструкций для осмотра и проветривания.

4.2 Защита КДК от возгорания

Проектируемое здание имеет значительную протяженность (88м), поэтому рекомендуется по длине здания устроить брандмауэрную стену с высотой на 600 мм выступающей над плоскостью кровли.

Соединительные стальные детали снижают предел огнестойкости деревянных конструкций, поэтому нужно их обрабатывать огнезащитными составами.

Несущие КДК обладают хорошей био- и огнестойкостью, поэтому для них применяют только локальную защиту торцов и опорных частей тиоколывыми мастиками (УМ-30м, УТ-32) и поверхностную окраску пентофталевой эмалью ПФ-115 при помощи краскопульта или кистями за 2 раза.

Для раскосов фермы, продольных и поперечных ребер плит покрытия применять пропитку в горячехолодных ваннах в течении 2-4 часов.

5. Технико-экономические показатели

5.1 Расход основных материалов

Расход материалов на изготовление КДК

1.ферма

2. колонна

Расход древесины в деле:

Vqi – объем одной конструкции

Пi – количество несущих конструкций

S – площадь здания в осях

1.

2.

Расход стали:

Gстi – расход стали на одну конструкцию.

1.

Фактическая собственная масса несущей конструкции

qi – масса одной конструкции

1.

2.

Фактический коэффициент собственной массы конструкции

1.
