Курсовая работа

"Промышленное здание в городе Соликамск"

Исходные данные

Требуется рассчитать и запроектировать основания и фундаменты одноэтажного двухпролетного промышленного здания. Габаритные параметры и характеристика условий строительства здания приведены в таблице:

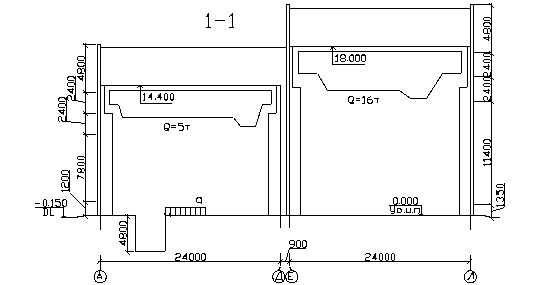

Железобетонные колонны основного каркаса имеют шарнирное сопряжение со стальными фермами, шаг колонн каркаса 12 м. Шаг стальных стоек фахверка 6 м.

Инженерно-геологические условия площадки

Исходные показатели физико-механических свойств грунтов

Химический анализ воды

Определение нагрузок, действующих на фундаменты

Наиболее нагруженными являются фундаменты по оси М.

Нормативные значения усилий на уровне обреза фундаментов по оси М

Для расчетов по деформациям:

N_{col II}=N_n*γ_f=(1087,7+0,9*(288+263,1))*1=1583,7*1=1583,7 кН,

M_{col II}=M_n*γ_f=(177,8+0,9*(99,8+324,9+27,9))*1=585,1*1=585,1 кНм,

Q_{col II}=Q_n*γ_f=(10,6+0,9*(1,9+50,4+0,7))*1=58,3*1=58,3 кН.

Для расчетов по несущей способности:

N_{col I}=N_n*γ_f=1583,7 *1,2=1900,4 кН,

M_{col I}=M_n*γ_f=585,1 *1,2=702,1 кНм,

Q_{col I}=Q_n*γ_f=58,3 *1,2=70,0 кН.

Оценка инженерно-геологических и гидрогеологических условий площадки строительства

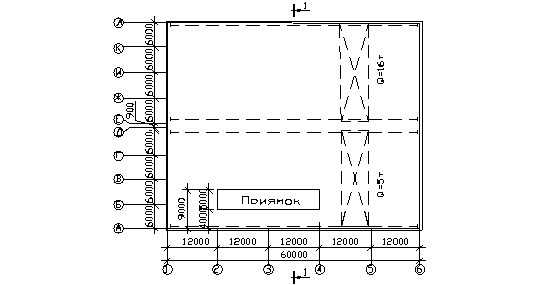

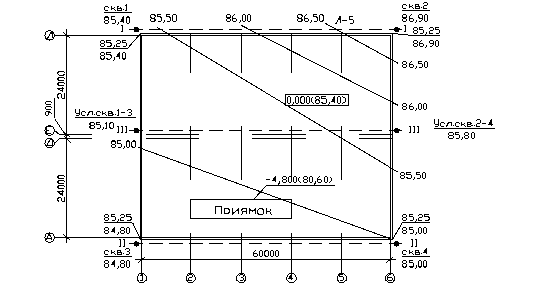

Схема планово-высотной привязки здания

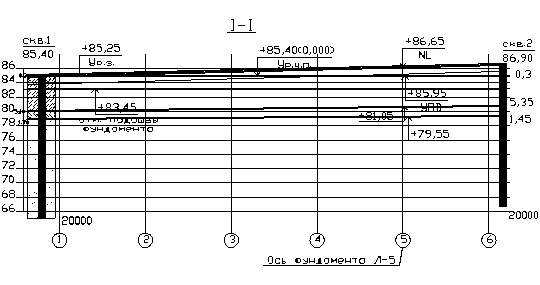

Инженерно-геологический разрез I-I с посадкой здания и фундаментов на естественном основании

Показатели свойств и состояния грунта

Слой 2 – Суглинок

Число пластичности: I_P = W_L – W_P = 33,9–22,9 = 11%.

Плотность сухого грунта: ρ_d = = = 1,52 т/м³.

Пористость и коэффициент пористости:

n = (1 – ρ_d/ ρ_s)*100 = (1–1.52/2,71)*100 = 44%,

e = n/(100-n) = 44/(100–44) = 0.786.

Показатель текучести: I_L = = = 0,45

Расчетные значения удельного веса и удельного веса частиц:

γ_I = ρ_I*g = 1.89*9.81 = 18,5 кН/м³,

γ_II = ρ_II*g = 1.91*9.81 = 18,7 кН/м³,

γ_S = ρ_S*g = 2.71*9.81 = 26.6 кН/м³.

Удельный вес суглинка, расположенного ниже УПВ:

γ_sb = = = 9.3 кН/м³,

Для определения условного расчетного сопротивления грунта по формуле СНиП 2.02.01–83* принимаем условные размеры фундамента d₁= =d_усл=2 м. и b_усл =1 м. Установим в зависимости от заданных геологических условий и конструктивных особенностей здания коэффициенты. По таблице 3 СНиП 2.02.01–83* принимаем: _c1 = 1,1 для суглинков (0,25L<0,5), _{c 2} =1 для зданий с гибкой конструктивной схемой.

Коэффициент k=1 принимаем по указаниям п.2.41 СНиП 2.02.01–83*.

При _II = 20 по табл. 4 СНиП 2.02.01–83* имеем M = 0,51; M_q = 3,06; M_c = 5,66.

Удельный вес грунта выше подошвы условного фундамента до глубины d_w=0,7 м. принимаем без учета взвешивающего действия воды _II =18,70 кН./м³., а ниже УПВ, т.е. в пределах глубины d = d_усл – d_w =2–0,7=1,3 м. и ниже подошвы фундамента, принимаем _sb = 9.30 кН./м³.; удельное сцепление c_II = 21 кПа.

Вычисляем условно расчетное сопротивление:
