Оборудование помещений квартиры, предусматриваемое проектом А-типы встроенных шкафов и шкафных перегородок: 1, 2 - однорядные, 3 - двухрядные; 4 - смешанные; 5 - шкафная перегородка с дверным проемом. Б - оборудование сантехнических помещений: 1 - кухонные мойки; 2 - типы ванн; 3 - унитаз; 4 - биде; 5 - газовая и электроплиты; 6 - душевой поддон; 7 - прямоугольные и полукруглые умывальники; 8 - рукомойники. В - трансформирующиеся двери и перегородки: 1 - прямораздвижная дверь; 2 - щитовая перегородка с раздвижными двойными полотнами; 3 - остекленная раздвижная перегородка, убираемая в карманы; 4-шарнирно-складывающаяся перегородка из узких щитов; 5 - шарнирно-складывающаяся перегородка из широких пластин, 6 - легкая гармончатая перегородка из пластин; 7-наружные шарнирно-складывающиеся двери.
Итак - зона бытового процесса - это пространство, в котором осуществляется тот или иной процесс жизнедеятельности, имеющее условные границы. Параметры пространства устанавливают на основе антропометрических и эргономических требований. В соответствии с этим предусматриваются: постановочная часть зоны, т.е. пространство, на котором размещается необходимая для данного процесса мебель, или иное оборудование; рабочая часть зоны - пространство, которое необходимо для открывания дверец шкафа, отодвигания кресел, стульев и пр.; резервная часть площади зоны - пространство для человека - как обязательное условие удобного осуществления бытового процесса. Использование зон в качестве расчетных элементов формирования помещений можно видеть на примерах рис.7, Б. Поскольку зоны обладают определенной самостоятельностью, их можно комбинировать и располагать различным образом относительно друг друга, но в соответствии с требованиями их функциональной взаимосвязи, освещения, привязки к стенам, месту окон и дверей в помещении. При необходимости возможно совмещение зон, но только в части резервных площадей. В любом случае должны сохраняться минимальные размеры между крайними предметами мебели соседних зон.
Расчетный состав зон бытовых процессов на каждую квартиру устанавливается в соответствии с численностью семьи и уровнем жилищной обеспеченности.

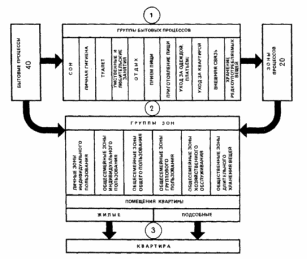

Функциональные основы проектирования квартир I - бытовые процессы, характерные для различных семей при любом образе жизни объединены в группы по пространственным условиям их выполнения. По сходству требований к изоляции осуществления бытовых процессов создана номенклатура зон бытовых процессов; 2 - по характеру пользования зонами они разделены на шесть групп, определяющих формирование номенклатуры двух видов помещений (жилые и подсобные). Число зон в помещении определяется его функциональной нагрузкой; 3 - число помещений, составляющих квартиру, зависит от уровня обеспеченности жилищем в каждый период строительства и степени дифференциации зон.
Основные зоны жизнедеятельности в жилой комнате для одного человека (8 м) (А) зоны; 2—рабочая часть; 3—резервная площадь. Оптимальные габариты и пропорции помещения установлены проверкой вариантного расположения функциональных зон) (Б)
Помещение - основной элемент пространственной организации квартиры, включающий одну или несколько зон бытовых процессов с коммуникационными площадями. Поскольку общее число зон значительно превышает возможное число помещений в жилой ячейке, их объединяют с учетом специфики выполнения каждого процесса жизнедеятельности. Для одних зон требуется изоляция, другие могут размещаться в общем пространстве. На этой основе разработана номенклатура функциональных типов помещений.
По характеру использования все помещения разделяются на две принципиальные группы: жилые помещения, подсобные помещения. Разработанная номенклатура типов помещений обеспечивает достаточную свободу выбора нужного состава жилых и подсобных помещений при организации квартиры.
Планировочные параметры каждого помещения устанавливают в зависимости от его функциональной нагрузки, т.е. числа предполагаемых в нем зон бытовых процессов.
Одним из основных требований к пространственной организации помещений квартиры является обеспечение возможности вариантного размещения запланированных зон, а в каждой из них - осуществления различных группировок необходимого оборудования и мебели с тем, чтобы любая семья могла легко адаптироваться и устроить свою жизнь наиболее подходящим для себя образом. Выполнение этого требования - основная функциональная задача при разработке отдельных помещений. Вместе с этим ставится задача и создания свободного, незатесненного пространства, что очень важно при относительно небольших площадях жилых комнат, и имеет решающее значение в их эстетической оценке.
Решение указанных задач целиком связано с определением оптимальных параметров помещений, проектное формирование которых проходит через ряд планировочных вариантов. В каждом из них прорабатывается та или иная возможность распределения функциональных зон в помещениях с точным и наглядным изображением в плане соответствующих групп мебели и оборудования. Для этого при проектировании рекомендуется пользоваться справочным материалом, содержащим полный набор возможных вариантов группировки мебели в зонах с габаритами занимаемой площади в плане. Как отмечалось выше, габариты зон установлены на основе антропометрических и эргономических данных, а размеры мебели увязаны с модулем ассортимента массовой продукции, выпускаемой промышленностью. Поэтому в каждой группировке учтены все необходимые пространства для беспрепятственного осуществления того или иного бытового процесса, что невозможно с той же полнотой предусмотреть при размещении на плане поштучного набора предметов мебели и оборудования.
Названия помещений и комнат предложены ЦНИИЭП жилища и частично введены в СНиП 1989 г.
Поэтому метод проектирования зонами наиболее результативный и более полезный в воспитании пространственного воображения, что так важно для начинающего проектанта. Кроме того, применение зон бытовых процессов, как структурных элементов формирования помещений, может стать базой для использования компьютерной техники в проектировании квартир.
Несмотря на то, что конкретный состав помещений в квартире - результат творческой деятельности проектировщика, существует набор типов, которые составляют основу большинства решений жилых ячеек. Ниже приводится их функционально-пространственная организация.
Общая жилая комната для отдыха семьи может быть различного функционального содержания, что зависит от степени размежевания процессов семейного общения. Отсюда возможны и значительные различия в площади общих комнат, как показывает опыт проектирования, от 16 до 20-25 м. Наибольшей площадью отличается комната для общесемейного отдыха и приема пищи. Функции такого помещения многообразны. Это могут быть развлечения, спокойный отдых, работа, обеды, прием гостей и многое другое. Пространство общей комнаты с подобным содержанием формируется зоной отдыха, приема пищи, рассчитываемой на всю семью, зоной для любительских занятий или умственного труда, а при норме жилой площади 9 м/чел потребуется и спальная зона. На распределение зон в комнате решающее влияние оказывает место телевизора, так как необходимо соблюдать минимальное расстояние между аппаратом и зрителями. Зону, связанную с просмотром телепередач, следует располагать в стороне от проходов.
Ф
Столовая зона для удобного ее обслуживания располагается возле двери в кухню или раздаточного окна. Рабочая зона, как правило, размещается возле окна.

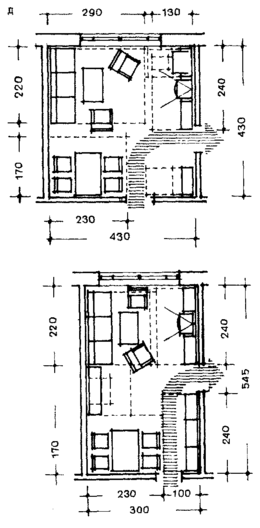

На рис.8, б представлены варианты функционально-пространственной организации комнаты общесемейного отдыха и приема пищи. Следствием необходимых размеров зон при их взаимном положении явился и минимальный предел ширины общей комнаты - 3,2 м, что, в свою очередь, ориентирует на выбор конструктивного шага и пропорций помещения.
Принято считать наиболее удобными жилые комнаты с соотношением ширины и глубины от 1: 1 до 1: 1,5. Близкие к квадрату по своим пропорциям помещения комнат эстетически и эргономически предпочтительней продолговатых, но последние при равной площади имеют больший периметр стен, следовательно, для размещения мебели и планирования зон бытовых процессов они имеют преимущества. Особенно это важно, когда существует необходимость в проходной общей комнате. В квадратном помещении при этом даже не удается полностью разместить весь необходимый набор мебели.
Стремление к увеличению площади общей комнаты нельзя считать оправданным. Это всегда будет связано с ее функциональной перегрузкой из-за невозможности развития состава других помещений в квартире. Следствием чего может стать неизбежным совмещение в ней чужеродных функций. Поэтому закономерно обособить и выделить такие зоны как гостиную или столовую, или детскую комнату, т.е. создать вместо одного - два помещения для общесемейного отдыха. Лучшими решениями при этом будут те, которые предусматривают возможность пространственного их объединения. Выделенные помещения обычно делают проходными, что позволяет снять часть функций с передней или других помещений, а, собственно, общая 'комната всегда будет изолированной и в ней может быть зарезервировано дополнительное спальное место.

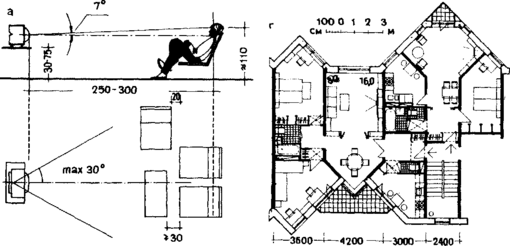

Богаты пространственно и очень удобны в эксплуатации общие комнаты, имеющие в плане сложные очертания. В таких квартирах дифференциация пространства общей комнаты задается проектом. Размеры образуемых ниш или алькова должны соответствовать требованиям размещения соответствующих зон в полном объеме. Альков с естественным освещением может рассматриваться и как рабочий кабинет. Наличие двойной связи алькова с передней и санитарным узлом обеспечивает взаимную изоляцию как алькова, так и основного ядра общей комнаты. Применение раздвижных перегородок здесь особенно уместно, так как с их помощью можно изменять пространственную характеристику общей комнаты. Иногда общая комната образуется из целой системы пространств, перетекающих одно в другое, что придает ей особые качества. Личные жилые помещения предназначены для размещения в них зон индивидуального пользования. В современных квартирах личные комнаты проектируют, чаще всего, трех типов: спальня для супружеской пары, жилая комната для одного человека и жилая комната для двух членов семьи. Привычное название - спальни - не отражает в полном объеме функционального назначения этих помещений.
Основные зоны в указанных типах помещений следующие: зона сна и индивидуального отдыха; зона размещения платья и белья; зона индивидуальных занятий и зона размещения личных вещей культурно-бытового назначения. Примеры структурной организации жилых помещений всех трех типов с тем или иным составом указанных зон. Рациональное размещение зон приводит к экономии площади. Так, например, рекомендуемый нормами минимум 8 м для одноместной жилой комнаты оказывается вполне достаточным, чтобы распределить необходимый состав мебели в различных вариантах расстановки, не создавая затесненности помещения. Жилая комната площадью 12 м для двух членов семьи может удовлетворить потребности каждого, а спальня родителей 13-15 м позволяет разместить в ней детскую кроватку.
Возможность вариантного размещения зон обеспечивается минимальной шириной помещений - в жилой комнате для одного человека - это будет 2,25 м; для двух человек - 2,5 м, хотя и допускается 2,25 м. Однако при наличии двери в торцевой стене различные варианты размещения зон практически не выполнимы, поэтому ширина помещения около 3 м будет оптимальной. Такой же размер может быть рекомендован и для супружеских спален.
Смежное размещение двух одноместных спален позволяет объединить их с помощью трансформирующихся перегородок, что следует предусматривать при компоновке квартиры. Такой вариант трансформации особенно удобен для семей с детьми
Специфика функциональных требований обязывает проектировать все типы личных комнат непроходными. Для условий умеренного и холодного климата не рекомендуется располагать кровати возле наружных стен, а если и располагать, то с учетом следующих условий: расстояние от наружной стены до торца кровати должно быть не менее 40 см, до продольной плоскости кровати - не менее 80 см. Зоны умственных занятий должны размещаться около световых проемов на расстоянии от них не более 1,5 м.
Иногда группа личных жилых помещений дополняется кабинетом, в котором преобладающее значение имеют зоны умственного труда и хранения литературы; зона отдыха, иногда используемая для сна.
При относительно небольших площадях личных жилых комнат встроенные шкафы - лучший вид их оборудования. Устраиваются они в двух вариантах: или в виде шкафной перегородки между двумя помещениями, тогда в них могут встраиваться откидные рабочие столы, емкости для хранения личных вещей и шкафы для одежды и платья; или в торце помещения. При этом шкафы одновременно служат надежной акустической защитой от шума санитарного узла, примыкающего, как правило, к спальням.
Прогнозируемое расширение функций индивидуальных помещений: самообразование, занятия физической культурой и др. - повлечет за собой организацию новых зон и соответствующее увеличение площади. Кроме того, существуют научные рекомендации о вынесении из спальных комнат емкостей встроенных шкафов, предназначенных для хранения белья и одежды в специально оборудованные помещения - гардеробные комнаты. Они проще по устройству, дешевле и очень удобны в эксплуатации. Равноценным вариантом может быть устройство встроенных шкафов в шлюзах и коридорах, примыкающих к спальне и личным жилым комнатам.
