где h – высота сечения панели, см

с – шаг продольных стен, см

l₀ – шаг поперечных стен, см

g^н – постоянная нормативная нагрузка, Н/м²

p^н – временная нагрузка, Н/м²

q^н- полная нагрузка, Н/м²

R_s – расчетное сопротивление арматуры растяжению, МПа

E_s– модуль упругости арматуры, МПа

Принятая высота сечения h = 27 см. достаточна. Отношение h^I_п /h = 6,3/27 = 0,23>0,1; в расчет вводим всю ширину полки b^I_п = 149 см.

Находим:

А₀ = = =0,0147 (2.6)

где М – расчетный изгибающий момент, Н*м

R_в – расчетное сопротивление бетона сжатию, МПа

h₀ – толщина плиты без защитного слоя (3 см.);

А₀ – табличный коэффициент;

b^I_п – ширина полки, см

_б1 – коэффициент условия работы бетона.

По таблице находим

= 0,02 , = 0,99.

Высота сжатой зоны h^I_п = 6,3 см. – нейтральная ось проходит в пределах сжатой полки.

Определяем площадь сечения продольной арматуры:

A_s = = =11 см.² (2.7)

где М – расчетный изгибающий момент, Н*м

R_s – расчетное сопротивление арматуры растяжению, МПа

h₀ – толщина плиты без защитного слоя (3 см.);

ή – табличный коэффициент.

Предварительно принимаем 8Ø16 А-I I, А_s = 11,06 см.² а также учитываем сетку 200/250/5/4 (ГОСТ 8478 – 66), A_{s прод} 7*0,116 = 1,37 см² всего A_s = 1,37 + 11,06 = 12,43 см²; стержни диаметром 16 мм. Распределяем по два в крайних ребрах и два в одном среднем ребре.

2.4 Расчет прочности наклонных сечений

Проверяем условие необходимости постановки поперечной арматуры для многопустотных панелей по формуле:

Q ≤ k_1∙R_p∙bh₀ (2.8)

где Q – максимальная поперечная сила на опоре от расчетной нагрузки, Н

k₁ – табличный коэффициент;

h₀ – толщина плиты без защитного слоя (3 см.);

R_bt – расчетное сопротивление бетона, МПа

b – толщина ребра, см

Q = 26913 Н > k1R_{bt в}bh0 = 0,6∙1,2∙0,85∙48,9∙24 (100) = 71834 Н.

Следовательно, количество поперечной арматуры требуется определять расчетом.

Поперечную арматуру вначале предусматриваем из конструктивных условий, располагая ее с шагом не более:

u ≤ = = 12 см., а также u ≤ 15 см.

назначаем поперечные стержни диаметром 6 мм. класса А-I через 10 см. у опор на участках длиной ¹/₄ пролета. В конце этих участков, т.е. на расстоянии 6,25/4 = 1,55 м. от опоры, поперечная сила

Q = 26913 = 15270 Н,

что меньше k_1∙R_bt∙bh₀ = 14582 Н, следовательно, здесь постановка поперечной арматуры не требуется. Поэтому в средней ½ части панели для связи продольных стержней каркаса по конструктивным соображениям ставим поперечные стержни через 0,5 м. Если в нижнюю сетку С - I включить рабочие продольные стержни, то приопорные каркасы можно оборвать в ¼ пролета панели.

Проверяем прочность наклонного сечения у опоры – усилие на единицу длины панели, воспринимаемое поперечными стержнями

q_х = = = 1440 Н/см. (2.9)

где q_х – прочность наклонного сечения, Н/см

R_sw – расчетное сопротивление поперечной арматуры сжатию, МПа

А_sw – площадь поперечной арматуры, МПа

u – шаг поперечных стержней, см

A_sw = f_swn = 0,283·3 = 0,849 см.² (для Ø6 А-I в трех каркасах);

поперечная сила, воспринимаемая бетоном и поперечными стержнями,

Q_{x б} = 2 =2 =317563 Н>Q=24383Н,

значит прочность наклонного сечения обеспечена.

2.5 Конструирование арматурных изделий

Плиты армируются сетками, состоящие из стержней, расположенных в двух взаимно перпендикулярных направлениях. Если рабочая арматура нужна только в одном направлении, то арматура второго направления играет роль распределительной и монтажной. Она необходима для распределения сосредоточенных нагрузок в направлении, перпендикулярном рабочей арматуре, для сдерживания температурных и усадочных деформаций бетона, а также для связи рабочих стержней и создания сетки, удобной для переноса и укладывания в конструкцию.

Плиты, опертые только по двум противоположным краям, имеют рабочую арматуру в одном направлении – вдоль пролета.

В балочных плитах рабочая арматура должна быть расположена ближе к растянутой грани плиты, чем монтажная при условии соблюдения минимально допустимой толщины защитного слоя. Размещать рабочую арматуру ближе к растянутой грани важно для увеличения плеча внутренней пары, что ведет к уменьшению усилия воспринимаемо арматурой, а следовательно к экономии стали. В свободно опертых плитах арматурные сетки размещают только у нижней растянутой грани. При свободном опирании расчетный пролет плиты принимают равным – пролету в свету плюс половина толщины плиты. Диаметр рабочей арматуры плит принимают 5 -12 мм., монтажной (распределительной) – 4-8 мм. Общую площадь сечения рабочей арматуры определяют расчетом, а монтажной арматуры – по конструктивным соображениям; она должна составлять не менее 10% расчетной площади сечения рабочей арматуры в сечении с наибольшим изгибающим моментом. Расстояние между стержнями в целях полного вовлечения в совместную работу арматуры и бетона, а также во избежание продавливания бетона в ячейках сетки принимают:

а) между осями рабочих стержней в средней части пролета и над опорами (вверху) – не более 200 мм. при толщине плиты h_п ≤ 150 мм. и не более 1,5h_п при h_п > 150 мм.; на всех остальных участках не боде 350 мм.;

б) между осями стержней распределительной арматуры – также не более 350 мм.

Для армирования плит целесообразны стандартные сварные сетки – рулонные и плоские, рабочая арматура которых изготовляется из обыкновенной арматурной проволоки диаметром 3-5 мм. или из горячекатаной стали периодического профиля класса А-III, диаметром 6-10 мм. В целях экономии стали арматурные сетки плит можно конструировать так, чтобы часть рабочих стержней не доходила до опоры, а обрывалась в пролете в соответствии с эпюрой изгибающих моментов. Площадь сечения стержней, доводимых до опоры, должна составлять не менее 1/3 площади сечения стержней в пролете, соответствующей наибольшему положительному изгибающему моменту.

Учитывая, что бетон растянутой зоны в стадии разрушения не участвует в восприятии усилий, площадь сечения бетона растянутой зоны может быть уменьшена до размеров, минимально необходимых лишь для размещения в ней растянутой арматуры. Уменьшение площади бетона приводит к снижению расхода материалов и собственного веса конструкции.

2. 2.6 Расчет железобетонной колонны

4. Таблица 2.2 Сбор нагрузок на 1м² от кровли

   № п/п	Нагрузки	Подсчет	Нормативная нагрузка,кН/м2		Расчетная нагрузка,кН/м2
   Постоянные нагрузки
   1	Гравий, втопленный в битумную мастику
   2	4 слоя рубероида на битумную мастику
   3	Стяжка цементная
   4	Утеплитель
   5	Пароизоляция
   6	Крупнопустотная плита покрытия
   7	На покрытие
   8	Снеговая нагрузка В том числе длительные
   9	Временные нагрузки
   10	В том числе кратковременные
   11	На перекрытие длительные

6. Условно принимаем длину колонны равной высоте первого этажа при жесткой заделке колонны в стакане фундамента и шарнирной заделке в уровне пола второго этажа, т.е. . При таких условиях заделки расчетная длина колонны

8. .

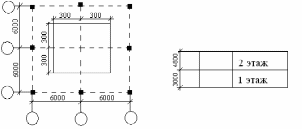

11. Рисунок 2.2 Длина колонны

13. Условно принимаем колонну центрально нагруженной и изгибающий момент в ней отсутствует. Используя таблицу 2.2, подсчитываем суммарную нагрузку на колонну.

14. - постоянная от покрытия

15. - временная от покрытия

16. - в том числе длительная

17. - постоянная от перекрытия

18. - временная от перекрытия

19. - в том числе длительная

20. Длительная от покрытия будет постоянная + длительная = 239,4 кН;

21. Кратковременная от покрытия = 50,4 кН;

22. Длительная от перекрытия = 302,8 кН;

23. Кратковременная от перекрытия = 0,58 кН

24. Собственный вес колонны:

26. . (2.10)

28. Расчетная продольная сжимающая сила в колонне составит:

30. (2.11)

31. .

33. В том числе длительная нагрузка:

35. (2.12)

36. .

38. Подсчитаем соотношение:

40. ; (2.13)

42. По табл. 3.9.прил. 3 ,

43. Требуемую площадь арматуры определяем по формуле:

45. (2.14)

47. где: , т.к.

48. - коэффициент, учитывающий продольный изгиб, определяется по формуле:

50. (2.15)

53. - коэффициент условий работы бетона

54. Принимаем коэффициент армирования . Тогда

58. Подсчитываем требуемую площадь арматуры при

60. (2.16)

62. Принимаем для армирования 4 32мм А-4.

63. Определяем фактическую несущую способность по формуле:

65. (2.17)

67. несущая способность сечения достаточна.

68. Поперечные стержни принимаем через , что меньше значения по условию . Поперечные стержни выполняются из стали класса Вр-1 и ставятся без расчета. Защитный слой бетона принимаем не менее 15мм. Консоли колонн армируются сварными каркасами из арматуры класса А-1 и усиливаются вертикальными и горизонтальными стальными пластинками из арматуры класса А-1.
