37.00м

36.74м

36.41м

36.68м

Определим средне-планировочную отметку земли:

Нср.пл.=

Определение красной отметки уровня чистого пола

Н0.000= Нср.пл.+hцок.ср=36.70+0,200=36.90м.

Наиболиее высоким углом является угол 1. Приняв минимальную высоту цоколя 200 см, определим красную отметку 1 угла:

Н0.000- hцок= 36.90-0.200=36.70 м

Для отвода поверхностных вод зададим уклон 0,005. Последовательно определим красные отметки углов здания:

36.70-0,005*21=36.60 м

36.60-0,005*42=36.39 м

36.39+0,005*21=36.51 м

36.51+0,005*42=36.70 м

Определение рабочих отметок

h і = - Н0.000

h1=36.70-36.90=-0.200

h2=36.60-36.90=-0,300

h3=36.39-36.90=-0,510

h4=36.51-36.90=-0,390

2. Сведения о технологическом процессе

2.1 Краткое описание технологического процесса, схемы технологического оборудования

Здание предназначено для отела коров и вынашивания телят до 3-х месячного возраста.

Содержание животных безвыгульное, безпривязное в групповых клетках по 28 голов в каждой.

Раздача грубых, сочных и зеленых кормов осуществляется мобильным кормороздачиком КТУ-10А, раздача комбикорма при помощи ручной тележки ТУ300.

Поение животных производится из поилок ПА-1А.

Удаление навоза осуществляется скреперной установкой УС-250 с перегрузкой на поперечный транспортер ТСН-160А. далее по накллоной части транспортера навоз подается в тракторный прицеп 2ПТС-4м-785А, установленный в помещении отгрузки навоза, с дальнейшей его транспортировкой в навозохранилище.

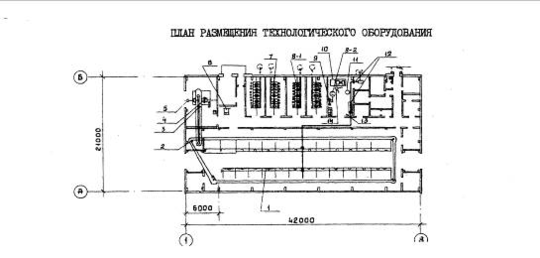

План размещения технологического оборудования на отм.0.000

Экспликация оборудования

Табл. №2.1

№на плане

Наименование

Кол-во

1

Оборудование стойловое для коров ОСК-25А

2

2

Транспортер скребковый навозоуборочный ТСН-160

1

3

Конвейер навозоуборочный поперечный КПН-10

1

4

Транспортер скребковый навозоуборочный ТСН-160А

1

5

Прицеп тракторный самосвальный 2 ПТС-4М-785А

1

6

Поилка автоматическая ПА-1А

24

7

Весы платформенные передвижные РП-Щ13М

1

8

8.1

8.2

Оборудование для содержания телят ОСТ-50

Секция клеток

Система водогрева

1

4

2

9

Водонагреватель электрический

1

10

Резервуар-охладитель

1

11

Водонагреватель электрический

1

12

Доильный агрегат стационарный

1

13

Стеллаж для ведер

1

14

Насос молочный

1

2.2 Категория производства по степени пожарной безопасности

Здание относится к III степени огнестойкости. Расстояния между зданиями на территории сельскохозяйственного комплекса назначены учитывая противопожарные разрывы между зданиями в производственной зоне. От 10 до 16 м между проектируемыми зданиями.

3. Объёмно-планировочное решение

3.1 Конструкция здания в плане и основные размеры

Здание в плане представляет собой прямоугольник с размерами в осях: 1–8 (42 м) и А–Б (21 м). Отметка низа стропильной конструкции составляет 3.4 м.

3.2 Принятая конструктивная схема здания

Сельскохозяйственные здания отличаются от промышленных и гражданских особенностями функционально-технологических процессов. Основными конструктивными схемами производственных сельскохозяйственных зданий являются стоечно-балочные системы, схемы с применением различных ферм, распорных рам и арок. В нашем случае принята схема – полурам с навесными панелями. Здание одноэтажное.

3.3 Строительные параметры

Габаритные размеры 21х42м. с шагом 6 м, пролет здания L=21м, высота до низа стропильной конструкции 2,700м, Отметка верха строительной конструкции 5,800 м.

3.4 Вопросы эвакуации

Эвакуация происходит через входные и выходные двери и ворота по составленному плану эвакуации из помещений.

3.5 Экспликация помещений

Табл. №3.1

1

Помещение для содержания коров

829,2

Д

2

Помещение для приема концкормов и минеральных кормов

19,4

Д

3

Машинное помещение

27,1

Д

4

Помещение дл отгрузки навоза

34,6

Д

5

Служебная на 2 человека

12,6

Д

6

Санузел

5,3

Д

7

Электрощитовая

13,8

Д

8

Площадка для инвентаря

9,9

Д

9

Тепловой пункт и водомерный узел

14,7

Д

10

Тамбур

19,5

Д

    1. Технико-экономические показатели здания

ТЭП здания приведены в графической части на первом листе.

4. Характеристика основных конструктивных элементов

4.1 Фундаменты и фундаментные балки

Фундаменты являются важным конструктивным элементом здания, воспринимающим нагрузку от надземных его частей и передающим ее на основание. Фундаменты должны удовлетворять требованиям прочности, устойчивости, долговечности, технологичности устройства и экономичности.

Фундаменты приняты башмачного типа по серии 1.810-2. вып.1,2 Типоразмеров 1.

Для защиты основания от увлажнения устраивают планировку участка отмостку и обмазочную гидроизоляцию.

4.2 Стены – кирпичные и из фибролитобетонных панелей по серии ИИ16с-02/81

4.3 Покрытие –сборные ж/б плиты по серии1.865.1-4/80

4.4 Кровля – асбестоцементные волнистые листы унифицированного профиля УВ-7,5.

Водоотводнаружный организованный.

4.5 Перемычки – сборные ж/б по серии 1.038-1. вып.1 Типоразмеров 3.

4.6 Полы – деревянные, цементно-песчаные, бетонные.

Перегородки – из глиняного кирпичные марки 75 на растворе марки 50 по ГОСТ 530-80. Толщина перегородки 120мм.

4.7 Двери, ворота

Двери – деревянные внутренние по ГОСТ 6629-74, типоразмеров I.

Ворота - деревянные распашные ГОСТ 18853—73, по серии 1.435.9, шифру 41-74, серии 3.017-1.

4.8 Окна- деревянные для производственных зданий по ГОСТ 12506-81. Типоразмеров- 1.

Ведомость проемов окон, дверей и ворот

Табл. №4.2

Позиция

Размер проёма

1

2650*2950

2

800*2950

3

900*2950

4

1200*2950

ОК-1

900*1220

Спецификация элементов заполнения проёмов

Табл. №4.3

Марка

позиция

Обозначения

Наименования

Кол-во на этаж.

Масса

ед.кг

Приме-чание

1

2

3

Всего

ОК-1

ГОСТ 12506-81

сборное

48

-

-

48

1

ГОСТ 18853-73

Распашные

2

-

-

2

2

ГОСТ 24698-81

Однопольная

7

-

-

7

Спецификация железобетонных и деревянных изделий

Табл. №4.4

Марка

Обозначение

Наименование

Кол-во

Масса кг.

Примечание

1

ФБС-24-4-6Т

Cерия 1.812.1-2

Фундаменты

16

1300

2

ФБС-12-4-3Т

Cерия 1.810-1

Фундаменты

17

650

3

ППАД-12

Серия 1.865-6

Плиты покрытия

42

200

4

ПАД-12

Серия 1.865-5

Плиты покрытия

14

100

5

ПАД-12-В1

Серия 1.865-6

Плиты покрытия

5

200

С отверстием для вентиляции.

6

2ПБ 17-2

Серия 1.038-1

Перемычка

48

71

Для проемов над окнами

7

2ПБ 13-1

Серия 1.038-1

Перемычка

7

54

Для проемов внут. дверей

8

3ПБ 34-4

Серия 1.038-1

Перемычка

2

222

Для проемов с воротами

9

3ПБ 34-4

Серия 1.038-1

Перемычка

4

222

Для проемов без ворот

4.10 Внутренняя отделка помещений – улучшенная штукатурка, известковая окраска, керамическая плитка, масляная окраска.

5. Санитарно- техническое и инженерное оборудование здания

5.1 Отопление – от централизованных наружных тепловых сетей (общефермерских)
