1 Условные буквенные обозначения, отмеченные знаком *, входят только в марки металлических конструкций и изделий (ГОСТ 26047—83).

2 Для марок элементов монолитных железобетонных конструкций к обозначению добавляют индекс «м» (кроме РКм и Ум), например, «Бм» — балки железобетонные монолитные.

Приложение Б

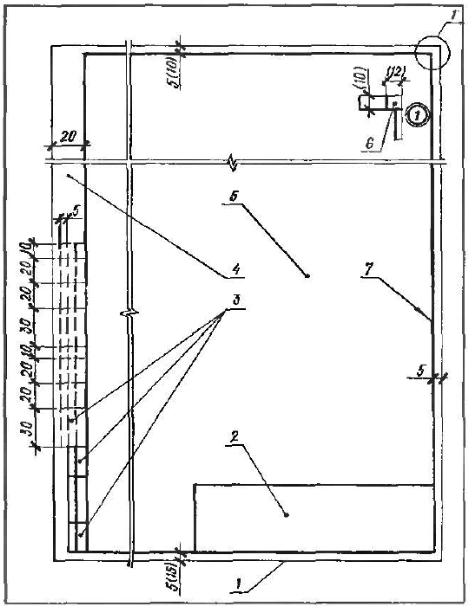

Формат листа проектной документации и его графические элементы

1 — внешняя рамка; 2 — основная надпись; 3 — дополнительные графы; 4 — поле для подшивки; 5 — рабочее поле; 6— номер страницы альбома типовой проектной документации; 7 — рамка рабочего поля.

Приложение В

Линии чертежа и их назначение

Наименование

Начертание

Толщина линии

по отношению к толщине сплошной основной линии

Основное назначение

1. Сплошная

толстая —

основная

s

1.1. Линии видимого контура, условные изображения элементов конструкций на схемах расположения сборных конструкций

1.2. Линии перехода видимые

1.3. Линии контура вынесенного сечения

1.4. Линии контура сечения, входящего в состав разреза

1.5.* Линии контуров наложенных сечений 1½ s) для некоторых видов

архитектурно-строительных чертежей

1.6.* Линии рамки рабочего поля чертежа

1.7.* Линии форм основных надписей и спецификаций

1.8.* Засечки размерных линий, стрелки знаков отметок уровней

2. Сплошная

тонкая

От s/3 до s/2

2.1. Линии контура наложенного сечения

2.2. Линии размерные и выносные

2.3. Линии штриховки

2.4. Линии-выноски

2.5. Полки линий-выносок

2.6. Подчеркивание различных надписей

2.7. Линии для изображения пограничных деталей («обстановка»)

2.8. Линии ограничения выносных элементов на видах, разрезах и сечениях

2.9. Линии перехода воображаемые

2.10.* Линии упрощенных контурных очертаний строительных конструкций

2.11. Оси проекций, следы плоскостей, линии построения характерных точек при специальных построениях

2.12.* Линии видимых контуров в разрезах на строительных чертежах, располагающихся за плоскостью сечения, линии

заполнения проемов, линии знака открывания оконных переплетов наружу

2.13. Маркировочные и ссылочные кружки

2.14.* Линии внешней рамки

2.15.* Линии форм основных надписей и спецификаций

3. Сплошная

волнистая

От s/З до s/2

3.1. Линии обрыва

3.2. Линии разграничения вида и разреза

3.3. Линия замкнутого контура измененной или замененной части изображения

Продолжение приложения В

4. Штриховая

От s/З до s/2

4.1. Линии невидимого контура

4.2. Линии перехода невидимые

4.3.* Линии знака открывания

оконных переплетов внутрь

помещения

5. Штрих-

пунктирная

тонкая

От s/З до s/2

5.1. Линии осевые и центровые

5.2. Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунктирная

утолщенная

От s/2 до 2/3s

6.1. Линии, обозначающие поверхности, подлежащие термообработке или покрытию

6.2. Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

7. Разомкнутая

Oт s

до 1 1/2s

7.1. Линии сечений

8. Сплошная тонкая с изломами

От s/3 до s/2

8.1. Длинные линии обрыва

9. Штрихпунктирная с двумя точками тонкая

От s/3 до s/2

9.1. Линии сгиба на развертках

9.2. Линии для изображения частей изделий в крайних пли промежуточных положениях

9.3. Линии для изображения развертки, совмещенной с видом

Приложение Г

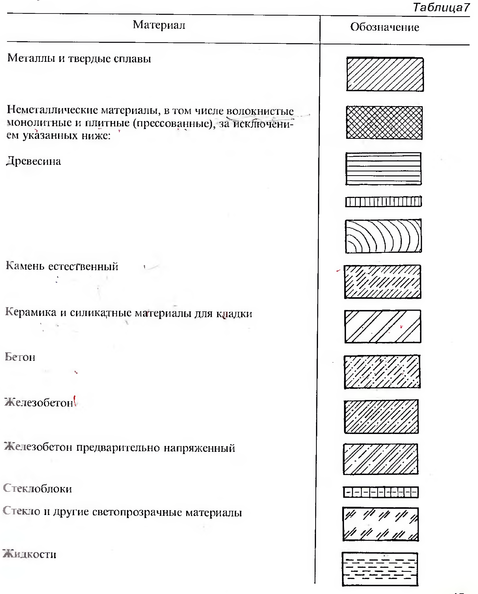

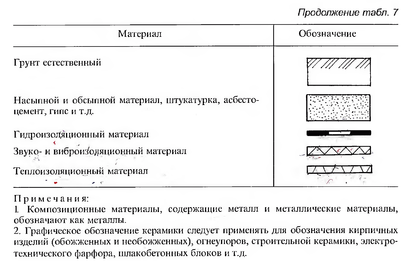

Графические обозначения материалов

Приложение Д

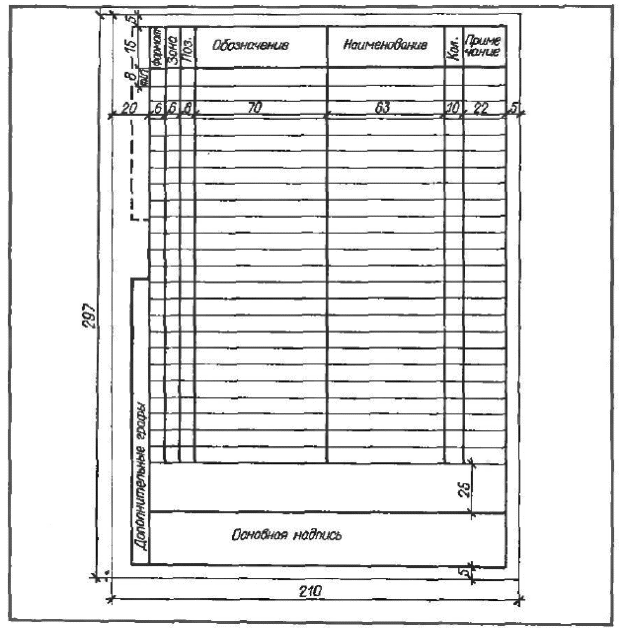

Форма спецификаций строительных изделий (первый лист)
