1. Исходные данные

Рама с ригелем в виде арки треугольного очертания с затяжкой (арка из балок, Деревягина).

Пролет

Характер теплового режима: отапливаемое здание

Район строительства: г. Енисейск

Снег: 2,24 кН/м².

α=19,4

2. Расчет клеефанерной панели

Принимаем клеефанерную панель с размерами 5,581,38 м. с пятью продольными ребрами, расстояние между которыми составляет 46 см и четырьмя поперечными.

Для облицовки используем водостойкую фанеру _ф=0,8 см, h_p= 19,2 см.

см (не проходит) h_p= 19,2 см.

Сбор нагрузок на 1 м² панели

№ п/п	Вид нагрузки	gn, кН/м2	m	gp, кН/м2
I	Постоянная нагрузка
1	Асбестоцементные листы ОП	0,15	1,1	0,165
2	Утеплитель (мин. вата)	0,068	1,2	0,082
3	Пароизоляция	0,02	1,2	0,024
4	Продольные ребра 0,19250,0525/1,45=	0,172	1,1	0,189
5	Поперечные ребра 0,19240,0525/5,57=	0,036	1,1	0,0396
6	Обшивка из фанеры 0,0087=	0,056	1,1	0,0616
	Итого:	0,502		0,561
II	Временная нагрузка
1	Снеговая	2,24		3,2
	Итого:	2,742		3,761

Нагрузка на 1 м погонный:

Находим максимальные внутренние силовые факторы:

;

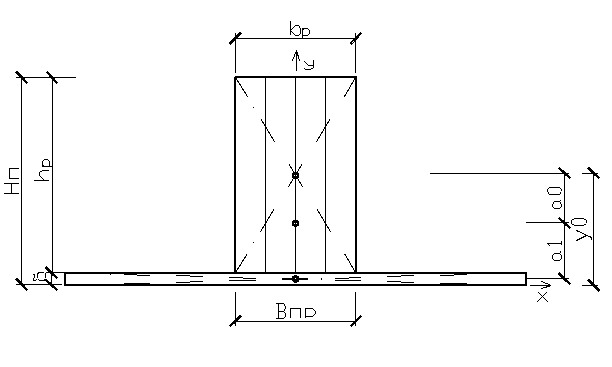

Расчетное сечение клеефанерной панели

=0,8 см; h_p=19,2 см

В_р=0,9138.2=124.4 см

В_пр=45,2=20,8 см

Н₀=19,2+0,8=20 см

y₀=8,7 см

y₀^/= 11,3 см

• Статический момент площади сечения:

• Расстояние от нижнего края сечения до нейтральной оси:

y₀^/=11,3 см; y_p=1.7 см.

Приведенный момент инерции:

• Приведенный момент сопротивления:

Проверка обшивки в растянутой зоне:

Проверка ребра в сжатой зоне:

,

Проверка фанеры на скалывание вдоль волокон:

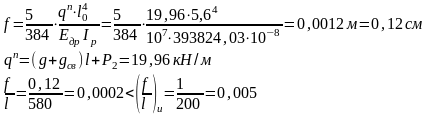

Проверка прогиба панели:

2.2 Расчет необходимого числа гвоздей

От сползания по скату плиты удерживаются отрезками металлических уголков, прибиваемых к опорам гвоздями.

Задаемся диаметром гвоздя: d_гв=5 мм

Несущая способность гвоздя:

Требуемое количество гвоздей: гвоздей.

Расстояние от края плиты до первого гвоздя 15d=7,5 см, а между гвоздями 45 см. Длина гвоздя принимаем конструктивно 30d=15 см.

3. Расчет трехшарнирной арки

Нагрузка на покрытие: q^p=0,15 кН/м²

Снеговая нагрузка:

- вес снегового покрова на 1 м² горизонтальной поверхности,

-коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Определяем собственный вес арки:

Полная нагрузка:

3.1 Статический расчет арки

Расчет арки ведем при двух сочетаниях нагрузки:

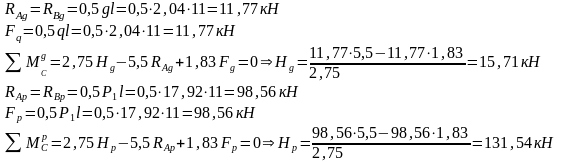

I. Постоянная и снеговая нагрузки равномерно распределены по всему пролету [g+P₁]:

R_A(g+P1)= R_B(g+P1)= 110,33 кН; Н_(g+P1)= 147,25 кН; F_(g+P1)= 110,33 кН;

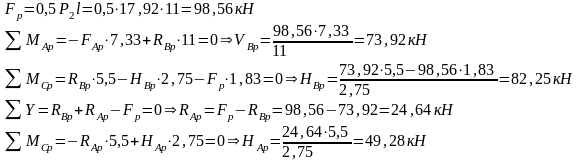

II. Постоянная нагрузка по всему пролету и снеговая равномерно распределена на 0,5 пролета [q+P₂]:

R_A(g+P2)=11,77+24,64= 36,41 кН; R_B(g+P2)=11,77+73,92=85,69 кН;

Н_А(g+P2)=15,71+49,28=64,99 кН; Н_В(g+P2)=15,71+82,25=97,96 кН;

3.2 Определение усилий в сечениях арки

Сочетание I:

X, м	М, кНм	Q, кН	N, кН
0	0	55,155	175,537
2,75	159,49	0	173,673
5,5	0	-55,155	171,810

Сочетание II:

Левая стойка

X, м	М, кНм	Q, кН	N, кН
0	0	20,94	73,39
2,75	55,09	0	71,53
5,5	0	-20,94	69,67

Правая стойка

X, м	М, кНм	Q, кН	N, кН
0	0	67,42	120,86
2,75	190,61	0	118,99
5,5	0	-67,42	117,12

Максимальные усилия в арке

X, м	М, кНм	Q, кН	N, кН
0	0	67,42	175,537
2,75	190,61	0	173,673
5,5	0	-67,42	171,810

4. Расчет ригеля из балок Деревягина

Определяем геометрические характеристики:

b=21 cм; h=63 см; F=1323 см²

где κ_w и κ_ж – коэффициенты для составных элементов определяемые в зависимости от пролета.

4.1 Расчет ригеля как сжато-изгибаемого элемента

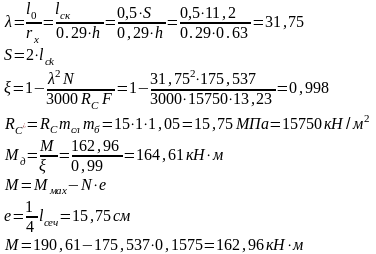

• Проверка прочности

– коэффициент, учитывающий дополнительный момент от продольной силы вследствие прогиба элемента.

Прочность обеспечена

• Проверка устойчивости

Гибкость в плоскости изгиба и коэффициент продольного изгиба:

а=0.8 для древесины.

Устойчивость обеспечена

• Относительный прогиб арки:

4.2 Расчет необходимого числа нагелей

Т.к. b>15 см устанавливаем пластинчатые нагели в сечении глухо

Несущая способность одного нагеля:

при глухом соединении.

Требуемое число нагелей:

k=0,2 – коэффициент, учитывающий нормальные силы, приложенные на концах ригеля обоим брусьям

5. Проектирование конькового узла

Деревянные элементы соединяют с помощью деревянных накладок на металлических болтах согласно принятому количеству элементов принятых в нагельном соединении и направлению усилий.

Находим геометрические размеры накладки: диаметр болта d= 2,4 см

При b 10d S₁ 7d; S₂ 3,5d; S₃ 3d

S₁=72,4= 16,8 см; S₂=3,52,4= 8,4 см; S₃=32,4= 7,2 см

Принимаем: S₁=18 см; S₂=10 см; S₃=8 см накладка 7536 мм

е₁=S₁=18 см; е₂=S₁=18 см

Определяем усилия:

Определяем расчетную несущую способность на смятие у среднего и крайнего элементов и на срез:

, где – коэффициент по графику

, где а=10 см – толщина накладки

Расчет необходимого числа болтов:

n_ш – число расчетных швов одного нагеля

В ряду, где действует сила N₁:

В ряду, где действует сила N₂:

6. Проектирование опорного узла

6.1 Расчет упорной пластины

Из условия смятия верхнего пояса в месте упора, определяем площадь смятия упорной площадки:

;

ширину упорной пластины принимаем b=23 см

;

Определяем фактическое напряжение:

Находим момент:

Определяем момент сопротивления пластины из условия прочности:

;

6.2 Расчет опорной плиты

Определяем площадь опорной плиты из условия на прочность на смятие:

– расчетное сопротивление смятию поперек волокон

Определяем размеры плиты:

принимаем плиту: 4016 см; l_k=8 см; F_см= 640 см²

Определяем фактическое напряжение смятия:

Находим максимальный момент и момент сопротивления:

;

принимаем =1,2 см.

6.3 Определение анкерных болтов

; - площадь болта; - коэффициент условия работы;

Рассчитаем болты от действия распора:

принимаем 2 болта диаметром 24 мм

7. Расчет металлической затяжки

7.1 Подбор сечения

Затяжку выполняем из двух уголков стали С255 (R_y= 24МПа). Из условия прочности определяем требуемую площадь уголков:

,

где m=0,85 – коэффициент, учитывающий неравномерность распределения усилий между стержнями.

- площадь поперечного сечения одного тяжа

принимаем 2 уголка №45: S=23,48=6,96см²; i_x=1.38; m=2,73 кг/м

Проверяем гибкость:

ставим 2 подвески, тогда

7.2 Расчет сварного шва

; - толщина стенки уголка

Крепление затяжки к закладной детали – при помощи сварки. Сварку принимаем полуавтоматическую, положение нижнее «в лодочку», сварочная проволока СВ-08,
